单片机管脚驱动 光耦合隔离、磁耦合隔离：
——输出都 发现 20nS 毛刺。怎么避免 ？

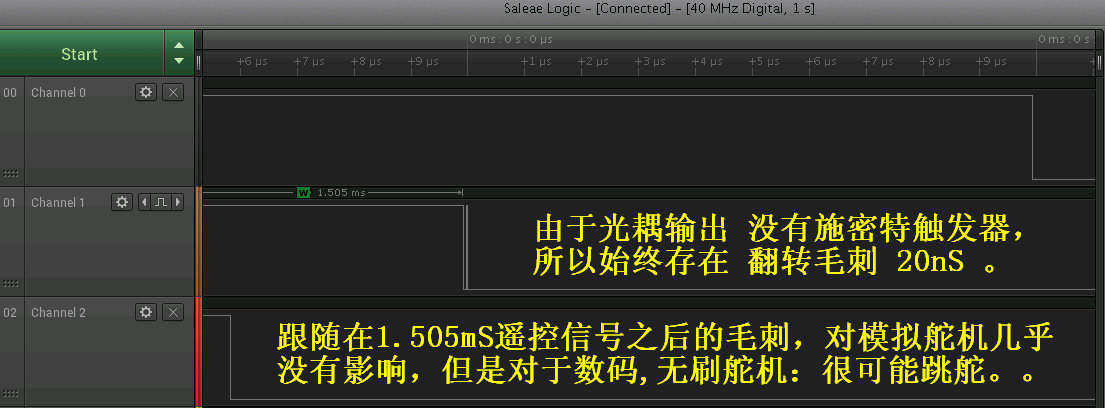

最初 使用 光耦合隔离，发现 输出 翻转点有 20nS 跟随毛刺。
之后 使用 磁耦合隔离仍发现 输出 翻转点有 20nS 跟随毛刺。
出现毛刺的 原因很明确 这都不难理解 。可是如何解决 呢 ？
ADuM3200 输入输出 都有 施密特，但是不知道是真是假 ？？
仍然 有毛刺——很是 烦人 。。。求问各位 你们的使用 效果。
【输入信号 绝对不存在 毛刺】
——输出都 发现 20nS 毛刺。怎么避免 ？
最初 使用 光耦合隔离，发现 输出 翻转点有 20nS 跟随毛刺。
之后 使用 磁耦合隔离仍发现 输出 翻转点有 20nS 跟随毛刺。
出现毛刺的 原因很明确 这都不难理解 。可是如何解决 呢 ？

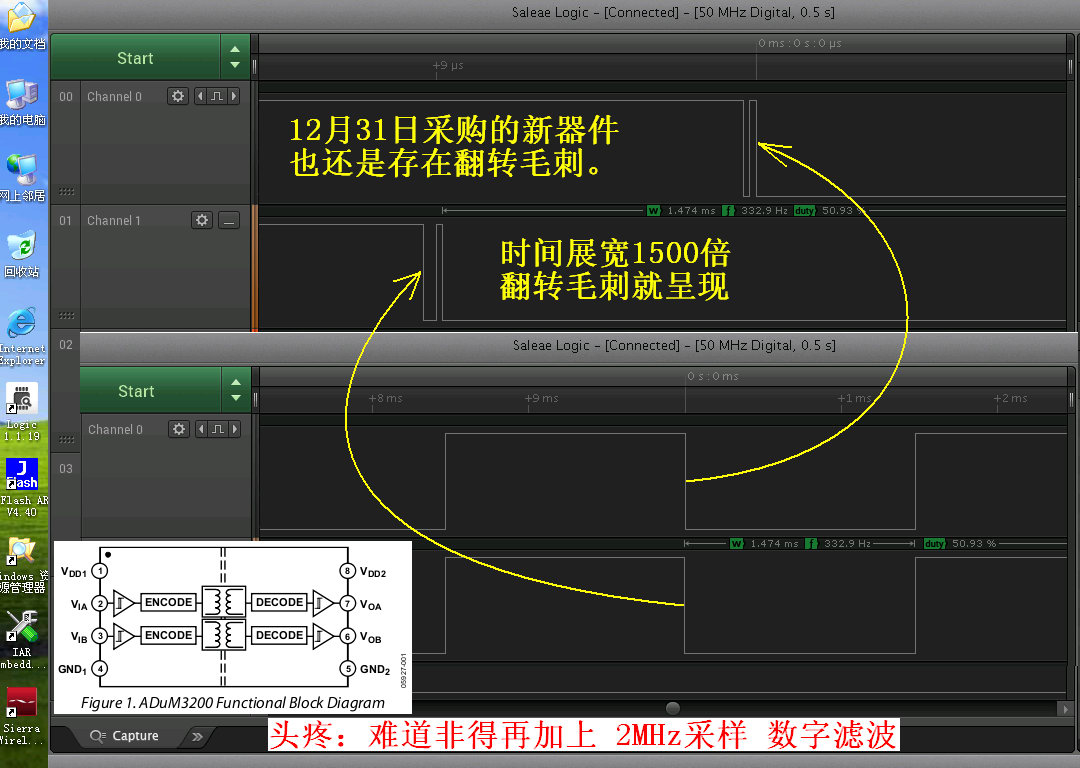

ADuM3200 输入输出 都有 施密特，但是不知道是真是假 ？？
仍然 有毛刺——很是 烦人 。。。求问各位 你们的使用 效果。
【输入信号 绝对不存在 毛刺】
友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。
电源有 60mV 的开关纹波。【单片机 不受 60mV 纹波的影响，输出绝对无毛刺】，
光隔离、磁隔离 确实对纹波有点 敏感。但是 ADuM 3200 图纸上 标得有其——
输入输出 都有 施密特 ，可是实际测试 ADuM3200 反而不如 ADum1200 。。
【ADuM1200 只产生 一个 毛刺，3200反而 产生 多个 毛刺】。很是头痛 。。。
请 续解 ，万分感谢 。。。
换器件没有用啊，不论是光耦还是磁隔离器，输出20ns的脉冲都是办不到的。
