我参考407的板子原理图绘制的485电路板，现在485能够发送数据，上位机能接收到，但上位机发送的数据单片机接收不到。
通过示波器测量：
上位机发送数据是AB两引脚之间电压超过电压差超过1V，可观察到明显的数据波形，RE管脚接收时电平为低，已测量过，但是RO引脚没有任何信号，始终低电平，有没有人遇到过这种情况，可能出现的问题是什么？@正点原子

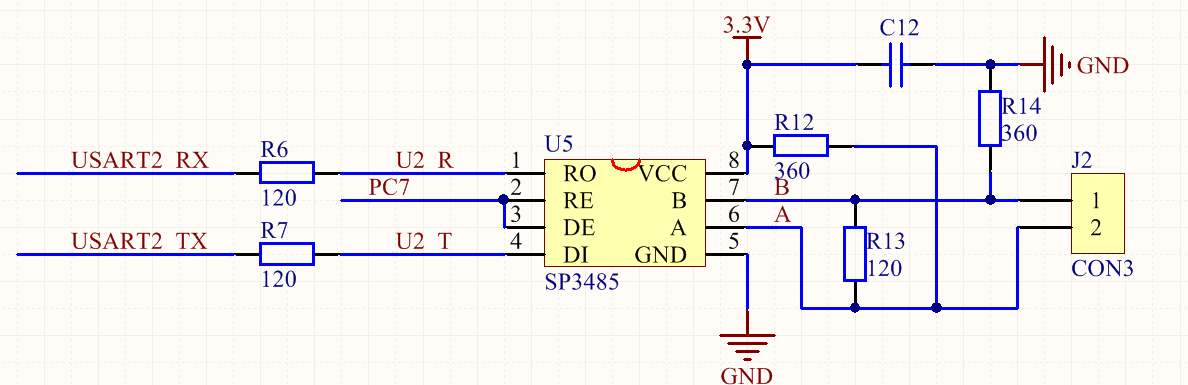

485电路
通过示波器测量：
上位机发送数据是AB两引脚之间电压超过电压差超过1V，可观察到明显的数据波形，RE管脚接收时电平为低，已测量过，但是RO引脚没有任何信号，始终低电平，有没有人遇到过这种情况，可能出现的问题是什么？@正点原子
友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。
已经找到问题了，单片机引脚电平问题，如果直接把PC7引脚接地就能接收了
