有三个芯片的DIR管脚需要控制，高电平或者低电平。

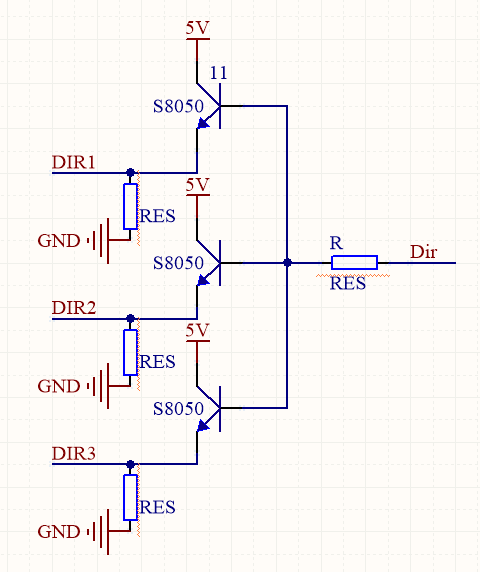

我想用STM32的一个IO去控制，本来想用一个IO直接控制三个三极管的基极，如下图所示，
但是怕驱动的时候电流不够，或者超过IO承受的能力，查手册得知输入输出电流为25mA。

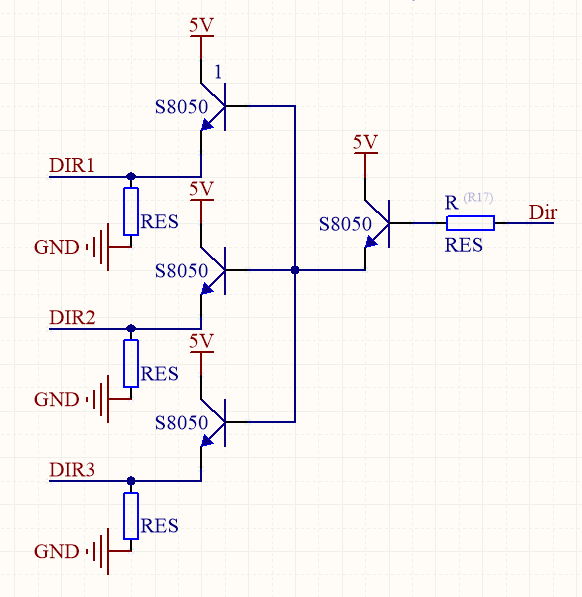

所以想试试用一个三极管去驱动另外三个三极管，如下图所示：
但是我不知道这个方案对不对，或者有什么问题，比如电阻的计算等，求高手指教一下 谢谢
我想用STM32的一个IO去控制，本来想用一个IO直接控制三个三极管的基极，如下图所示，
但是怕驱动的时候电流不够，或者超过IO承受的能力，查手册得知输入输出电流为25mA。
所以想试试用一个三极管去驱动另外三个三极管，如下图所示：
但是我不知道这个方案对不对，或者有什么问题，比如电阻的计算等，求高手指教一下 谢谢
友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。
噢 噢 谢谢原子哥，因为用的是 SN74LVC4245A 芯片，控制 5V 和3V之间的电平转换，我怕电流不够，我去检查一下芯片的手册，谢谢啦
实际电路个人建议三个三极管用三个基级电阻驱动，最好不共用一个基级电阻。如果为了简化电路只用一个电阻，这个阻值要小一些，建议殴级。三极管的射极电阻决定Ib，因此不能选择太小，建议10k级。
