stm32F205中串口转485调试时出现问题

2019-10-15 20:39发布

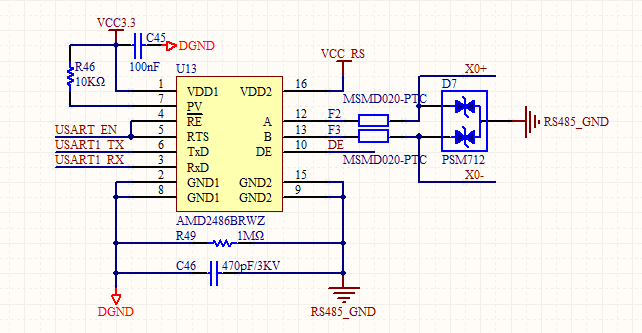

       近日,我在做串口的DMA发送和接收功能的实现,在调试时发现,每次置485的收发端口为低电平时,竟然会引发串口空闲中断(IDLE置1),置485收发端口为高电平时,会导致串口SR寄存器中FE(帧错误)置位,这使得我在处理串口空闲中断时发生矛盾,明明没有接收数据却也进入空闲中断。      485电路原理图:
       file:///C:Users牧羊犬AppDataRoamingTencentUsers376694493QQWinTempRichOle{1SCXCR0`M`V~CP130XPGOE.png 485电路原理图 485电路原理图
      下面是我的部分程序代码:
      void         USART3_GPIO_Configuration(void)
{
          GPIO_InitTypeDef GPIO_InitStructure ;

          GPIO_InitStructure.GPIO_Pin   = GPIO_Pin_9 ;                        //USART_EN
        GPIO_InitStructure.GPIO_Mode  = GPIO_Mode_OUT ;
    GPIO_InitStructure.GPIO_PuPd  = GPIO_PuPd_NOPULL;
        GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz ;
        GPIO_Init(GPIOB, &GPIO_InitStructure) ;

        GPIO_InitStructure.GPIO_Pin   = GPIO_Pin_10 ;                        //USART3.TXD
        GPIO_InitStructure.GPIO_Mode  = GPIO_Mode_AF ;                        //配置OK
        GPIO_InitStructure.GPIO_OType = GPIO_OType_PP;
        GPIO_InitStructure.GPIO_PuPd  = GPIO_PuPd_NOPULL;
        GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz ;
        GPIO_Init(GPIOB, &GPIO_InitStructure) ;

        GPIO_InitStructure.GPIO_Pin   = GPIO_Pin_11 ;                        //USART3.RXD
//        GPIO_InitStructure.GPIO_Mode  = GPIO_Mode_IN;                          //输入模式
        /*        使用GPIO_Mode_AF ,会导致莫名其妙的错误,如FE帧错误等。   */
        GPIO_InitStructure.GPIO_Mode  = GPIO_Mode_AF;
        GPIO_InitStructure.GPIO_OType = GPIO_OType_PP;
        GPIO_InitStructure.GPIO_PuPd  = GPIO_PuPd_NOPULL;                //悬浮模式
        GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz ;
        GPIO_Init(GPIOB, &GPIO_InitStructure) ;

        GPIO_PinAFConfig(GPIOB, GPIO_PinSource10, GPIO_AF_USART3) ;
        GPIO_PinAFConfig(GPIOB, GPIO_PinSource11, GPIO_AF_USART3) ;

        GPIO_ResetBits(GPIOB,GPIO_Pin_9);                                        //USART_EN = 0 接收数据状态
}

void          USART3_Config (uint32_t baudrate)
{
        USART_InitTypeDef  USART_InitStructure;
        USART_ClockInitTypeDef  USART_CLK_InitStructure;

        /*  reset USART port  */
    USART_DeInit(USART3) ;
        USART_Cmd(USART1, DISABLE);
    /*  config USART port parameter  */
        USART_InitStructure.USART_BaudRate            = baudrate;                                                        //波特率设置
        USART_InitStructure.USART_WordLength          = USART_WordLength_8b;                                //字长为 8 位数据格式
        USART_InitStructure.USART_StopBits            = USART_StopBits_1;                                        //1个停止位
        USART_InitStructure.USART_Parity              = USART_Parity_No;                                               //无奇偶校验位
        USART_InitStructure.USART_HardwareFlowControl = USART_HardwareFlowControl_None;                //无硬件流控制
        USART_InitStructure.USART_Mode                = USART_Mode_Rx | USART_Mode_Tx;                //收发模式
        USART_Init(USART3, &USART_InitStructure);

        USART_CLK_InitStructure.USART_Clock           = USART_Clock_Disable;                                //串口时钟禁止
    USART_CLK_InitStructure.USART_CPOL            = USART_CPOL_Low;                                                //数据低电平有效
    USART_CLK_InitStructure.USART_CPHA            = USART_CPHA_2Edge;                                        //配置CPHA使数据在第2个边沿的时候被捕获
    USART_CLK_InitStructure.USART_LastBit         = USART_LastBit_Disable;                                // 禁用最后一位,使对应的时钟脉冲不会再输出到SCLK引脚
        USART_ClockInit(USART3, &USART_CLK_InitStructure);

    /*  USART port interrupt enable  */
    USART_ClearFlag(USART3, USART_FLAG_TC) ;                                                /*串口配置好,如果直接Send,则第1个字节发送不出去,解决第1个字节无法正确发送出去的问题 */
        USART_ClearFlag( USART3, USART_FLAG_RXNE) ;
        USART_ClearFlag( USART3, USART_FLAG_IDLE) ;
//   USART_ITConfig(USART3, USART_IT_RXNE, ENABLE);
//        USART_ITConfig(USART3, USART_IT_TC, ENABLE);
        USART_ITConfig(USART3, USART_IT_IDLE, ENABLE);                                                                                //开启空闲中断

        User_DMATxInit(&DMA_Tx,DMA1_Stream3,DMA_Channel_4,DMA_DIR_MemoryToPeripheral,(u32)&USART3->DR,(u32)Tx_buffer,10);
        User_DMARxInit(&DMA_Rx,DMA1_Stream1,DMA_Channel_4,DMA_DIR_PeripheralToMemory,(u32)&USART3->DR,(u32)Rx_buffer,100);
        USART_DMACmd(USART3, USART_DMAReq_Tx, ENABLE); //使能串口3的DMA发送
    USART_DMACmd(USART3, USART_DMAReq_Rx, ENABLE); //使能串口3的DMA接收
         /*  enable the USART port  */
        USART_Cmd(USART3, ENABLE);                                                                                                                        //使能串口

        BSP_IntVectSet(BSP_INT_ID_USART3, BSP_USART3_ISR_Handler) ;
        BSP_IntEn(BSP_INT_ID_USART3) ;
}


void DMA_Config(USER_DMASTRUCTURE*        MyDMA_Structure)
{
        DMA_InitTypeDef DMA_InitStructure;

        if (MyDMA_Structure->DMAy_Streamx < DMA2_Stream0)
                RCC_AHB1PeriphClockCmd(RCC_AHB1Periph_DMA1, ENABLE);        //DMA时钟使能
        else
                RCC_AHB1PeriphClockCmd(RCC_AHB1Periph_DMA2, ENABLE);

        DMA_DeInit(MyDMA_Structure->DMAy_Streamx);                                                                        //将DMA的通道寄存器重设为缺省值
        while (DMA_GetCmdStatus(MyDMA_Structure->DMAy_Streamx) != DISABLE){}
        DMA_InitStructure.DMA_Channel                        =        MyDMA_Structure->DMAChannel;        //通道设置
        DMA_InitStructure.DMA_PeripheralBaseAddr      =        MyDMA_Structure->PerBaseAddr;        //外设基地址
        DMA_InitStructure.DMA_Memory0BaseAddr        =        MyDMA_Structure->MemBaseAddr;        //存储器基地址
        DMA_InitStructure.DMA_DIR                                =        MyDMA_Structure->DIR;                        //数据传输方向
        DMA_InitStructure.DMA_BufferSize                        =        MyDMA_Structure->BufSize;                //DMA缓存大小
        DMA_InitStructure.DMA_PeripheralInc                =        DMA_PeripheralInc_Disable;                //外设地址寄存器不变
        DMA_InitStructure.DMA_MemoryInc                        =        DMA_MemoryInc_Enable;                        //内存地址寄存器递增
        DMA_InitStructure.DMA_PeripheralDataSize       =        DMA_PeripheralDataSize_Byte;        //数据宽度为8位
        DMA_InitStructure.DMA_MemoryDataSize            =        DMA_MemoryDataSize_Byte;                //数据宽度为8位
        DMA_InitStructure.DMA_Mode                            =        DMA_Mode_Normal;                                //工作在正常模式
        DMA_InitStructure.DMA_Priority                        =        DMA_Priority_Medium;                        //DMA数据流x拥有中优先级
        DMA_InitStructure.DMA_FIFOMode                        =        DMA_FIFOMode_Disable;                        //FIFO模式关闭
        DMA_InitStructure.DMA_FIFOThreshold                =        DMA_FIFOThreshold_1QuarterFull;
        DMA_InitStructure.DMA_MemoryBurst                =        DMA_MemoryBurst_Single;
        DMA_InitStructure.DMA_PeripheralBurst        =        DMA_PeripheralBurst_Single;

        DMA_Init(MyDMA_Structure->DMAy_Streamx, &DMA_InitStructure);                                                //初始化DMA配置

}


不知道是不是我的管脚配置问题,我将串口RXD口配置为GPIO_Mode_IN时,发送没有问题,改变485收发端口都没问题,但是接收就用不了了;配置成GPIO_Mode_AF时,又会莫名其妙的产生空闲中断。。。希望大家能够帮我看看,或者给点建议。

友情提示: 此问题已得到解决,问题已经关闭,关闭后问题禁止继续编辑,回答。
