STM32
新手求原子哥LCD驱动不同，如何兼容问题。。。
2019-10-15 21:11
发布
×
打开微信“扫一扫”，打开网页后点击屏幕右上角分享按钮
站内问答
/
STM32/STM8
2030
13
1483

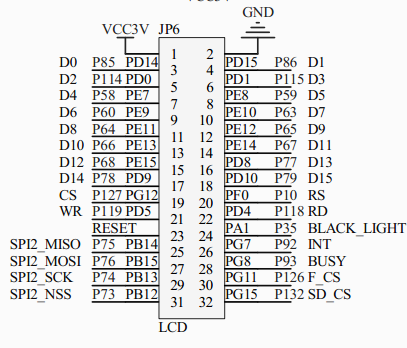

本人使用ILI9230 3.2寸TFT屏，以下是原理图，由于刚入门STM32，自己开发板的程序太不系统，所以看了原子哥的战舰资料，想用原子哥的一套开发，但是TFT屏 无法兼容，请大神指导，给出解决方案。。。谢谢啦。。。
友情提示:
此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
13条回答
正点原子
1楼-- · 2019-10-15 22:20
用杜邦线飞吧...
加载中...
dongdongtrd
2楼-- · 2019-10-15 23:25
---------------------------------
回复【2楼】正点原子:
---------------------------------
原子老师 我忘了说了 我用的是F103ZET6 然后 我在帖子中看到 一个WP的例程那个
上面说 只需要改一下东西就好了 请问怎么改啊。。。
MCU IO引脚与屏幕接线，若驱动不同，你需要将此程序移植到你的设备上。
FSMC_NOE-------------RD-----------------PD4
FSMC_NEW------------ RW----------------PD5
FSMC_A16--------------RS-----------------PD11
FSMC_NE1--------------CS------------ ---PD7
FSMC_D0-------------------------------------PD14
FSMC_D1-------------------------------------PD15
FSMC_D2-------------------------------------PD0
FSMC_D3-------------------------------------PD1
FSMC_D4--------------------------------------PE7
FSMC_D5---------------------------------------PE8
FSMC_D6--------------------------------------PE9
FSMC_D7--------------------------------------PE10
FSMC_D8--------------------------------------PE11
FSMC_D9--------------------------------------PE12
FSMC_D10------------------------------------PE13
FSMC_D11------------------------------------PE14
FSMC_D12-------------------------------------PE15
FSMC_D13--------------------------------------PD8
FSMC_D14--------------------------------------PD9
FSMC_D15--------------------------------------PD10
这个 在您的例程中的哪一部分啊？？？！
加载中...
dongdongtrd
3楼-- · 2019-10-15 23:43
精彩回答 2 元偷偷看……
加载中...
dongdongtrd
4楼-- · 2019-10-16 00:02
回复【2楼】正点原子:
---------------------------------
我对比了一个 就是几根控制线 不一样 我可否 在程序中修改 具体在哪个位置 我找不到。。。求原子老师指点。。
加载中...
wolfdong7
5楼-- · 2019-10-16 04:25
先看自己的TFT程序，修改初始化成功，接下来的TFT函数跟原子哥的一样就好了。
加载中...
dongdongtrd
6楼-- · 2019-10-16 04:44
回复【6楼】wolfdong7:
---------------------------------
大神，可否留个邮箱给我，我把我的程序发给您，您帮我看看，如何初始化，实在是新手一名，之前，各种乱七八糟的资料，没有学得系统，忘高人能够帮我指点一下。。。？？我用的是神州三号开发板STM32F103ZET6芯片。原理图和程序，我看可否能够上传哈。或则我的QQ是2543192415@qq.com..谢谢啦。。。
