STM32f103ZET6的PCB自行设计

2019-10-15 22:18发布

自己在正点原子的原理图基础上设计了一个STM32ZET6为核心的PCB板,但是在正点原子的原理图基础上多加了二极管(见图片黄 {MOD}部分),然后发现板子上电后二极管发烫,之后是3.3V和接地GND的两个焊盘短路了,哪位大神能指点下迷津? 1.jpg

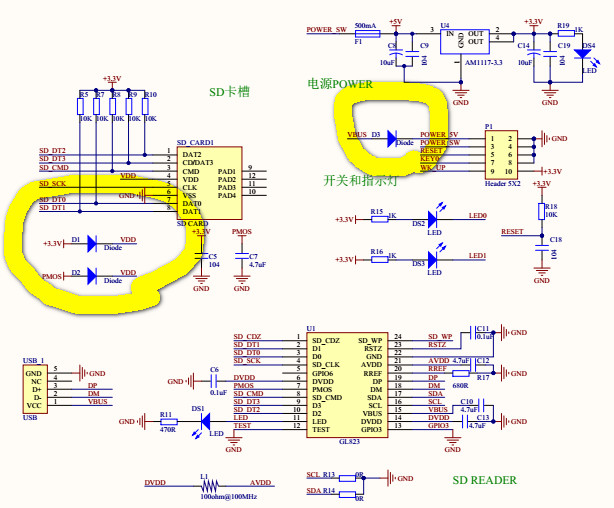

和原理图不一样的地方(多加了三个二极管)






友情提示: 此问题已得到解决,问题已经关闭,关闭后问题禁止继续编辑,回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
8条回答
zhuifeng8911
1楼-- · 2019-10-16 02:28
二极管有压降的,所以电压会低于3.3V.
aboutzhao
2楼-- · 2019-10-16 03:50
硅二极管的正向电压不能高于0.7V太多,否则当使得pn结的势垒高度降低到0时,即失去了二极管作用,就变成了导通的电阻(小电阻),这时如果不限制电流的话,二极管就会发热损坏。一般使用二极管要串个大电阻。这是我的理解。
zsa
3楼-- · 2019-10-16 05:29
zhuifeng8911 发表于 2016-12-24 16:21
二极管有压降的,所以电压会低于3.3V.

之前把stm32芯片引脚焊接错了,但是供电非常正常,不过显然这样就不能烧程序等问题,不过把芯片引脚摆正后,就出现二极管发烫,然后将滤波电容去掉后,3.3V和GND的焊盘连成一条线的情况,这个现象是什么原因造成的呢?能大概解释下吗,还有有什么解决办法呢
zsa
4楼-- · 2019-10-16 06:43
 精彩回答 2  元偷偷看……
guset_03
5楼-- · 2019-10-16 12:41
原理图有问题
zsa
6楼-- · 2019-10-16 14:59
guset_03 发表于 2016-12-25 12:51
原理图有问题

有什么问题呢,能稍微详细一点吗,感谢大神的指点
