先给个图片自己画的不好看 能看懂就行 呵呵
M代表直流电机5v
问题1:2803的驱动电路哪个正确啊》》》
问题2：我自己试过2是可以的外接电源 但是我认为2803是驱动芯片应该可以自己驱动我这个5v的直流电机啊
问题3：如果2是正确的那么他跟光耦有什么区别啊反正斗需要外接电源驱动！！
M代表直流电机5v
问题1:2803的驱动电路哪个正确啊》》》
问题2：我自己试过2是可以的外接电源 但是我认为2803是驱动芯片应该可以自己驱动我这个5v的直流电机啊
问题3：如果2是正确的那么他跟光耦有什么区别啊反正斗需要外接电源驱动！！
友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。
请问使用stm32的引脚输出3.3v电压到uln2803可以驱动uln2803吗？还是必须使用5v输入

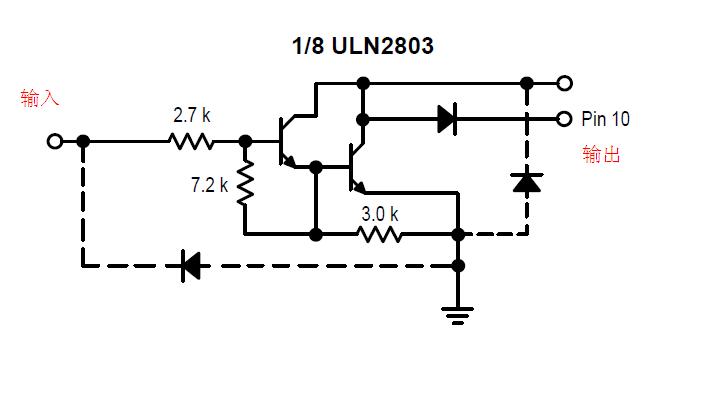

上图是ULN2803的一组驱动原理图,从这个你就很清楚的指导为什么要外接电源了.他只是起个电流放大,但是它的特点是可以外接高压,最高50V,电流最大可以达到500mA.
3,光耦一般用来传输信号,其隔离作用,不适合做功率驱动.你一个光耦打死也就输出几十mA,不适合这种应用.
