GPIO口推挽输出MOS管导通输出信号问题

2019-10-16 00:15发布

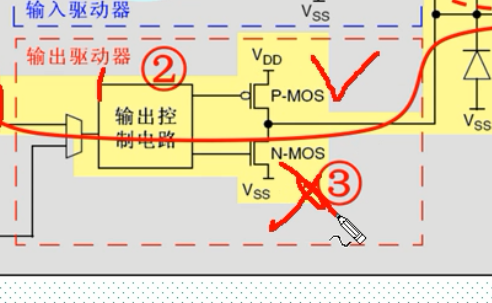

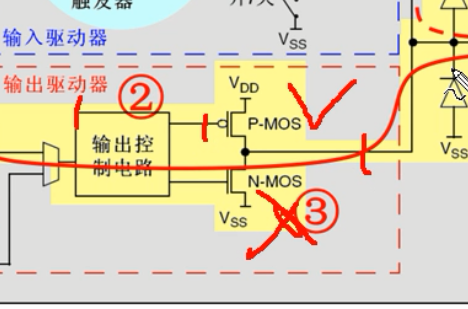

原子哥GPIO口视频中讲到输出信号1时,上面的PMOS管导通,下面NMOS管截止,IO口输出信号1。不应该是下面的NMOS管导通(Vgs>MOS管导通阈值电压)上面的MOS管截止(Vgs约为0)么?然后输出信号0么?
友情提示: 此问题已得到解决,问题已经关闭,关闭后问题禁止继续编辑,回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
5条回答
正点原子
1楼-- · 2019-10-16 04:16
 精彩回答 2  元偷偷看……
xuande
2楼-- · 2019-10-16 10:06
有人懂LZ的中国话吗?
悔憾人生
3楼-- · 2019-10-16 12:09
回复【3楼】正点原子:
---------------------------------
我可以这样理解不?输出控制电路前端的时候信号为1,高电平,然后输出控制电路中相当于一个反相器,出来变低电平,使得PMOS导通,NMOS截止,输出高电平即信号1
正点原子
4楼-- · 2019-10-16 13:03
回复【4楼】悔憾人生:
---------------------------------
你可以倒推.
反正结果就是IO必须是高电平.
STM32F030R8
5楼-- · 2019-10-16 15:51
哈哈,我能说我和楼主一样的想法吗?初学F0系列,多关照!
