我有一个设计，用两个继电器控制两个接触器，这两个接触器是万万不能同时接通的，所以就要求板子上的两个继电器不能同时接通。
这里采用STC89C52RC,此款单片机上电后引脚会被置1，所以如果是高电平触发继电器，那么在上电瞬间就会瞬间同时触发两个继电器，所以不可行
这里就只能采用低电平触发继电器，但是又不能将继电器直接接到单片机的引脚上，因为继电器线圈电阻太小，单片机无法驱动。
试过使用ULN2803,同样还是无法驱动。
求指教，如何让单片机引脚输出低电平时继电器吸合！
友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。
{var%20f='http://v.t.sina.com.cn/share/share.php?appkey=1515056452',u=z||d.location,p=['&url=',e(u),'&title=',e(t||d.title),'&source=',e(r),'&sourceUrl=',e(l),'&content=',c||'gb2312','&pic=',e(p||'')].join('');function%20a(){if(!window.open([f,p].join(''),'mb',['toolbar=0,status=0,resizable=1,width=440,height=430,left=',(s.width-440)/2,',top=',(s.height-430)/2].join('')))u.href=[f,p].join('');};if(/Firefox/.test(navigator.userAgent))setTimeout(a,0);else%20a();})(screen,document,encodeURIComponent,'','','https://www.xiaopingtou.cn/data/attach/logo/logo.png', '推荐 wolfchuang 的问题《【再次求助】关于低电平驱动继电器的问题》','https://www.xiaopingtou.net/q-155014.html','页面编码gb2312|utf-8默认gb2312'));){kind=link}

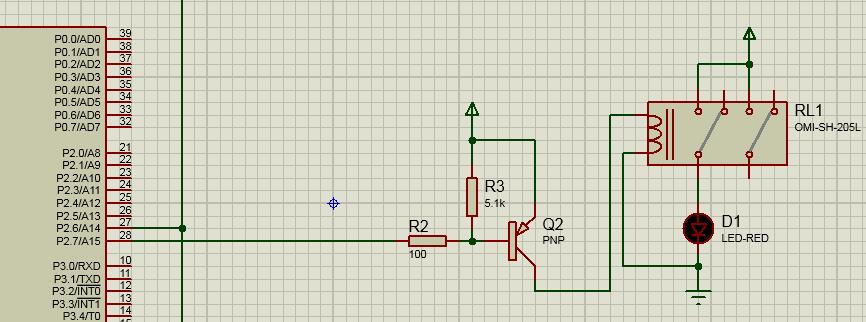

我是这样接的，在仿真里没问题，但是在PCB板子上无论基极是高电平还是低电平，都导通，不知道什么原因
你要知道PNP三极管Ve-Vb>0.7的时候就可以导通了。向你这种接法，R3使用来干嘛的？你可以测一下PCB上Q2 e极那个电压接的是多少？单片机输出的电压最高也就3.3V.可能是Q2 e点的电压高于3.3V导致一直导通吧。。用表测试测试吧。。
