u8 IIC_Wait_Ack(void) 中 “SDA设置为输入”后IIC_SDA 是否可以通过MCU对其进行电平改变

2019-10-16 03:13发布

今天刚入了个逻辑分析仪，在看三轴加速度时，分析其IIC的波形，当看到u8 IIC_Wait_Ack(void) 时，发现对应的波形与程序不同，
故想问原子哥题中的问题。
带着问题，将过程简单叙述下：

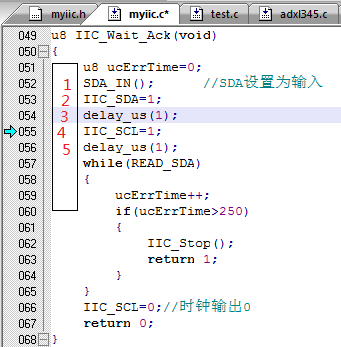

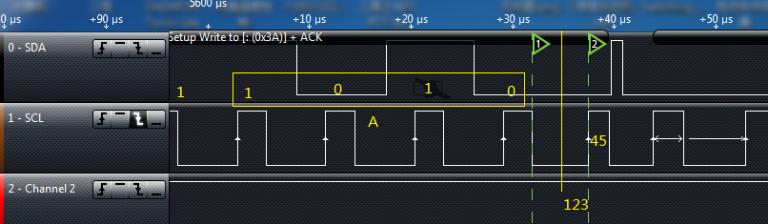

逻辑分析仪中左上写了“0x3A + ACK”，其中A对应的二进制已画出，在黄线后，是进入u8 IIC_Wait_Ack(void)函数了，其中123都在SCL低电平中，45在SCL高电平中，但是2：IIC_SDA=1却没有表现出来，麻烦原子哥解释下，2对应这语句是否可以删去？

友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。

该问题目前已经被作者或者管理员关闭, 无法添加新回复

4条回答

正点原子

1楼-- · 2019-10-16 05:57

回复【楼主位】zhuyl456:
---------------------------------
这里IIC_SDA=1是提供上拉而已，至于能不能拉高，得看外部的设备，这里其实这一个引脚已经设置为输入模式了，所以设置为1仅仅是加多一个100K左右的上拉电阻。
程序上没必要删了这句。如果你的IIC没有外加上拉电阻，这里还可以充当这个角 {MOD}。
