STM32F4使用50M有源晶振

2019-10-16 03:46发布

站内问答 / STM32/STM8
5261 4 1414
芯片手册上说，可以使用外部4-26M的晶体，似乎没有提及关于使用有源晶振的说明。

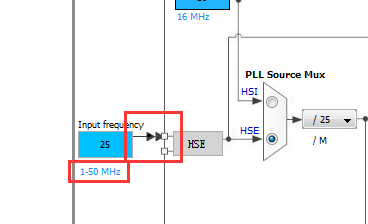

但在官方的STM32CubeMX软件的配置中，发现：
1、使用无源晶振，频率可修改范围为4-26MHz

2、使用有源晶振，频率可修改范围为1-50MHz

问题：
1、这样是否说明STM32F4可以使用50Mhz的有源晶振作为输入
2、Lan8720需要50Mhz的时钟，而使用25Mhz的晶振，当PLLCLK倍频到168Mhz的时候，无法分频出50Mhz，只能分频至42Mhz或56Mhz，那么Lan8720是否可以工作在42Mhz或56MHz
友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
4条回答
aozima
1楼-- · 2019-10-16 05:16
 精彩回答 2  元偷偷看……
以枫之名
2楼-- · 2019-10-16 08:47
aozima 发表于 2016-12-8 18:50
1. 单独给8720一个25M或50M的有源晶振
2. STM32使用25M无源晶振，然后MCO输出25M给8720，8720内部PLL成50M ...

这个方法可行，但会因此不能使用PHY中断，初始化ETH的时候，需要设置全、半双工；通信速率。而这些值是在Lan8720a的自动协商完成中断后，得到的具体值，如果放弃PHY中断，该如何来初始化呢
aozima
3楼-- · 2019-10-16 14:35
PHY中断都不是很靠谱，建议使用轮询来管理PHY的状态。
除了初始化时获取速度以外，中途插拔以及改变连接速度也是有的。

我们的做法是上电初始化为link down状态，然后网上插上后再更新EMAC配置，并设置为link up状态。
以枫之名
4楼-- · 2019-10-16 16:07
aozima 发表于 2016-12-9 09:28
PHY中断都不是很靠谱，建议使用轮询来管理PHY的状态。
除了初始化时获取速度以外，中途插拔以及改变连接速 ...

中断我认为还是很好的，只不过Link中断标识要单独清一次（读PHY_BSR）
那么目前的结论是：
1、STM32不能使用50M有源晶振作为输入？
2、单独给PHY挂一个50M晶振
