这个是滤波的时候用的，用于设置多少个时钟的持续信号，才认为是有效电平。 以滤除干扰。

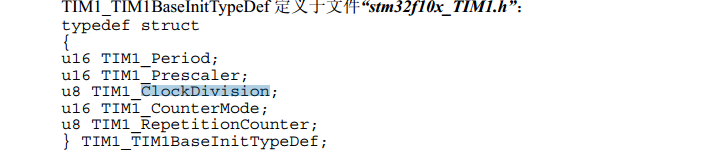

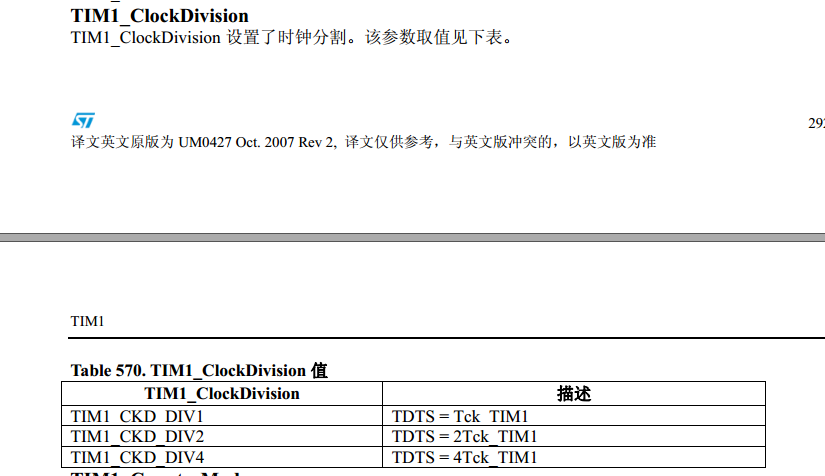

首先，这是时钟分割不是时钟分频，时钟分频是TIM_Prescaler，标题写错了。

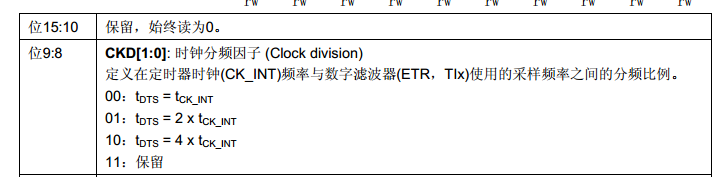

按我的理解是，这个时钟分割是针对外部信号源的，由系统时钟直接分配出死区频率外部采集时钟的频率比，用于数字滤波。
简单点来说，就是有延时功能，和按键消抖差不多意思，可以去除外部信号的一些小毛刺。
该时钟分割是独立于时基单元以外，不会影响定时器的工作频率和分频比的。
通俗地理解，就是可以配置成多少个系统时钟来了之后才开始数一次外部信号边沿。

尼斯达 发表于 2016-12-7 20:29
也就是说，如果也把外部信号看成是外部时钟源的话
TIM_Prescaler是利用内部预分频器分频内部时钟源，而TIM ...

谢谢 有一点懂了 我在琢磨琢磨 有问题 明天在请教

这个是滤波的时候用的，用于设置多少个时钟的持续信号，才认为是有效电平。 以滤除干扰。
