STM32产生的PWM波、我想升压到28V，保持占空比不变、怎么实现？

2019-10-16 03:53发布

站内问答 / STM32/STM8
4089 6 1398
求大神指点
友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
6条回答
正点原子
1楼-- · 2019-10-16 08:53

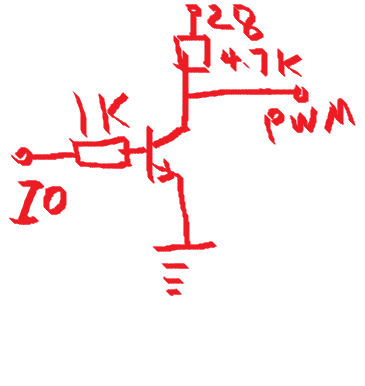

这个电路可以满足你的要求。
ARM学员
2楼-- · 2019-10-16 14:03
仅仅靠单片机的IO口肯定不行了，要是方波的话，搞个MOS管做个开关
a281496104
3楼-- · 2019-10-16 18:53
应该是要加驱动的，或者试试引脚开漏输出接上拉电阻28V
Riven丶叮当
4楼-- · 2019-10-16 21:03
 精彩回答 2  元偷偷看……
ARM学员
5楼-- · 2019-10-17 01:06
本帖最后由 ARM学员 于 2016-12-5 17:30 编辑

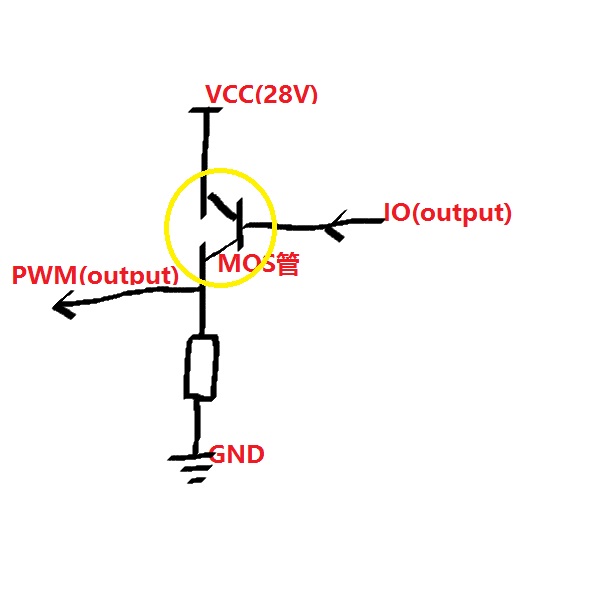

2.jpg 画得有点丑了
dreamARM
6楼-- · 2019-10-17 06:00
ARM学员 发表于 2016-12-5 17:26
画得有点丑了

你这个图跟本不行， VCC28V 会冲流 3.3V I/O口的
