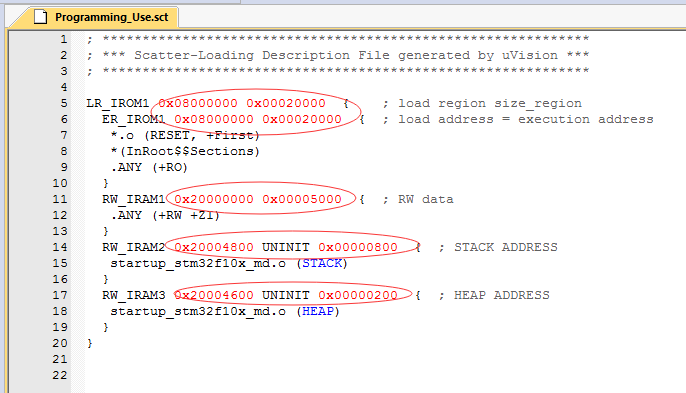

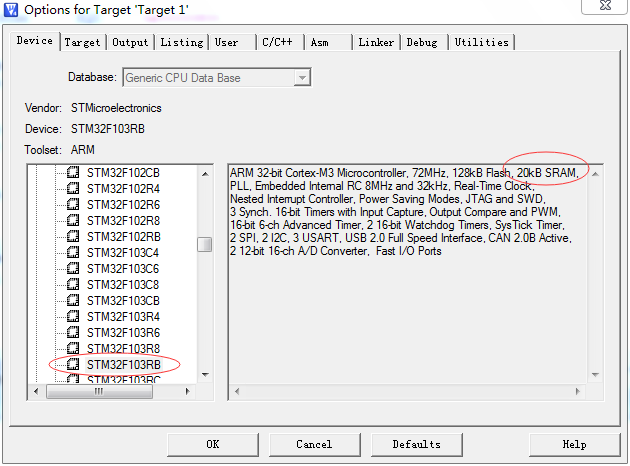

本设置针对stm32f103rbt6的设置，该芯片RAM大小为20kB，故RAM区地址范围为0x20000000—0x20005000，芯片信息如下图所示； 第一步：设置.sct文件；;*************************************************************; *** Scatter-Loading Description Filegenerated by uVision ***; *************************************************************
LR_IROM1 0x08000000 0x00020000  {    ;load region size_region ER_IROM1 0x08000000 0x00020000 {  ; load address = executionaddress  *.o (RESET, +First)  *(InRoot$$Sections)  .ANY (+RO)  } RW_IRAM1 0x20000000 0x00005000 {  ; RW data  .ANY (+RW +ZI)  } RW_IRAM2 0x20004800 UNINIT 0x00000800 {  ; STACK ADDRESS  startup_stm32f10x_md.o (STACK)  } RW_IRAM3 0x20004600 UNINIT 0x00000200 {  ; HEAP ADDRESS  startup_stm32f10x_md.o (HEAP)  }} RW_IRAM2 0x20004800 UNINIT 0x00000800  //设置栈起始地址为0x20004800，栈大小为0x00000800RW_IRAM3 0x20004600 UNINIT 0x00000200   //设置堆起始地址为0x20004600，堆大小为0x00000200

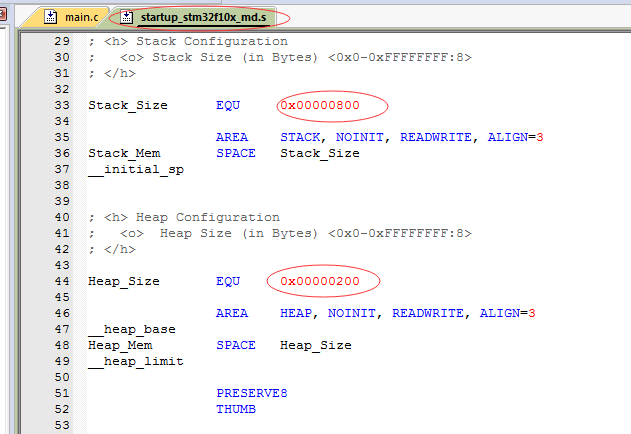

第二步：在启动文件中设置堆栈大小； 此处设置的堆栈大小要与第一步一致，否则将会以这次设置的大小为准，第一步设置的堆栈大小将失效；

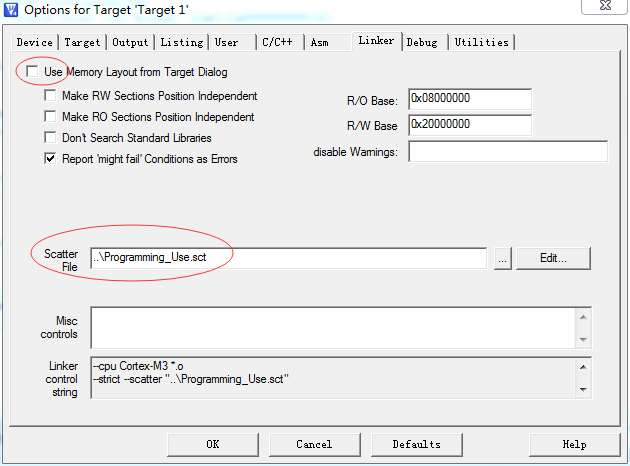

第三步：设置存储区分配地址方式；如下图所示设置，Scatter file选择第一步设置好的.sct文件；

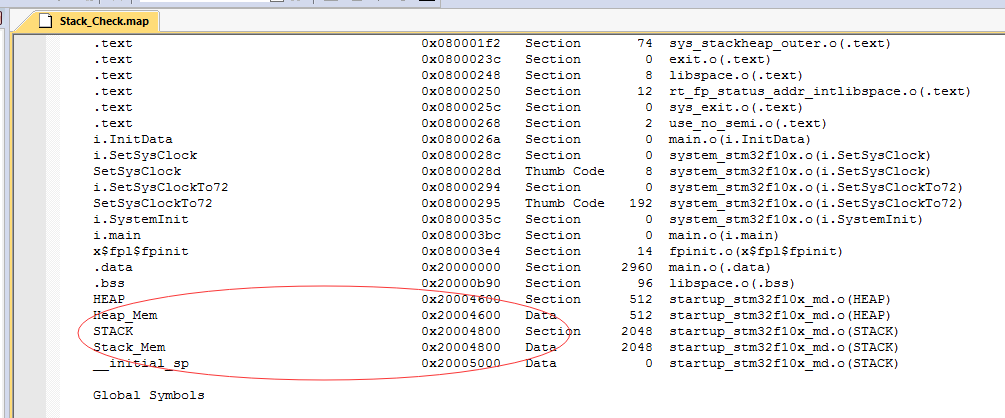

第四步：查看生成的.map文件如下图所示，表示起始的堆栈地址已设置到RAM顶端

第五步：测试验证；如下图所示，测试验证成功，开始时堆栈地址指向RAM的顶端，即R13的值为0x20005000
