新手关于MINI STM32开发板VBAT供电问题!

2019-10-16 06:24发布

原子哥的开发板CPU  VBAT管脚连接了两个电源:BAT1和VCC3.3V,该管脚不是内部自动连接到VCC3.3V电源的吗?干嘛还要在外部连接啊!本人菜鸟,希望前辈指点,谢谢!
友情提示: 此问题已得到解决,问题已经关闭,关闭后问题禁止继续编辑,回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
12条回答
fuluoce
1楼-- · 2019-10-16 09:20
使用电池或其他电源连接到V BAT 脚上,当V DD断电时,可以保存备份寄存器的内容和维持RTC的
功能。
V BAT 脚也为RTC、LSE 振荡器和PC13至PC15供电,这保证当主要电源被切断时RTC能继续工
作。切换到VBAT 供电由复位模块中的掉电复位功能控制。
如果应用中没有使用外部电池,V BAT 必须连接到V DD引脚上。

注意:
在V DD上升阶段(t
RSTTEMPO
) 或者探测到PVD之后,V BAT 和V DD之间的电源开关仍会保持连接在
V BAT 。在V DD上升阶段,如果V DD在小于t
RSTTEMPO的时间内达到稳定状态( 关于t
RSTTEMPO可参考数
据手册中的相关部分),且V DD  > V BAT + 0.6V时,电流可能通过V DD和VBAT之间的内部二极管注
入到V BAT 。
如果与V BAT 连接的电源或者电池不能承受这样的注入电流,强烈建议在外部V BAT 和电源之间连
接一个低压降二极管。

如果在应用中没有外部电池,建议V BAT 在外部通过一个100nF 的陶瓷电容与V DD相连,更多细节
参阅AN2586。
当备份区域由V DD
(内部模拟开关连到V DD
)供电时,下述功能可用:
● C14和PC15可以用于GPIO或LSE 引脚
5 ● C13可以作为通用I/O 口、TAMPER引脚、RTC校准时钟、RTC闹钟或秒输出(参见第
38/754
章:备份寄存器(BKP) )
注:  因为模拟开关只能通过少量的电流(3mA) ,在输出模式下使用PC13至PC15的I/O 口功能是有限
制的:速度必须限制在2MHz 以下,最大负载为30pF,而且这些I/O 口绝对不能当作电流源(如驱
动LED)。
当后备区域由VBAT供电时(VDD 消失后模拟开关连到VBAT) ,可以使用下述功能:
● C14和PC15只能用于LSE 引脚
5.4.2 ● C13可以作为TAMPER引脚、RTC闹钟或秒输出(参见第 节:RTC时钟校准寄存器
(BKP_RTCCR) )
正点原子
2楼-- · 2019-10-16 10:56
不是内部自动连接的。
guorenqing
3楼-- · 2019-10-16 16:06

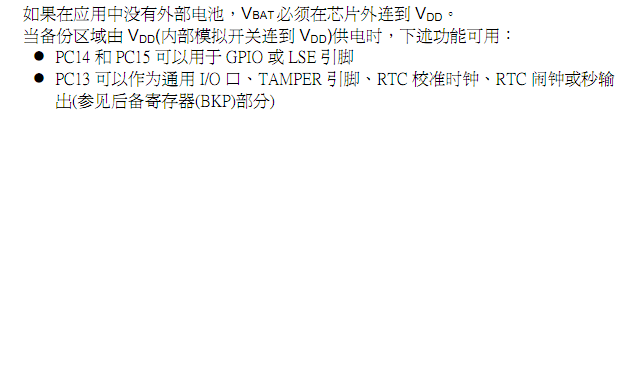

 回复【2楼】正点原子:
---------------------------------


正点原子
4楼-- · 2019-10-16 20:25
 精彩回答 2  元偷偷看……
guorenqing
5楼-- · 2019-10-16 20:50
回复【4楼】正点原子:
---------------------------------
见上图
正点原子
6楼-- · 2019-10-16 22:06
你想问什么?
