关于定时计数器中的TI1FP1 TI1FP2信号的疑问

2019-10-16 06:55发布

如题,看STM32定时器框图中:某个定时器 输入通道1引脚经过滤波和边沿检测后,出来2个信号:TI1FP1 TI1FP2,按我的理解,应该只有一个信号才对啊,请问这个2个信号的关系是什么,是同一个信号分出2个信号呢,还是这个2个信号是极性相反的?看手册实在是看不明白
友情提示: 此问题已得到解决,问题已经关闭,关闭后问题禁止继续编辑,回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
11条回答
单片C
1楼-- · 2019-10-16 12:48
自个顶顶顶
正点原子
2楼-- · 2019-10-16 13:58
TI1可以来自通道1,也可以来自通道2
所以有TI1FP1,TI1FP2之说。同样有TI2FP1,TI2FP2。
单片C
3楼-- · 2019-10-16 17:02

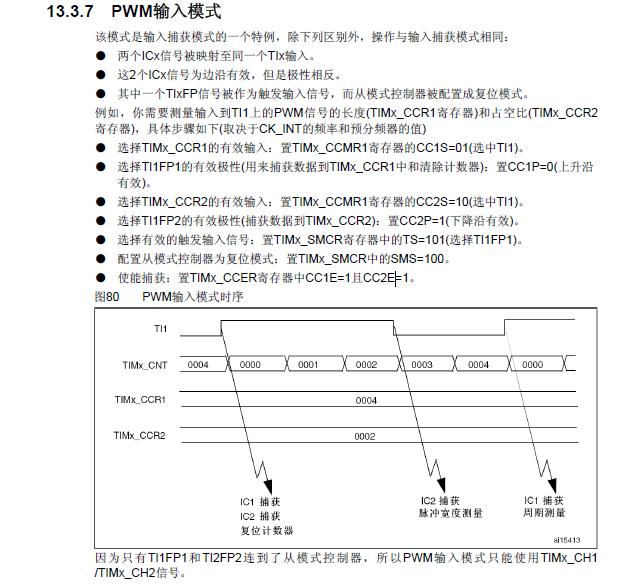

多谢站长的释疑,但是根据STM32中文参考手册V10上面有一段描述:PWM周期和占空比测量,貌似TI1FP1和TI1FP2都是对应于TI1的,无非一个是上升沿一个是下降沿:


正点原子
4楼-- · 2019-10-16 19:24
回复【4楼】单片C:
---------------------------------
非也.
这里是PWM输入模式,输入捕获的特例.
单片C
5楼-- · 2019-10-16 22:39
 精彩回答 2  元偷偷看……
正点原子
6楼-- · 2019-10-17 03:45
回复【6楼】单片C:
---------------------------------
彻底讲解是不可能的.
我也没怎么太用这个东西,我的原则一般用到才回去整,没用到就放那里了.
我前面说了,2个通道可以映射到1个TIx上面,单仅限1,2.3,4就没这个功能了.
我不知道你要做什么应用,自己摸索吧.
