求助！大神帮忙分析个小电路，谢谢！

2019-11-22 15:47发布

站内问答 / 51单片机
2267 2 1441

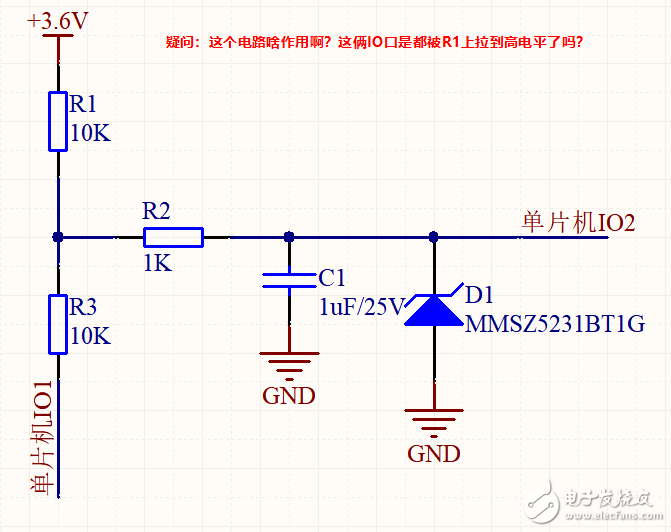

如图 单片机IO.png
发送
 看不清?
2条回答
lich90
1楼 · 2019-11-22 17:55.采纳回答
从电路来看
单片机IO2应该是一个ADC电压采集的应用，采集3.6V进行分压后的电压，R1，R3为10k，即采集3.6V的一半电压
单片机IO1输出低电平的情况下，3.6V到单片机IO1导通，IO2就能进行电压采集，R2作为限流，C1为滤波，D1做保护

其实我不理解为什么要将IO1接到R3，R3直接接地就可以了呀，或者IO1输出高电平，采集3.6V到VIO1的一半电压，用来增强ADC精度？ 最佳答案
chenwei6991627
2楼-- · 2019-11-22 22:09
IO1可以设置高低电平，IO2就可以采集这个电平了
