运放输出，参考电压波形不正确

2019-12-08 14:35发布

站内问答 / STM32/STM8

7335 16

本帖最后由 gaoxiaohu2018 于 2019-12-2 20:59 编辑

原理图如下

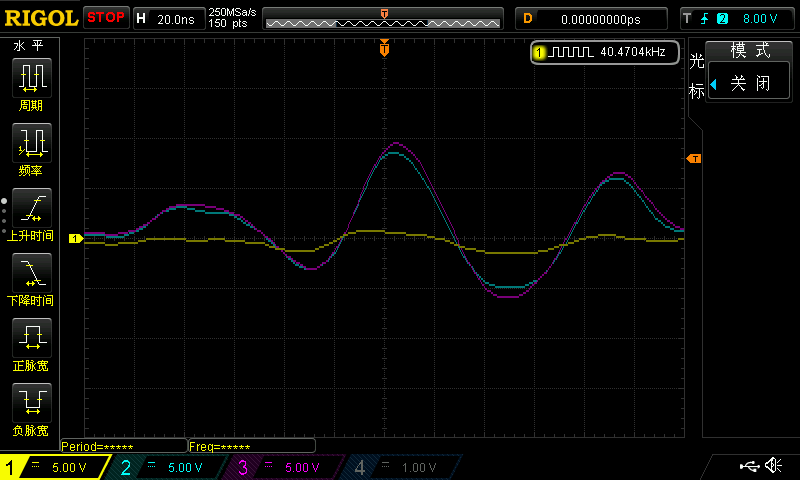

测试波形如下

黄 {MOD}是输入，蓝 {MOD}是输出，橙 {MOD}是参考电位1V25
参考电压是tl431出来的，iac接的是霍尔电流互感器
问题，参考电压为什么不是直流1v25，理论上不应该是一条直线吗，怎么会成这样。
怎么改进一下，还是什么地方不合理，请指点

电容除了C37 C38 其余都没有贴！

题目不合适请告知！

友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。
