本帖最后由 射天狼 于 2019-5-28 16:48 编辑

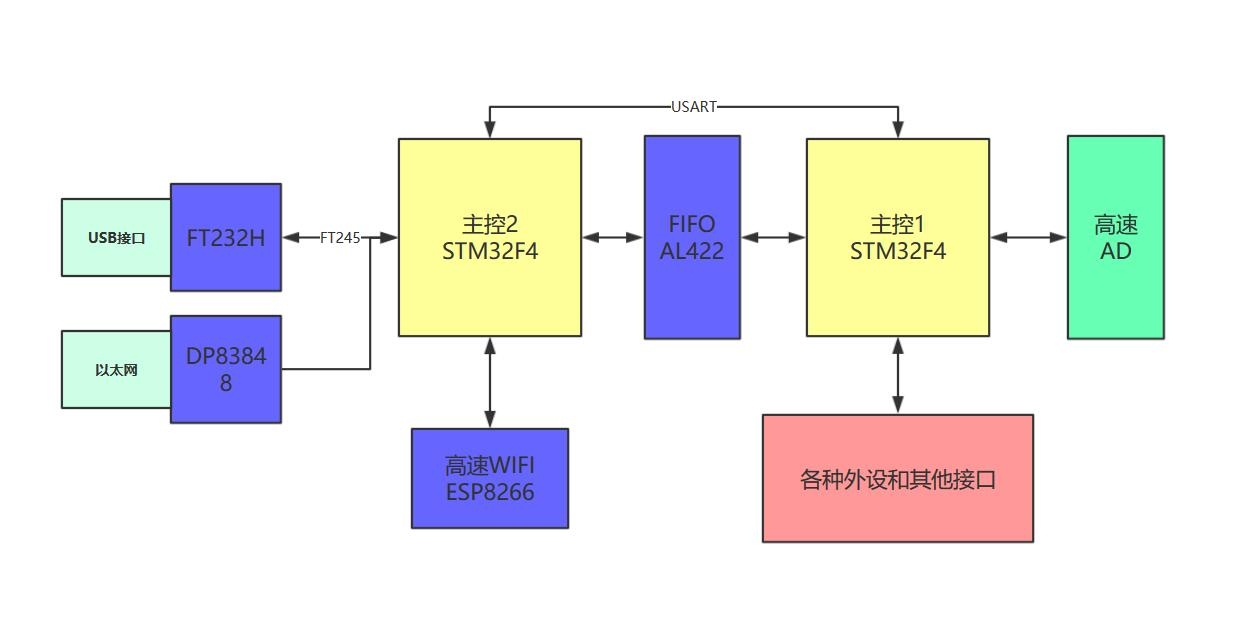

如图，高速AD 范围200k~1M采样率
ESP8266无线用于≤200K以下采样率传输 FT232H或DP83848以太网 用于200k-1M采样率传输
主控1：主控1采集数据 给AL422 满1024字节（也可以更多） 给主控2一个中断信号
主控2：收到主控1的中断信号 读取AL422 打包发送
串口用于之间命令传输 比如设置包大小 选择什么方式传输···等
之所以不用一个单片机 个人认为 一个完成不了 F7也一样
因为像以太网或者ESP8266 、USB也一样 都是以包形式发送包越大 速度越快 效率越高
而以太网发送一个包 是需要时间的 这个时间内 AD采集会停止 无法实时传输
FT232H这个应该是可以完成的 他的FT245模式很猛
其他都还好，就那个AL422用法心里没底
不知道AL422那个FIFO用的对不对 能不能这样用
下载附件
2019-5-28 16:13 上传
如图，高速AD 范围200k~1M采样率
ESP8266无线用于≤200K以下采样率传输 FT232H或DP83848以太网 用于200k-1M采样率传输
主控1：主控1采集数据 给AL422 满1024字节（也可以更多） 给主控2一个中断信号
主控2：收到主控1的中断信号 读取AL422 打包发送
串口用于之间命令传输 比如设置包大小 选择什么方式传输···等
之所以不用一个单片机 个人认为 一个完成不了 F7也一样
因为像以太网或者ESP8266 、USB也一样 都是以包形式发送包越大 速度越快 效率越高
而以太网发送一个包 是需要时间的 这个时间内 AD采集会停止 无法实时传输
FT232H这个应该是可以完成的 他的FT245模式很猛
其他都还好，就那个AL422用法心里没底
不知道AL422那个FIFO用的对不对 能不能这样用
下载附件
2019-5-28 16:13 上传
友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。
应该把采集 数据处理 数据输出三个部分分开
采集用 DMA双缓冲 或者 半中断
dma中断来触发数据处理
处理完丢到输出缓冲 等待通讯带走数据
要是不触发cpu数据处理瓶颈的话 这个F1足以应对
STM32的DMA有传输过半中断，这个配合DMA循环模式可以实现类似双缓冲
1. ADC 采用DMA 双缓冲，中断优先级高。无论以太网端干什么，都能实时采集。
2. 你说的波形失真？哪里的波形？上位机显示么？以太网给上位机不需要实时的，可以缓冲再发送
3. 不需要2片F4那么复杂
