求助VS Code用cortex-debug插件debug顯示failed to launch undefined gdb server : timeout


用VS Code+IAR的插件，能正常寫Code與Build，
launch.json用地一種配置能download、跑單步，但是只能查看main裡的局部int，全域的看不到，也無法查看寄存器

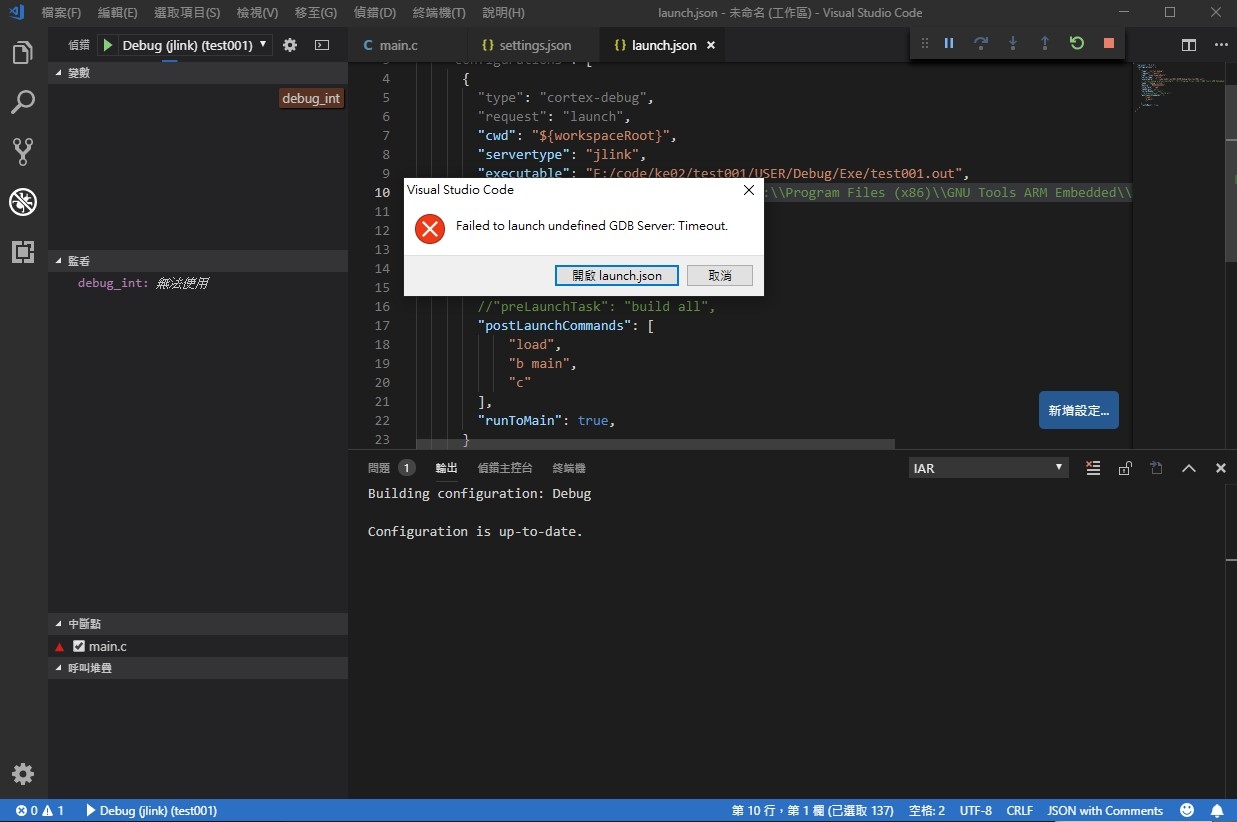

看到VS Code有個cortex-debug的插件，看起來是能顯示寄存器與其他的MCU狀態，但是怎麼配置都顯示failed to launch undefined gdb server : timeout
還請有用cortex-debug插件的莫友提供一下操作方式


launch.json第一種配置

1. {

2.     "version": "0.2.1",

3.     "configurations": [

4.       {

5.         "name": "Debug J-Link",

6.         "type": "cppdbg",

7.         "request": "launch",

8.         "program": "F:\code\ke02\test001\USER\Debug\Exe\test001.out",

9.         "stopAtEntry": true,

10.         "cwd": "${workspaceRoot}",

11.         "externalConsole": false,

12.         "MIMode": "gdb",

13.         "miDebuggerPath": "D:\Program Files (x86)\GNU Tools ARM Embedded\8 2018-q4-major\bin\arm-none-eabi-gdb.exe",

14.         "debugServerPath": "C:\Program Files (x86)\SEGGER\JLink_V600\JLinkGDBServerCL.exe",

15.         "debugServerArgs": "-if swd -singlerun -strict -endian little -speed auto -port 3333 -device MKE02Z64xxx4 -vd -strict -halt",

16.         "serverStarted": "Connected\ to\ target",

17.         "serverLaunchTimeout": 5000,

18.         "filterStderr": false,

19.         "filterStdout": true,

20.         "setupCommands": [

21.           {"text": "target remote localhost:3333"},

22.           {"text": "monitor flash breakpoints = 1"},

23.           {"text": "monitor flash download = 1"},

24.           {"text": "monitor reset"},

25.           {"text": "load F:/code/ke02/test001/USER/Debug/Exe/test001.out"},

26.           {"text": "monitor reset"}

27.         ]

28.       }

29.     ]

30.   }

复制代码


launch.json第二種配置

1. {

2.     "version": "0.2.0",

3.     "configurations": [

4.       {

5.         "type": "cortex-debug",

6.         "request": "launch",

7.         "cwd": "${workspaceRoot}",

8.         "servertype": "jlink",

9.         "executable": "F:/code/ke02/test001/USER/Debug/Exe/test001.out",

10.         "name": "Debug (jlink)",

11.         "device": "MKE02Z64XXX4",

12.         "interface": "swd",

13.         "ipAddress": null,

14.         "serialNumber": "null",

15.         "postLaunchCommands": [

16.             "load",

17.             "b main",

18.             "c"

19.         ],

20.         "runToMain": true,

21.       }

22.     ]

23.   }

复制代码

VS Code的settings.json設置

1. {

2.     "cortex-debug.JLinkGDBServerPath": "C:\Program Files (x86)\SEGGER\JLink_V600\JLinkGDBServerCL.exe",

3.     "cortex-debug.armToolchainPath": "D:\Program Files (x86)\GNU Tools ARM Embedded\8 2018-q4-major\bin",

4.     "cortex-debug.openocdPath": "D:\openocd-0.10.0\openocd-0.10.0\bin",

5. }

复制代码


VS Code+IAR的參考文章
4 磨刀不误砍柴工
用VS Code开发STM32（三）——调试
VSCode下搭建STM32开发环境part2
