我现在用STM8L152做项目，其中用到了12触摸按键，采用的是CT感应方式（注意：不是RC方式）。
目前主要问题落在PCB Layout上面，ST的应用笔记（AN2869）上要求的很夸张，一般的应用中很难满足：
(原文件名:TSL.JPG)
问题如下：
1、在PCB Layout中需不需要严格按照AN2869上的要求来做？（感觉AN2869上提到的只是RC方式方面的要求，没有CT方式的）
2、如不满足AN2869上的要求，影响会不会很大？（比如AN2869要求每个GROUP之间的走线最小间隔距离是2mm，可是设计时只有1.5mm）
3、每个按键的走线需不需要等长？（最担心的是这个了，ST的触摸库里所有的按键都是统一的判定门限）
请各位DX帮忙，还有香水斑竹，谢谢！
补充：

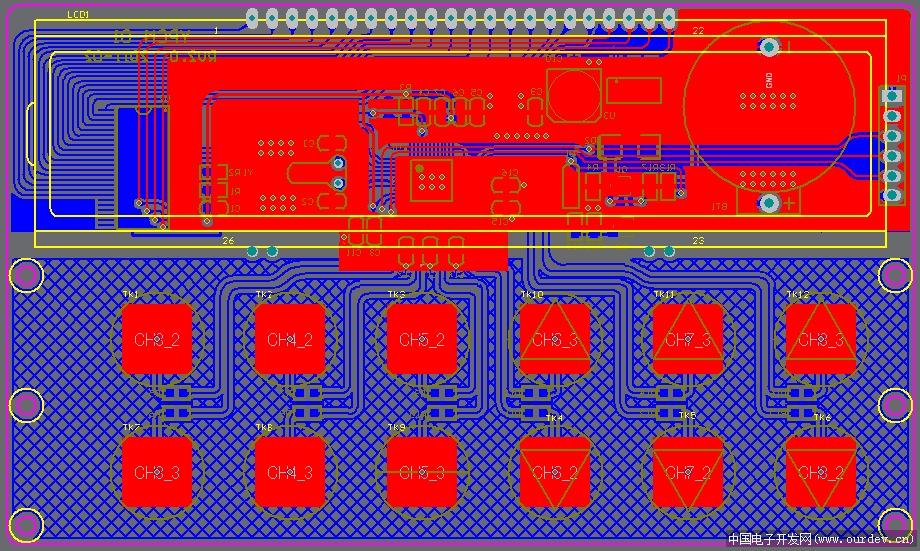

现在画的板是这样的，按键部分的Layout心里没底
(原文件名:PCB.PNG)

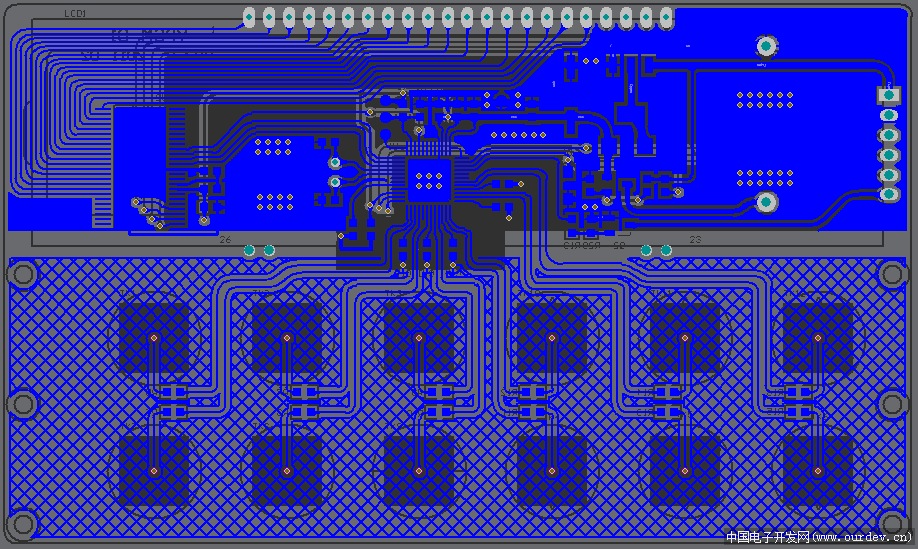

底面
(原文件名:PCB1.PNG)

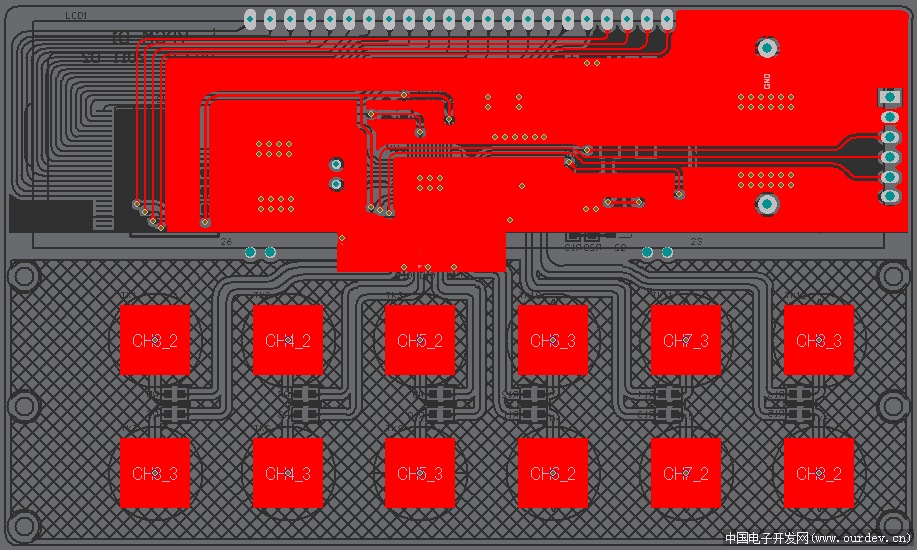

正面
(原文件名:PCB2.PNG)
目前主要问题落在PCB Layout上面，ST的应用笔记（AN2869）上要求的很夸张，一般的应用中很难满足：
(原文件名:TSL.JPG)
问题如下：
1、在PCB Layout中需不需要严格按照AN2869上的要求来做？（感觉AN2869上提到的只是RC方式方面的要求，没有CT方式的）
2、如不满足AN2869上的要求，影响会不会很大？（比如AN2869要求每个GROUP之间的走线最小间隔距离是2mm，可是设计时只有1.5mm）
3、每个按键的走线需不需要等长？（最担心的是这个了，ST的触摸库里所有的按键都是统一的判定门限）
请各位DX帮忙，还有香水斑竹，谢谢！
补充：
现在画的板是这样的，按键部分的Layout心里没底
(原文件名:PCB.PNG)
底面
(原文件名:PCB1.PNG)
正面
(原文件名:PCB2.PNG)
友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。
3、每个按键的走线需不需要等长？（最担心的是这个了，ST的触摸库里所有的按键都是统一的判定门限）
应该不需要
门限判断是检测变化，而不是一个固定的值
个人感觉
3、每个按键的走线需不需要等长？（最担心的是这个了，st的触摸库里所有的按键都是统一的判定门限）
应该不需要
门限判断是检测变化，而不是一个固定的值
-----------------------------------------------------------------------
判定门限是统一的，《STM8 Touch Sensing Firmware Library On-line Help Manual》中对这个判定门限有说明的：
(原文件名:Help.PNG)
