本帖最后由 jssd 于 2019-3-14 13:41 编辑

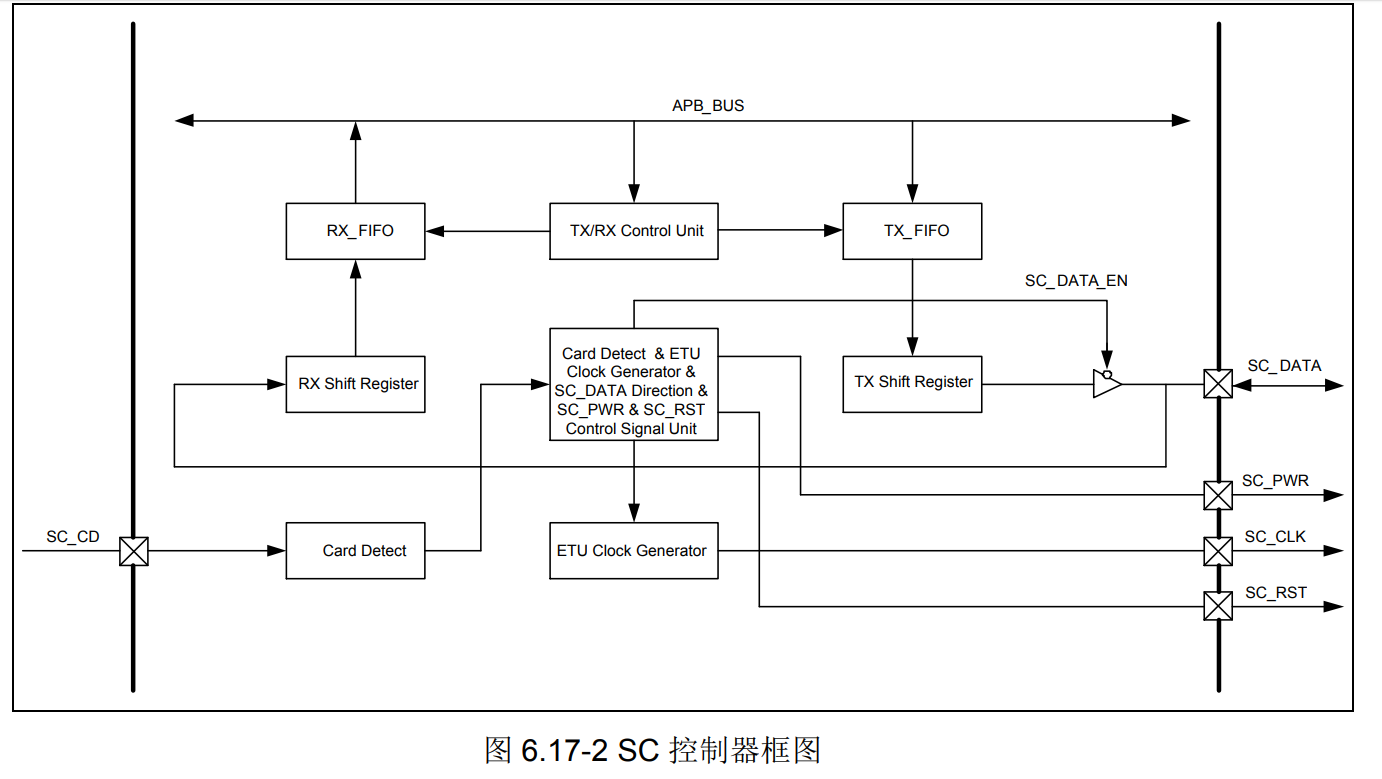

我们项目需要串口多，8个以上，看到新唐NUC442JI8AE串口为6+6，其中6个是真串口，另个6个是SC智能卡7816接口，说明书上说可以做普通串口来用，但看来看去也搞不明白硬件RX和TX是怎样接线的？难道就共用SC_DAT？datasheet里也没说明
下载附件
2019-3-14 13:41 上传
我们项目需要串口多，8个以上，看到新唐NUC442JI8AE串口为6+6，其中6个是真串口，另个6个是SC智能卡7816接口，说明书上说可以做普通串口来用，但看来看去也搞不明白硬件RX和TX是怎样接线的？难道就共用SC_DAT？datasheet里也没说明
下载附件
2019-3-14 13:41 上传
友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。
stm32f413有10个串口，记住了备用，谢谢
引脚不够，电压不够。。。
有没有国产的？
新唐的NANO系列智能卡接口控制器作为一个基本的 UART 功能来 使用，此时不具有自动流控制。在UART模式下，智能接口数据(SCx_DATA)管脚将会作为UART RXD，而智能接口时钟(SCx_CLK)管脚将会作为UART TXD。看你上面的资料是用一个脚了，但是在BSP程序示例中，也是分开的哟，你可以试试，NANO100系列用过OK的
/* Set PA.0 and PA.1 pin for SC UART mode */
/* Smartcard CLK pin is used for TX, and DAT pin is used for Rx */
SYS->GPA_MFPL |= (SYS_GPA_MFPL_PA0MFP_SC0_CLK | SYS_GPA_MFPL_PA1MFP_SC0_DAT);
