为了能够在 STM32 的系统上 用EMMC， 同时也为了降低后期生产难度， 画了个 EMMC 转 邮票孔的模块。
由于本人第一次使用 EMMC ，同时也是第一次使用 BGA封装的芯片， 虽然打样的板子快回来了， 但是心里却越来越没底了， 呵呵。
所以分享出来， 同时听听大家的评论。

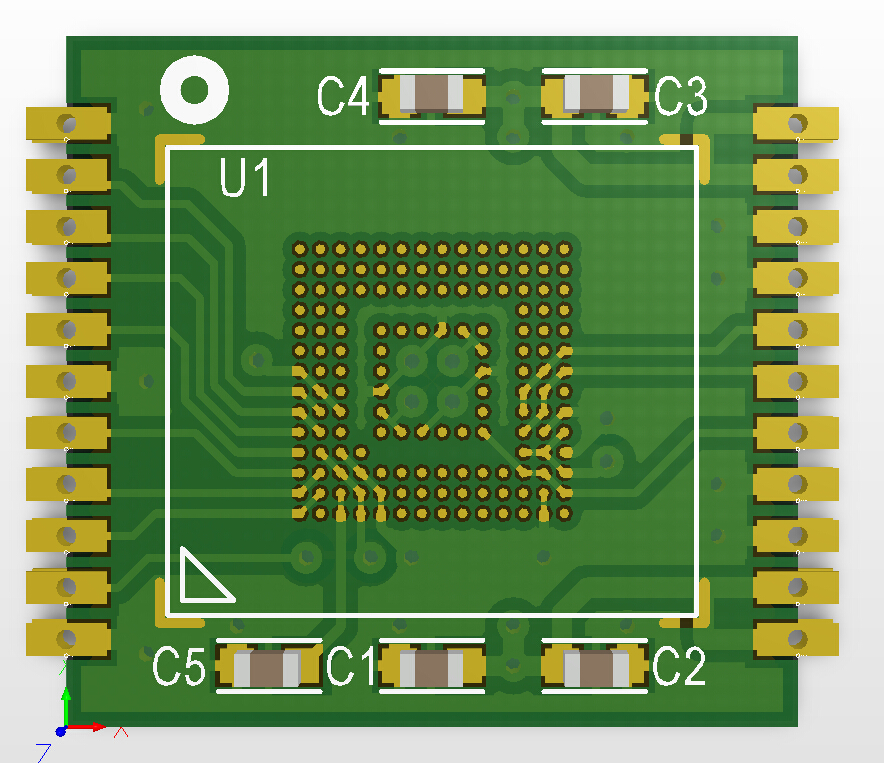

先发个图片：
下载附件
2015-1-25 22:29 上传
为了降低成本， EMMC所有的芯片都是 通过未被使用的 空引脚上走出来的， 这点应该问题不大。 但是最后，其中2个引脚占用了 2个 RFU 引脚出线了， 手册上说， RFU引脚是为将来的功能保留的， 建议悬空， 不知道被我占用了会不会有问题。
板子参数：4层，18*17*1mm，沉金。
这里是 PCB文件：
EMMC.rar
(598.5 KB, 下载次数: 357)
2015-1-25 22:36 上传
点击文件名下载附件
电路板下周应该可以做回来， 到时候测试了我在来发帖说明测试结果， 在这之前大家如果有空帮我看下会不会有问题。
由于本人第一次使用 EMMC ，同时也是第一次使用 BGA封装的芯片， 虽然打样的板子快回来了， 但是心里却越来越没底了， 呵呵。
所以分享出来， 同时听听大家的评论。
先发个图片：
下载附件
2015-1-25 22:29 上传
为了降低成本， EMMC所有的芯片都是 通过未被使用的 空引脚上走出来的， 这点应该问题不大。 但是最后，其中2个引脚占用了 2个 RFU 引脚出线了， 手册上说， RFU引脚是为将来的功能保留的， 建议悬空， 不知道被我占用了会不会有问题。
板子参数：4层，18*17*1mm，沉金。
这里是 PCB文件：
EMMC.rar
(598.5 KB, 下载次数: 357)
2015-1-25 22:36 上传
点击文件名下载附件
电路板下周应该可以做回来， 到时候测试了我在来发帖说明测试结果， 在这之前大家如果有空帮我看下会不会有问题。
友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。
是的，我的最终目的是要用STM32 来驱动 EMMC，做大量数据存储用。
为啥不用SD卡呢 SD卡也很大，驱动等又简单
不过STM32 配 EMMC感觉很别扭，一般情况下都用中高端芯片跑个linux，价格也不贵，500M 600M主频的也就二三十一片
用EMMC主要考虑 应用环境 和 可靠性， SD卡用在工业环境下可靠性不好说。
最新进展：
测试EMMC模块的工装也做好了， EMMC目前还没有焊接， 购买的BGA焊接机还没到，等待中。
测试工具我上几张图给大家看下：
1、测试工具正面
下载附件
2015-3-14 16:03 上传
下一步，在等待焊机机器的同时，我先用此测试工具 通过飞线连接一个SD卡试验一下，看看电脑能否正确识别被测物品。
那个金属片是探针
