library ieee;
use ieee.std_logic_1164.all;
USE ieee.std_logic_unsigned.all;
use ieee.std_logic_arith.all;
entity vga is
       port(
              reset                                   :      in     std_logic;
              clk                              :      in  std_logic;
              vga_hs_control                    :      out std_logic;
              vga_vs_control                    :      out std_logic;
              vga_read_dispaly          :      out std_logic;
              vga_green_dispaly         :      out std_logic;
              vga_blue_dispaly           :      out std_logic
       );
end vga;
ARCHITECTURE a OF vga IS
       SIGNAL hs: STD_LOGIC;
       SIGNAL vs: STD_LOGIC:='1';
    SIGNAL GRB: STD_LOGIC_VECTOR(2 DOWNTO 0);
BEGIN
PROCESS (clk) --clk = 24MHZ  hs = 30 Khz vs = 57hz
       VARIABLE i    :      integer range 0 to 799:=0;
       VARIABLE j    :      integer range 0 to 79:=0;
BEGIN
if reset = '1' then
   GRB <= "000"; i:=96; j:=0;  hs <= '1';
       elsif clk'event and clk = '1'  then
         if i < 96 then
            hs <= '0';
         elsif i = 799 then
            i:=0;
         else
            hs <= '1';
         end if;
         if j = 79 then
            GRB(1) <= not GRB(1);
            j:=0;
         end if;
         i:=i+1;
         j:=j+1;
       end if;
       vga_hs_control <= hs;
END PROCESS ;
PROCESS (hs)
VARIABLE k   :      integer range 0 to 524:=0;
BEGIN
if reset = '1' then
   k:=2; vs <= '1';
       elsif hs'event and hs = '1' then
           if k < 2 then
              vs <= '0';
           elsif k = 524 then
              k:=0;
           else
              vs <= '1';
           end if;
           k:=k+1;
         end if;
  vga_vs_control <= vs;
END PROCESS ;

PROCESS (clk)
BEGIN
       if clk'event and clk = '1' and vs = '1' and hs ='1' then
              vga_green_dispaly <= GRB(2);
              vga_read_dispaly  <= GRB(1);
              vga_blue_dispaly  <= GRB(0);
          end if;
END PROCESS ;
       END a;

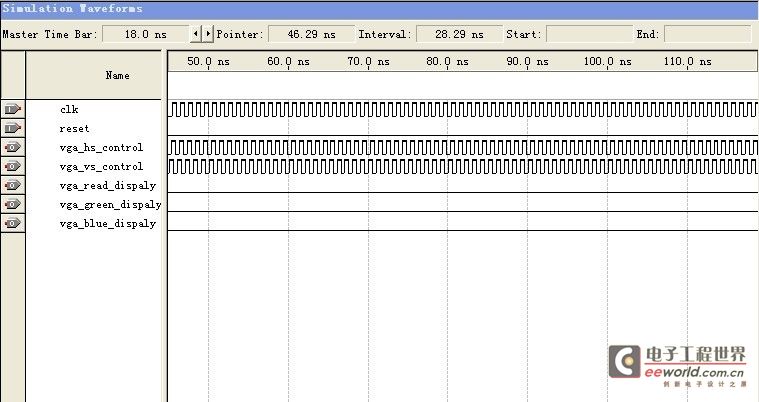

我设计的VGA是输入25MHZ的脉冲波 求解什么地方错了 此帖出自小平头技术问答
