下载附件
2017-1-13 22:24 上传

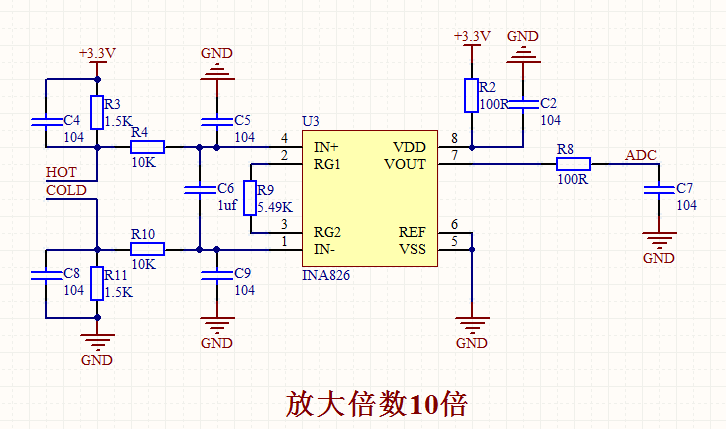

这个是我的测温电路，PT100使用2线制。没有把PT100接入电路之前，直接用万用表来测量电阻，再和PT100分度表对比，发现和当前室温是差不多的；
把这个PT100加入电路之后。最后根据单片机AD值计算得到的电阻值，比实际结果大了5欧姆左右。从108.9编程了113.9欧姆。
AD转换的结果是准确的。
请问这种情况下面有什么方法可以消除这个电阻值的误差吗？在不改电路的情况下。
又或者，在这种情况下，误差会保持为5欧姆左右吗？就是温度从0到400度变化的话，如果误差持续是5欧姆左右，那我也可以人为的去对每台设备进行消减。
友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。
哎，反正公司就一个万用表，一个电烙铁。
我都是带自己的工具到公司来做事的。反正电子工具条件非常差。
这个PT100的测温方案我也是刚用，芯片都是淘宝采购的，所以也不存在什么量。这个INA826是TI的，官方标价都是1刀以上1K片的价钱呢
楼主 工具包很强啊 一个人撑起一个公司
上面电路已经做出板子，做了3个样品，已经在我们的3D打印机上面持续运行2天了，准备再运行一天看看情况。目前来说，检测发现效果挺不错。用JSCOPE调试发现采集到的温度很正常，没有受到电机的任何干扰；
我们之前采用热电偶，使用专门的芯片MAX6675,AD597，采集到的温度也都不错；但是，在电机干扰的情况下，会出现严重的数据错误；导致温控不准。
