本帖最后由 Doci 于 2018-9-26 15:25 编辑

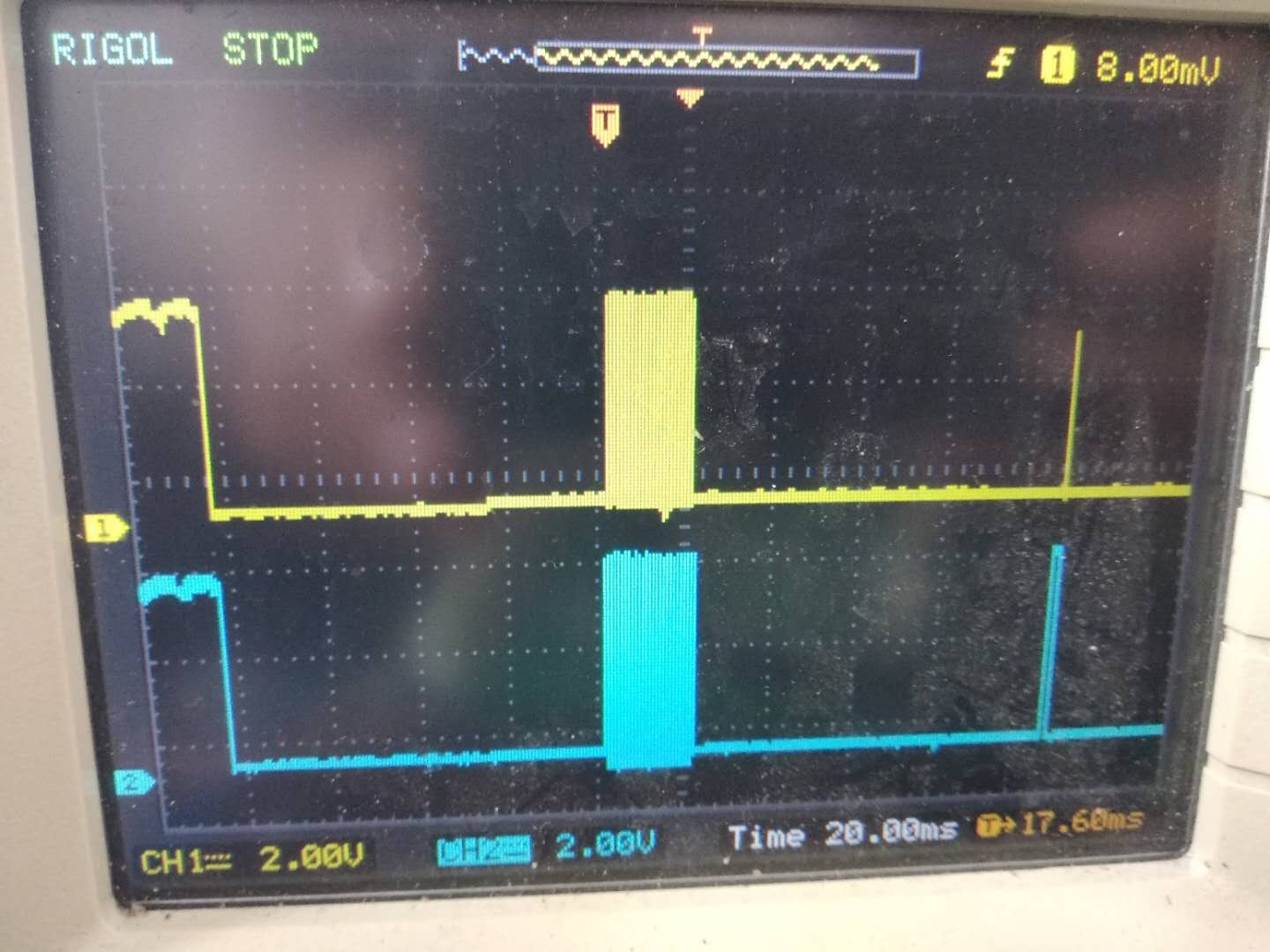

校时仪和设备之间的通信波形如下，芯片厂家说是I2C协议，自己测的感觉不像是I2C的协议啊？有大神能摘掉如下波形是什么协议吗？
GND ,PINA ,PINB 三个引脚。
正常情况下都是高电平，有数据的时候两个引脚同时拉低后1s开始传输数据。
下载附件
2018-9-26 15:24 上传
修改原因：补充图片
校时仪和设备之间的通信波形如下，芯片厂家说是I2C协议，自己测的感觉不像是I2C的协议啊？有大神能摘掉如下波形是什么协议吗？
GND ,PINA ,PINB 三个引脚。
正常情况下都是高电平，有数据的时候两个引脚同时拉低后1s开始传输数据。
下载附件
2018-9-26 15:24 上传
修改原因：补充图片
友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。
您好，不是说SCL为高电平的时候，SDA不能变化吗?感觉有些地方不符合这一点啊
特意查了下
原来IIC 还有一个 Clock Stretching 功能
https://www.i2c-bus.org/clock-stretching/
算是学习了，这种情况，高速IIC通信中，从设备在准备数据的时候，时钟信号被从设备拉低，这个时候就需要主设备查询SCL电平，还需要超时机制
主设备在check ASK 里判断即可
如果你贴的图是完整的，那么从图上看，连启动信号都没有，标准I2C总线的三大特征只有一条符合，所以不是标准的I2C协议。当然，如果你贴的图不完整，上面的话当我没说。
标准I2C总线时序应该类似这样的（局部）：
随机地址读 - 完整时序.jpg (214.47 KB, 下载次数: 0)
下载附件
2
2018-9-27 11:05 上传
设备需要校准，他们配的校准的校时仪，我想自己做个校准的东西，问他们要的协议，然后给了一个txt的文档，里面说是I2C的协议。
不要迷信于任何人，对自己要有信心，也许厂家不希望你自己做
