本帖最后由 isakura 于 2018-1-10 15:57 编辑
应用：想测量通讯数据的PWM脉宽...根绝脉宽的不同检测 0 和 1
现在使用Tim5的CH2 通道可以测量了。。。。
但是仍有几点疑问请教下：
1、一般的PWM应用是上升沿中断，这样再读出两个寄存器中的值，分别是 周期 和 脉宽；
我想的是好不好设置下降沿中断，直接读出脉宽即可，我的通讯主要是判断脉宽，测试感觉可行，不知道会不会有问题？

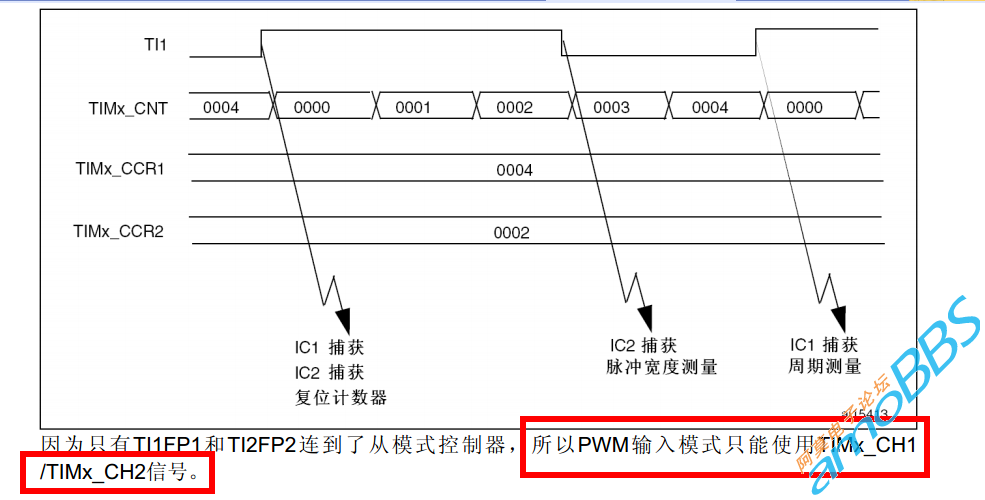

2、PWM输入捕获真的只能用 CH1 和 CH2 吗？
下载附件
2018-1-10 15:56 上传
应用：想测量通讯数据的PWM脉宽...根绝脉宽的不同检测 0 和 1
现在使用Tim5的CH2 通道可以测量了。。。。
但是仍有几点疑问请教下：
1、一般的PWM应用是上升沿中断，这样再读出两个寄存器中的值，分别是 周期 和 脉宽；
我想的是好不好设置下降沿中断，直接读出脉宽即可，我的通讯主要是判断脉宽，测试感觉可行，不知道会不会有问题？
2、PWM输入捕获真的只能用 CH1 和 CH2 吗？
下载附件
2018-1-10 15:56 上传
友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。
我现在想用 Tim4_CH4 直接测量脉宽，是不是没有简单的方法了？
我目前做的就是上升沿 下降沿都中断，
这样做的目前没问题，但是我想看有没有更简便的办法，避免 频繁的中断
下载附件
2018-1-10 17:04 上传
两个名字完全一样，搞不懂了
解决了啊，网上找个例程，直接下降沿中断的....试过上升沿中断也可以的
