中频治疗仪脉冲发生电路求解

2019-12-21 12:11发布

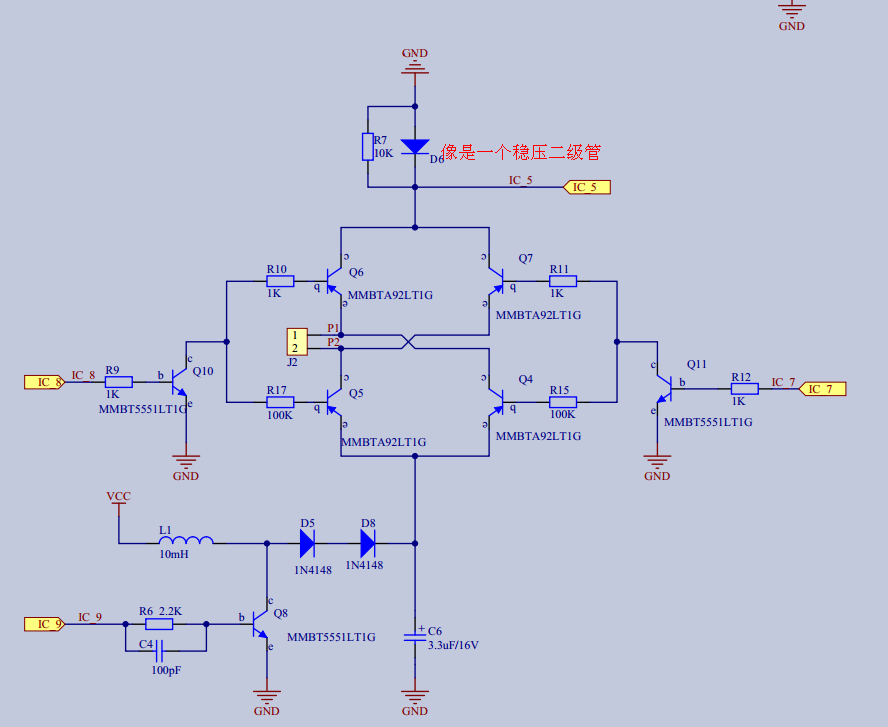

先上传一个原理图

我想问下IC5,IC7,IC8,设置成高电还是低电平可以产生这样的波形,J2的回路的电流是怎样走向的,谢谢大家
友情提示: 此问题已得到解决,问题已经关闭,关闭后问题禁止继续编辑,回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
56条回答
k2866
1楼-- · 2019-12-21 14:50
D8的波形跟IC9有关。输出的波形跟IC7  IC8有关
晨星
2楼-- · 2019-12-21 16:33
k2866 发表于 2017-7-25 20:39
D8的波形跟IC9有关。输出的波形跟IC7  IC8有关

嗯 ,D8的波形和IC9的关系 我能弄清楚 ,
输出波形和IC5,IC7,IC8的关系我现在弄不明白 ,我想把这关系 弄明白 了
sunliezhi
3楼-- · 2019-12-21 19:15
 精彩回答 2  元偷偷看……
晨星
4楼-- · 2019-12-22 00:59
sunliezhi 发表于 2017-7-25 20:53
IC5采样

采样的作用是什么 呢?
sunliezhi
5楼-- · 2019-12-22 01:19
晨星 发表于 2017-7-25 21:01
采样的作用是什么 呢?

看似采电压, 实际转化成电流(很小)
晨星
6楼-- · 2019-12-22 06:46
sunliezhi 发表于 2017-7-25 21:13
看似采电压, 实际转化成电流(很小)

单片机能测直接测电流信号?
