STM32外接8M和32.768k的晶振需要串电阻吗？

2019-12-26 18:50发布

站内问答 / STM32/STM8
6223 11 11

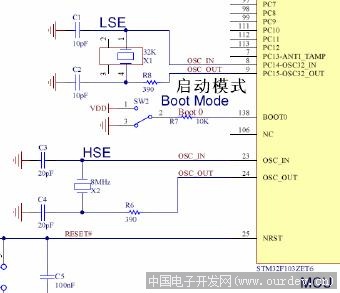

看ST官方的硬件设计笔记，发现外接晶振的电路是下面的样子，8M和32k晶振都串了一个390欧姆的电阻(R6,R8)。我见过的其他的MCU晶振电路没有这个电阻。
不知道能不能去掉呢？

(原文件名:STM32 HSE LSE.JPG)
友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
10条回答
htjgdw
1楼-- · 2019-12-26 21:32
 精彩回答 2  元偷偷看……
gwdong
2楼-- · 2019-12-27 02:31
如果内部电路偏置不理想,可能导致晶体损失额外的能量,振荡稳定性下降,失真度增加,这个电阻能帮助改善这个问题. 通常不用它影响也不大.
abner
3楼-- · 2019-12-27 07:17
减少对外部的辐射吧
adamwin2011
4楼-- · 2019-12-27 11:13
第一次看到这么接，估计不接影响也不大
其实LZ这个问题也不是那么纠结，你可以在画板的时候预留着，调试的时候比较一下就可以了……
leavic
5楼-- · 2019-12-27 14:05
这个是为了调整晶振引起的功耗的，功耗太大的时候加入这个电阻可以降低一点，对于起振没有影响的。
leirui001
6楼-- · 2019-12-27 14:29
 精彩回答 2  元偷偷看……
