大家分析一下我设计的这个电源开关电路

2019-12-26 18:53发布

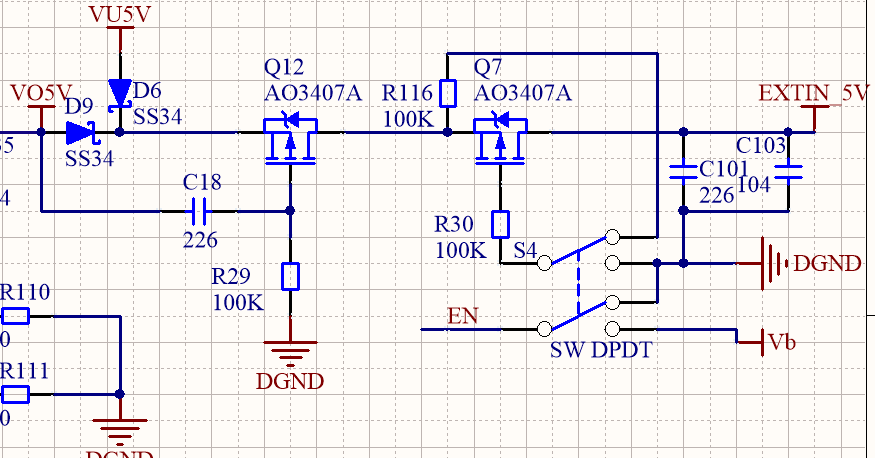

Q7是开关电路。
Q12是个切换电路。
VU5V是内部电池升压上来的。
VO5V是外部供电降压来的。
当外部掉电,内部电池电量低到一定程度的时候,升压芯片会反复开关,造成cpu这边假死,外部电源恢复也无法启动系统。
所以才增加了一个Q13部分电路,作为外部来电后整个系统复位一下,就可以进入系统了。
Q7是电源开关,双刀双掷开关另一路EN用来使能电池升压Ic。 当开关断开时可以断开整个系统 包括升压电路。为什么用Q7,因为选择的开关的电流小,系统电流大。

关于Q7这部分电路,大家有什么意见看法没,主要是在开关瞬间 会不会出现mos管击穿的可能。 需要什么保护措施不。
友情提示: 此问题已得到解决,问题已经关闭,关闭后问题禁止继续编辑,回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
5条回答
huarana
1楼-- · 2019-12-26 20:00
没人有兴趣吗 - -~  .
gylg3344love
2楼-- · 2019-12-26 21:34
 精彩回答 2  元偷偷看……
huarana
3楼-- · 2019-12-27 02:06
gylg3344love 发表于 2017-8-7 18:34
描述比较不清晰 不好分析你的意图

那里不清晰?  好解释
xjmlfm1
4楼-- · 2019-12-27 02:19
没找到Q13在哪里

楼主描述的不严谨
huarana
5楼-- · 2019-12-27 07:08
xjmlfm1 发表于 2017-8-7 21:59
没找到Q13在哪里

楼主描述的不严谨

Q12呗  上面就俩mos  不是这个就是那个 0 0
