我的BLDC电机，为何启动困难，求指导

2019-12-27 18:59发布

做了BLDC的电机驱动，是无霍尔的，本来启动也可以了，但是改了检测电动势的电路后，启动困难。

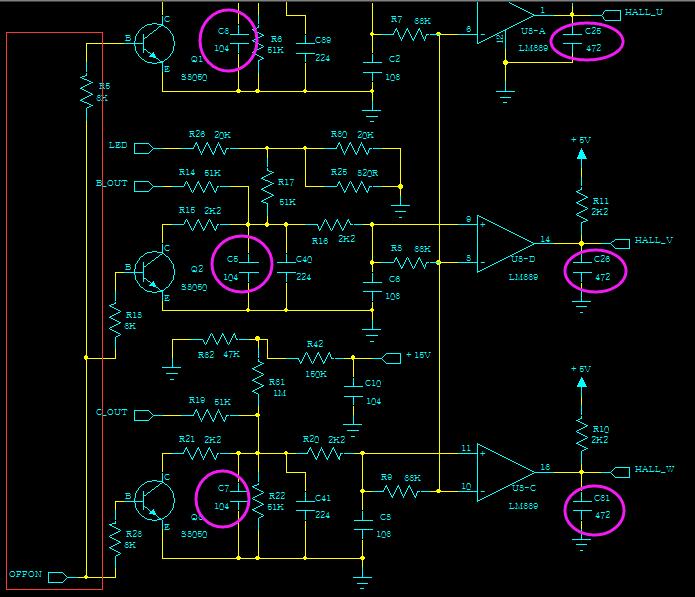

如图所示，三路一样的，前面电容104改小了，后面的也改小了，就不好启动了。改了后，转速就提高到7100转了，不改5000转。
再一个前面的控制 OFFON 信号，是干什么用的呢，不解啊求指点


友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。

该问题目前已经被作者或者管理员关闭, 无法添加新回复

3条回答

1楼-- · 2019-12-27 22:29

精彩回答 2 元偷偷看……

2楼-- · 2019-12-28 01:28

转速提高的同时电机的扭矩下降，高速启动容易启动失败，可以尝试缓启动再切入高速。
另外提高电机速度的同时必须保证采样速度是跟得上的。

3楼-- · 2019-12-28 02:10

catzsh 发表于 2017-5-31 08:58
OFFON信号是一个采样的使能信号，应该是通过MCU引脚输出，再经过功率放大驱动。当OFFON为高电平时电压采样 ...

好的，非常感谢，我试试。现在的问题是启动不起来了
