现在设备需要做一个24V输出短路自恢复保护电路,当24V输出短路时切断24V输出,当短路恢复时自动重新输出24V

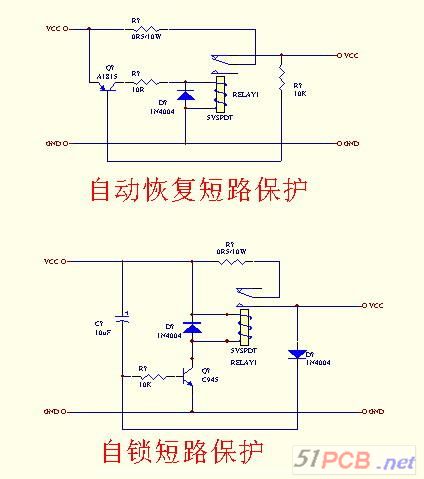

如下图是网上查到的一个电路,但是感觉电路有问题吧。就是24V切断后,怎么可能维持三极管导通呢?
下载附件
2016-7-19 22:32 上传
这是网上的分析:
图一:自动恢复短路保护原理
在正常情况下,负载通过继电器常闭接点供电,采样电阻上的压降不足以使Q导通;
短路(或过载)时采样电阻上的压降经10k电阻使Q导通,继电器吸合,常闭接点断开负载,但是三极管Q的基极经10k电阻和负载到地,使Q维持导通,继电器维持吸合,直到短路消除,三极管Q的基极电流不能维持Q继续导通,继电器释放,自动恢复正常供电。
图二:自锁短路保护原理
上电时,三极管Q的基极通过10uF电容和10k电阻启动使Q导通,继电器吸合,常开接点接通负载,Q的基极通过D1N4004和10k电阻维持Q继续导通,实现自锁;
短路时,由于10W限流电阻的存在,负载上的电压下降,不能维持Q导通,继电器释放,断开负载,实现自锁短路保护,只有再次上电才能启动。
你好,我现在电路上使用这个芯片,在IN输入端接3.3V时,可以VBB可以正常输出到OUT。但是当IN输入为0V时,为什么输出没有关闭呢?OUT还有10多V的输出!请问要怎么样才可以可靠的关闭呢?
关断后还有漏电流的。
所以如果你想不接任何负载就见到输岀零,得给后面加个电阻到地,例如10K的电阻或者更小。
当然如果后面有负载,随便有点电阻,就可以直接看到输岀零了。
其实如果它是个理想的开关,关断后你也是不能量电压的。你想想,对不对?等于两个表笔悬空了,啥也量不到。
谢谢!确实如你所说加负载后是可以测到接近于零的电压。模电没学好(没整明白关断时为什么漏电流会导致输出测量时出现10多V)!再请教问个问题,这个IC的IN控制脚用3.3V控应该没什么问题吧,还是说得用5V?以下是手册对IN的数据说明
下载附件
2016-8-3 23:03 上传
