1、目前的设计需求是8个通道测量+-10V以内的信号，各个通道采样频率250HZ
目前的电路架构：
MCU+AD7124-4+8路模拟开关切换采集电压0-10v
其中AD7124-4最高采样率19.2khz，单片机stm32f103
目前遇到的问题：

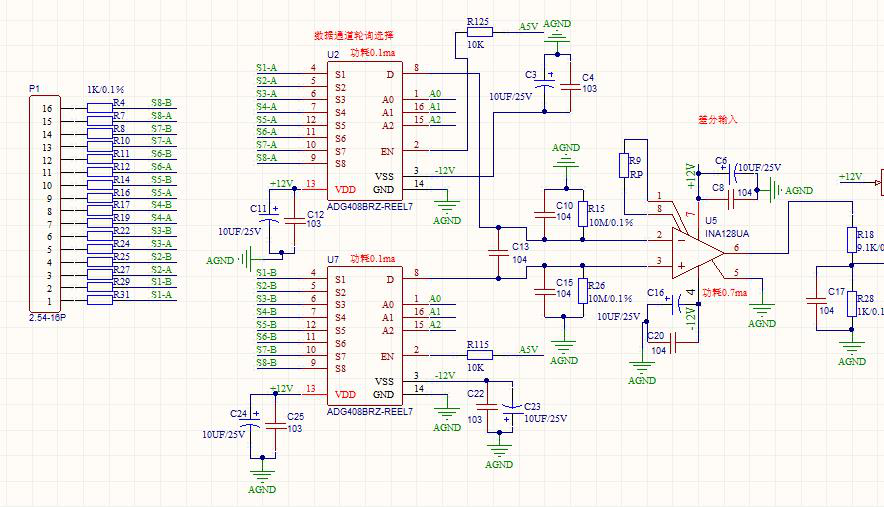

信号经过——》模拟开关后——》经过INA128差分转单端输入
下载附件
2019-6-12 09:06 上传
目前的电路架构：
MCU+AD7124-4+8路模拟开关切换采集电压0-10v
其中AD7124-4最高采样率19.2khz，单片机stm32f103
目前遇到的问题：
信号经过——》模拟开关后——》经过INA128差分转单端输入
下载附件
2019-6-12 09:06 上传
友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。
下载附件
2019-6-12 09:11 上传
这个ADC输入没有高防护ESD，所以经过了运放信号调理
ESD的问题用TVS去解决，加模拟开关和运放只是为了这个？还是信号幅值的问题？
