求助RX8025T无ACK应答信号（有逻辑分析图）

2020-01-13 18:23发布

站内问答 / 51单片机
14713 9 9
只是写了一 个简单的测试程序，上电就直接读取时间，程序如下：
void start(void)
{
        sda=1;
        Delay_us(10);
        scl=1;
        Delay_us(10);
        sda=0;
        Delay_us(10);
}

void stop(void)
{
        sda=0;
        Delay_us(10);
        scl=1;
        Delay_us(10);
        sda=1;
        Delay_us(10);
}

void ack(void)
{
        unsigned char i=200;
        scl=1;
        Delay_us(10);
        while ((sda==1)&&(i>0))i--;
        scl=0;
        Delay_us(10);
}

void iicinit(void)
{
        sda=1;
        scl=1;
}

void iicwr_byte(unsigned char dat)
{
        unsigned char i;
        scl=0;
        for(i=0;i<8;i++)
        {
                if(dat&0x80)
                {
                        sda=1;
                }
                else
                {
                        sda=0;
                }
                dat=dat<<1;
                Delay_us(10);
                scl=1;
                Delay_us(10);
                scl=0;
                Delay_us(10);
        }
}
void READ_TIM(void)
{
        start();                   //1
        iicwr_byte(0x64);  //2
        ack();                           //3
        iicwr_byte(0x00);  //4
        ack();                           //5
        start();                   //6
        iicwr_byte(0x65);  //7
        ack();                           //8
        TIM_Second=iicre_byte();//9 读秒
        ack();                                 //10
        TIM_Minute=iicre_byte();//9 读分钟
        ack();                                 //10
        TIM_Hour=iicre_byte();//9 读小时
        ack();                                 //10
        stop();                                 //13
}

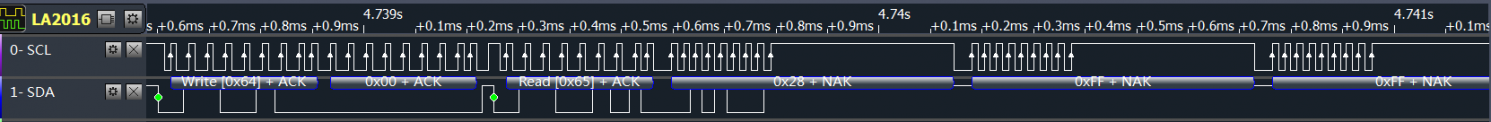

出来的实际波形图：
友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
8条回答
aozima
1楼-- · 2020-01-13 20:01
读的时候，ACK不应该是主机发的么。
laoshuhunya
2楼-- · 2020-01-14 01:44
要接收ACK，SDA需要置1拉高
wxdn
3楼-- · 2020-01-14 04:24
 精彩回答 2  元偷偷看……
wxdn
4楼-- · 2020-01-14 07:45
laoshuhunya 发表于 2019-5-8 21:19
要接收ACK，SDA需要置1拉高

试了SDA接高后，需要1秒以后，RX8025才会置高，反应需要好久，且无视SCL的状态。
laoshuhunya
5楼-- · 2020-01-14 11:44
wxdn 发表于 2019-5-8 21:23
SCL的状态需要改变吗？

SCL需要一个下降沿和一个上升沿。所有位数据（包括ACK）会在SCL下降沿发送，在SCL上升沿接收。
以下模拟IIC的发送ACK和接收ACK函数供参考。（最好在PC上看，因为在手机屏幕上长注释会换行）

  1. //*****************************************************************************主机发送应答信号
  2. // SendAck_NBCA_MI2C Function (I2C)
  3. //-----------------------------------------------------------------------------
  4. // Return Value : None
  5. // Parameters   : I2C_Master_TypeDef *, volatile I2C_MasterAckBit_TypeDef
  6. /*-----------------------------------------------------------------------------
  7.    功能说明：
  8.      （1）函数返回值：
  9.      （2）pMasterx_I2C：指向结构体 I2C_Master_TypeDef 的指针变量，HDI函数通过此指针变量操作I2C总线。
  10.      （3）AckBit：主机要发送的应答信号。“MI2C_ACK”为正态应答信号（逻辑“0”），“MI2C_NACK”为反态应答信号（逻辑“1”）。
  11. ------------------------------------------------------------------------------*/

  13. void SendAck_NBCA_MI2C(I2C_Master_TypeDef * pMasterx_I2C, volatile I2C_MasterAckBit_TypeDef AckBit)
  14. {
  15.     Delay_MI2C(pMasterx_I2C->DelayTime_MI2C);
  16.     (AckBit)? (SDAW1()): (SDAW0());
  17.     Delay_MI2C(pMasterx_I2C->DelayTime_MI2C);

  19.     SCLW1();
  20.     Delay_MI2C(pMasterx_I2C->DelayTime_MI2C);
  21.     SCLW0();
  22. }

  24. //*****************************************************************************主机接收应答信号
  25. // RecAck_NBCA_MI2C Function (I2C)
  26. //-----------------------------------------------------------------------------
  27. // Return Value : uint8_t
  28. // Parameters   : I2C_Master_TypeDef *
  29. /*-----------------------------------------------------------------------------
  30.    功能说明：
  31.      （1）函数返回值：接收到的应答信号。数值“0”为正态应答信号（MI2C_ACK），数值“1”为反态应答信号（MI2C_NACK）。
  32.      （2）pMasterx_I2C：指向结构体 I2C_Master_TypeDef 的指针变量，HDI函数通过此指针变量操作I2C总线。
  33. ------------------------------------------------------------------------------*/

  35. uint8_t RecAck_NBCA_MI2C(I2C_Master_TypeDef * pMasterx_I2C)
  36. {
  37.     volatile uint8_t AckBit;
  38. //-------------------------------------------------------------
  39.     Delay_MI2C(pMasterx_I2C->DelayTime_MI2C);
  40.     SDAW1();
  41.     Delay_MI2C(pMasterx_I2C->DelayTime_MI2C);

  43.     SCLW1();
  44.     AckBit = (SDAR())? (MI2C_NACK): (MI2C_ACK);

  46.     Delay_MI2C(pMasterx_I2C->DelayTime_MI2C);
  47.     SCLW0();
  48. //-------------------------------------------------------------
  49.     return AckBit;
  50. }
复制代码
wxdn
6楼-- · 2020-01-14 15:49
laoshuhunya 发表于 2019-5-8 21:48
SCL需要一个下降沿和一个上升沿。所有位数据（包括ACK）会在SCL下降沿发送，在SCL上升沿接收。
以下模拟I ...

试了，还是不行，奇怪了。


下载附件

2019-5-8 22:23 上传
