前段时间写了一个BCD码转GRAY码的小程序，结果在做门级仿真时，出现了很多“毛刺”，听取了大家的意见后，重新改了程序，发现“毛刺”的个数是比上次的少了，但还是存在，麻烦斑竹给修改一下！谢谢……
PS：以前帖子的链接：
    http://bbs.eeworld.com.cn/thread-254513-1-2.html

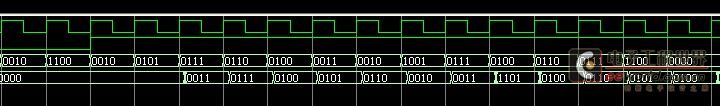

修改逻辑后的仿真图：



*******************************程序代码************************************
`timescale        1ns / 1ps
module                 BCD2GRAY( SysClk, SysRst_n, BCD, GRAY );
input                        SysRst_n, SysClk;
input        [3:0]        BCD;
output        [3:0]        GRAY;

reg                [3:0]        GRAY;
reg                [3:0]        BCDTemp;
always @ ( posedge SysClk or negedge SysRst_n )
        if ( !SysRst_n )
                BCDTemp <= 4'b0;
        else
        begin
                BCDTemp[0] <= BCD[0];
                BCDTemp[1] <= BCD[1];
                BCDTemp[2] <= BCD[2];
                BCDTemp[3] <= BCD[3];
        end

always @ ( posedge SysClk or negedge SysRst_n )
        if ( !SysRst_n )
                GRAY <= 4'b0;
        else
        begin
                GRAY[0] <= BCDTemp[0] ^ BCDTemp[1];
                GRAY[1] <= BCDTemp[1] ^ BCDTemp[2];
                GRAY[2] <= BCDTemp[2] ^ BCDTemp[3];
                GRAY[3] <= BCDTemp[3];
        end

endmodule
*************************************Testbech*********************************
`timescale  1ns / 1ps
module        BCD2GRAY_TEST();

reg                                        SysClk, SysRst_n;
reg                [3:0]                BCD;
wire        [3:0]                GRAY;

initial
begin
        SysClk = 1'b1;
        forever
                #25 SysClk = ~SysClk;
end

initial
begin
        SysRst_n = 1'b1;
        #50 SysRst_n = 1'b0;
        #200 SysRst_n = 1'b1;
        #100000;
        $stop;
end

always @ ( posedge SysClk )
begin
        BCD = {$random} % 15;
end
/*
always @ ( posedge WrClk or negedge SysRst_n )
        if ( !SysRst_n )
                BCDTemp <= 4'b0;
        else
                BCDTemp <= BCD >> 1;
assign GRAY_r = BCDTemp ^ BCD;
*/

BCD2GRAY                BCD2GRAY_INST(
                                                .SysClk(SysClk),
                                                .SysRst_n(SysRst_n),
                                                .BCD(BCD),
                                                .GRAY(GRAY)
                                                );

endmodule 此帖出自小平头技术问答
