本帖最后由 xfdr 于 2014-1-4 17:39 编辑

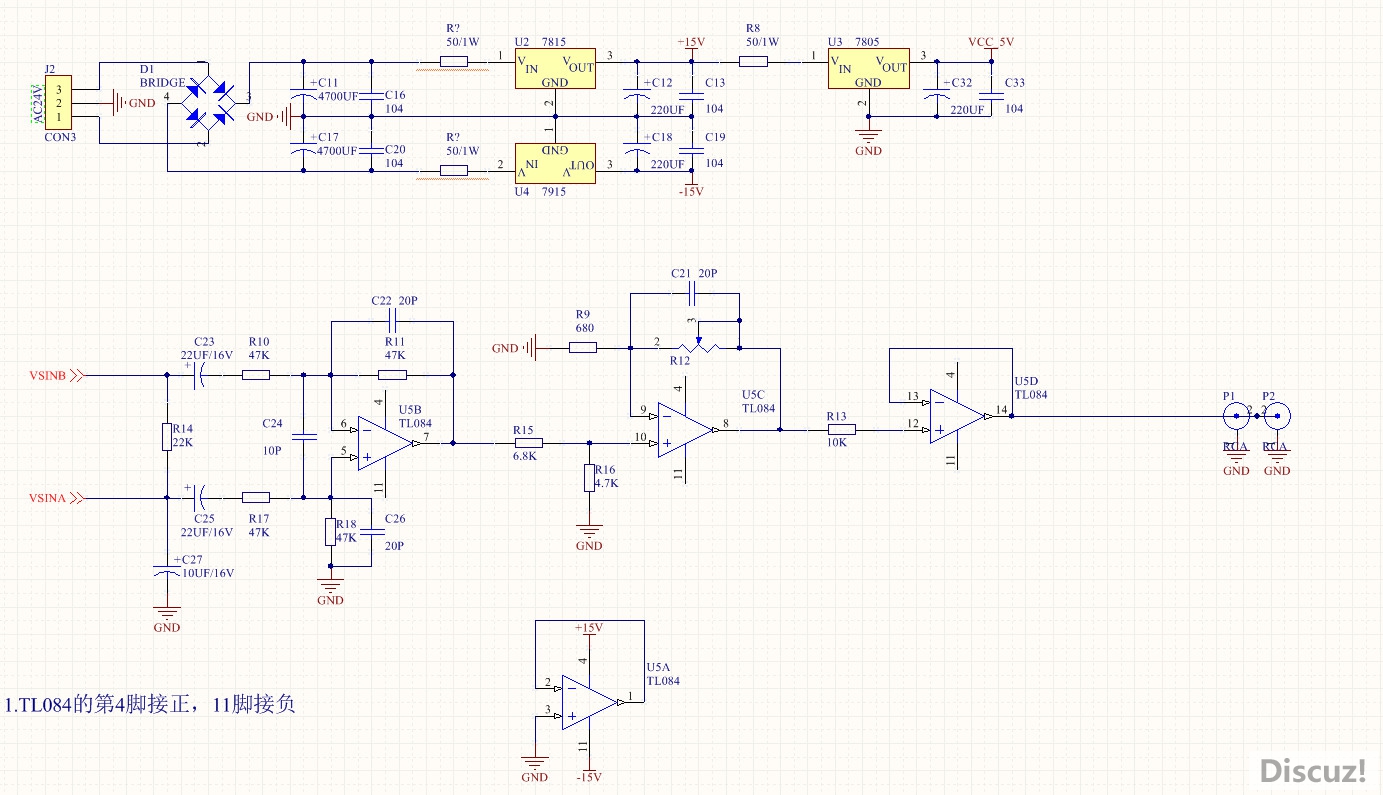

大家好，最近没事用ADA850做了个信号发生器，它的两个正弦波输出相位是相反的，两个输出都用上了，这样输出幅度可以加倍，但是发现输出波形下边有缺口，原因还没查到，单个输出对地还没有测量，不知道是不是有一个输出有问题，板子不在手里，明天试一下，不知道跟程序有没有关，还是硬件有问题？
这个只是用在音频范围内的，所以程序限定到了20-20K，用TL084放大到了12V左右（万用表测的）加了扫频功能，是线性扫的，感觉不太好，出来的声音和市面上的扫频仪不太一样，那种好像是对数扫频的，怎么处理对数还不大清楚，现在是波形有问题，希望有做过的朋友指点一二啊！先谢谢了！
下载附件
2014-1-4 17:19 上传
大家好，最近没事用ADA850做了个信号发生器，它的两个正弦波输出相位是相反的，两个输出都用上了，这样输出幅度可以加倍，但是发现输出波形下边有缺口，原因还没查到，单个输出对地还没有测量，不知道是不是有一个输出有问题，板子不在手里，明天试一下，不知道跟程序有没有关，还是硬件有问题？
这个只是用在音频范围内的，所以程序限定到了20-20K，用TL084放大到了12V左右（万用表测的）加了扫频功能，是线性扫的，感觉不太好，出来的声音和市面上的扫频仪不太一样，那种好像是对数扫频的，怎么处理对数还不大清楚，现在是波形有问题，希望有做过的朋友指点一二啊！先谢谢了！
下载附件
2014-1-4 17:19 上传
友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。
谢谢大师指点！，要搭三阶滤波器的话，是用运放搭吗，还是用LRC呢，在现有基础上好修改吗？那些元件参数不知道怎么调，大师能给个思路吗？另外记得以前在洞洞板上测试是没有问题的。现在不知道这波形是怎么回事？
音频范围肯定是运放搭有源滤波好了，AD9850的时钟频率比较高，2阶sallen-key应该也可以了，把U5C的电路改一下就行。
还有你的C27是打算干嘛的？不应该放个电容在那里的。
