求助,新人画原理图报错:Nets Wire GND has multiple names

2020-01-21 21:38发布

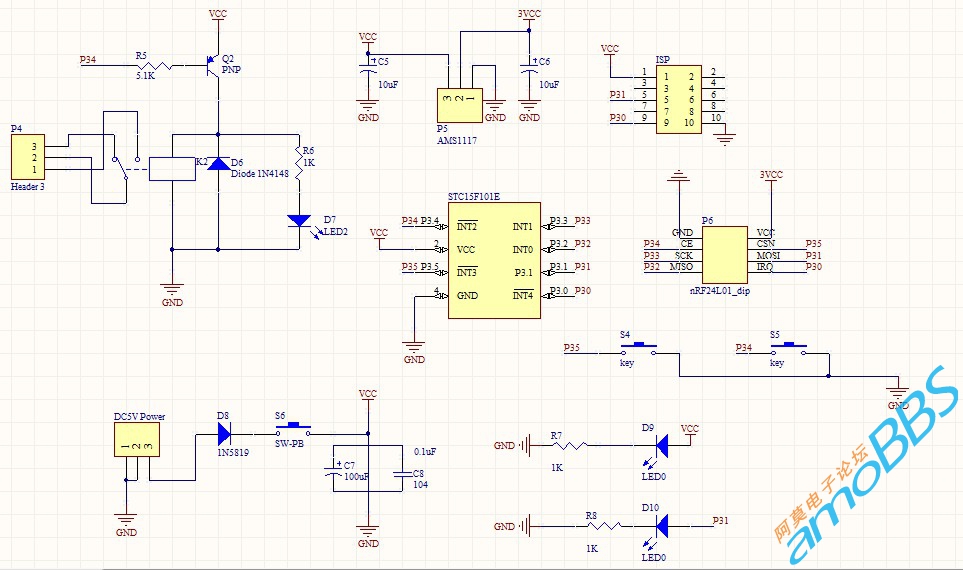

本人为了做个nRF24L01的小控制板,现学现用画了个原理图,接触Altium Designer不到10天,但是画完编译项目的时候,总是报错:Nets Wire GND has multiple names,这是怎么回事呢?谢谢大家帮助了!

这里面的VCC以及GND我都是从工具栏拖过来直接放置的,为何一直报错呢?哪里不对呢?谢谢大家帮助!
友情提示: 此问题已得到解决,问题已经关闭,关闭后问题禁止继续编辑,回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
8条回答
ap0705307
1楼-- · 2020-01-22 02:17
看下面两个地的图标,一个命名为GND,一个为VCC
345161974
2楼-- · 2020-01-22 02:51
ap0705307 发表于 2013-3-15 00:13
看下面两个地的图标,一个命名为GND,一个为VCC

哪个地方呢?我还是不太清楚额,能具体讲下么?我还困在这里呢
dongls
3楼-- · 2020-01-22 06:38
nRF2401_dip的GND图标与别的GND的图标不一样,把nRF2401_dip的GND写成了VCC的网络结点吧。
345161974
4楼-- · 2020-01-22 09:40
 精彩回答 2  元偷偷看……
xiaoquguang
5楼-- · 2020-01-22 12:44
我也遇到这种问题!但是GND都是一样的啊  怎么还会有警告啊?
345161974
6楼-- · 2020-01-22 14:31
xiaoquguang 发表于 2014-12-2 13:58
我也遇到这种问题!但是GND都是一样的啊  怎么还会有警告啊?

不管它,我就没管,直接强制连接,做出来的板子也没什么问题,都量产了。
