{求助}前几年买的0802A液晶屏显示不正确
2020-01-23 14:29
发布
×
打开微信“扫一扫”,打开网页后点击屏幕右上角分享按钮
站内问答
/
51单片机
11323
8
8

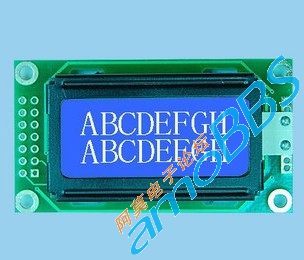

前几年买了一个0802A的眼睛显示屏
这几天找出来玩玩
没想到居然显示不正常了
怎么搞都不行
只好向大家求助
这个0802A的资料如下
(99.62 KB, 下载次数: 0)
下载附件
2013-9-8 21:52 上传
HJ0802A使用说明书.pdf
(603.4 KB, 下载次数: 16)
2013-9-8 21:52 上传 点击文件名下载附件
友情提示:
此问题已得到解决,问题已经关闭,关闭后问题禁止继续编辑,回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
7条回答
lxa0
1楼-- · 2020-01-23 19:28
试验代码如下:
mm:nop
mov r7,#0ffh
d1:mov r6,#0ffh
djnz r6,$
djnz r7,d1
MOV a,#01h ;清屏
ACALL wwcom
MOV a,#38h ;8位2行5x7点阵
ACALL wwcom
MOV a,#06h ;显示器开、光标关、闪烁关
ACALL wwcom
MOV a,#0ch ;文字不动,光标自动右移
ACALL wwcom
MOV a,#80H ;写入显示起始地址(第1行第1个位置)
ACALL wwcom
MOV a,01000001B ;字母A的代码
SETB RS
CLR RW
setb E
nop
ACALL dbff
SETB E
nop
CLR E
mov p1,#0ffh
AJMP $
wwcom:push acc
CLR RS ;写入控制命令的子程序
CLR RW
setb e
nop
mov p1,a
CLR e
pop acc
RET
dbff:nop ;判断液晶显示器是否忙的子程序
push acc
CLR RS
SETB RW
setb e
nop
MOV a,p1
CLR E
JB acc.7,dbff ;如果P1.7为高电平表示忙就循环等待RET
pop acc
ret
加载中...
绿茶山人
2楼-- · 2020-01-23 21:00
精彩回答 2 元偷偷看……
加载中...
lxa0
3楼-- · 2020-01-24 02:54
绿茶山人 发表于 2013-9-11 18:40
可能是坏了,概率比较大
我也怀疑是硬件的问题
先不搞了
休息几天再说~~~~~~~~~~~~~~~~~~~~~~~~~~~~
加载中...
lxa0
4楼-- · 2020-01-24 08:12
有知道的朋友请继续发言~~~~~~~~~~~
多谢
加载中...
lxa0
5楼-- · 2020-01-24 11:15
今天按资料的介绍
对读写时间做了调整
居然成功啦
哈哈
感谢大家前面对我的帮助
谢谢
加载中...
eedesign
6楼-- · 2020-01-24 16:05
楼主真有恒心,隔了一年又重新搞出来了,佩服,我调不出来的就丢哪里了
