proteus中的液晶屏ampire 12864自带ASCII字符吗

2020-01-25 15:21发布

站内问答 / 51单片机
5804 8 8
本帖最后由 一匹狼 于 2013-12-31 17:47 编辑

问题已解决
注意：proteus 中但1602有ASCII字库，12864不带字库

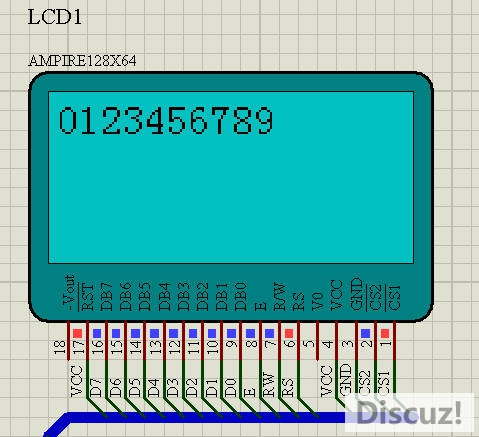

0~9纵向取模得到

  1. unsigned char code n0[]={/*--  文字:  0  --*/
  2. /*--  宋体12;  此字体下对应的点阵为：宽x高=8x16   --*/
  3. 0x00,0xE0,0x10,0x08,0x08,0x10,0xE0,0x00,0x00,0x0F,0x10,0x20,0x20,0x10,0x0F,0x00};
  4. unsigned char code n1[]={/*--  文字:  1  --*/
  5. /*--  宋体12;  此字体下对应的点阵为：宽x高=8x16   --*/
  6. 0x00,0x10,0x10,0xF8,0x00,0x00,0x00,0x00,0x00,0x20,0x20,0x3F,0x20,0x20,0x00,0x00};
  7. unsigned char code n2[]={/*--  文字:  2  --*/
  8. /*--  宋体12;  此字体下对应的点阵为：宽x高=8x16   --*/
  9. 0x00,0x70,0x08,0x08,0x08,0x88,0x70,0x00,0x00,0x30,0x28,0x24,0x22,0x21,0x30,0x00};
  10. unsigned char code n3[]={/*--  文字:  3  --*/
  11. /*--  宋体12;  此字体下对应的点阵为：宽x高=8x16   --*/
  12. 0x00,0x30,0x08,0x88,0x88,0x48,0x30,0x00,0x00,0x18,0x20,0x20,0x20,0x11,0x0E,0x00};
  13. unsigned char code n4[]={/*--  文字:  4  --*/
  14. /*--  宋体12;  此字体下对应的点阵为：宽x高=8x16   --*/
  15. 0x00,0x00,0xC0,0x20,0x10,0xF8,0x00,0x00,0x00,0x07,0x04,0x24,0x24,0x3F,0x24,0x00};
  16. unsigned char code n5[]={/*--  文字:  5  --*/
  17. /*--  宋体12;  此字体下对应的点阵为：宽x高=8x16   --*/
  18. 0x00,0xF8,0x08,0x88,0x88,0x08,0x08,0x00,0x00,0x19,0x21,0x20,0x20,0x11,0x0E,0x00};
  19. unsigned char code n6[]={/*--  文字:  6  --*/
  20. /*--  宋体12;  此字体下对应的点阵为：宽x高=8x16   --*/
  21. 0x00,0xE0,0x10,0x88,0x88,0x18,0x00,0x00,0x00,0x0F,0x11,0x20,0x20,0x11,0x0E,0x00};
  22. unsigned char code n7[]={/*--  文字:  7  --*/
  23. /*--  宋体12;  此字体下对应的点阵为：宽x高=8x16   --*/
  24. 0x00,0x38,0x08,0x08,0xC8,0x38,0x08,0x00,0x00,0x00,0x00,0x3F,0x00,0x00,0x00,0x00};
  25. unsigned char code n8[]={/*--  文字:  8  --*/
  26. /*--  宋体12;  此字体下对应的点阵为：宽x高=8x16   --*/
  27. 0x00,0x70,0x88,0x08,0x08,0x88,0x70,0x00,0x00,0x1C,0x22,0x21,0x21,0x22,0x1C,0x00};
  28. unsigned char code n9[]={/*--  文字:  9  --*/
  29. /*--  宋体12;  此字体下对应的点阵为：宽x高=8x16   --*/
  30. 0x00,0xE0,0x10,0x08,0x08,0x10,0xE0,0x00,0x00,0x00,0x31,0x22,0x22,0x11,0x0F,0x00};
复制代码

取模软件： 字模软件.rar (256.51 KB, 下载次数: 13) 2013-12-31 17:37 上传 点击文件名下载附件
取模软件绿 {MOD}版
友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
7条回答
wkman
1楼-- · 2020-01-25 20:17
 精彩回答 2  元偷偷看……
一匹狼
2楼-- · 2020-01-25 23:00
wkman 发表于 2013-12-31 08:24 ST7920 类ic的12864带字库，你先去查液晶pdf

我说的是proteus仿真用的12864
yklstudent
3楼-- · 2020-01-26 01:41
KS0108驱动的12864内部会带字库吗？
houyusheng
4楼-- · 2020-01-26 07:13
路过学习一下
一匹狼
5楼-- · 2020-01-26 08:40
yklstudent 发表于 2013-12-31 12:14 KS0108驱动的12864内部会带字库吗？

我没用过那款，12864型号很多，你找下该公司的数据手册。
yklstudent
6楼-- · 2020-01-26 10:39
 精彩回答 2  元偷偷看……
