本帖最后由 wpami 于 2013-11-12 10:48 编辑

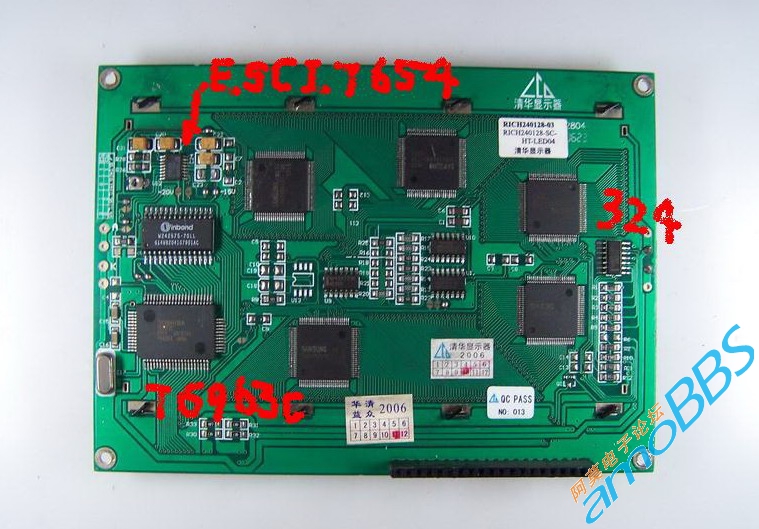

如题，最近折腾LCD点阵240128的时候，遇到奇怪问题：一种标有“清华显示器”的屏能正常显示文字、图形，但Vo脚测量不到负压！板子上是自带负压的（ESCI7654），按说Vo脚应能测到-13V左右的负压（手上其它品牌的240128该脚如此，但负压IC是其它类型的），有知道为什么的吗？（我所知，负压是调节对比度显示的）
下载附件
2013-11-12 10:48 上传
如题，最近折腾LCD点阵240128的时候，遇到奇怪问题：一种标有“清华显示器”的屏能正常显示文字、图形，但Vo脚测量不到负压！板子上是自带负压的（ESCI7654），按说Vo脚应能测到-13V左右的负压（手上其它品牌的240128该脚如此，但负压IC是其它类型的），有知道为什么的吗？（我所知，负压是调节对比度显示的）
下载附件
2013-11-12 10:48 上传
友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。
Vee接电阻到Vcc，Vo接电阻上
要注意看电阻有没有接上
“Vo是用来取偏压的”明白，但是否一定是负压呢？？
Vee如果是负压，Vo必须是负压才能正常显示
