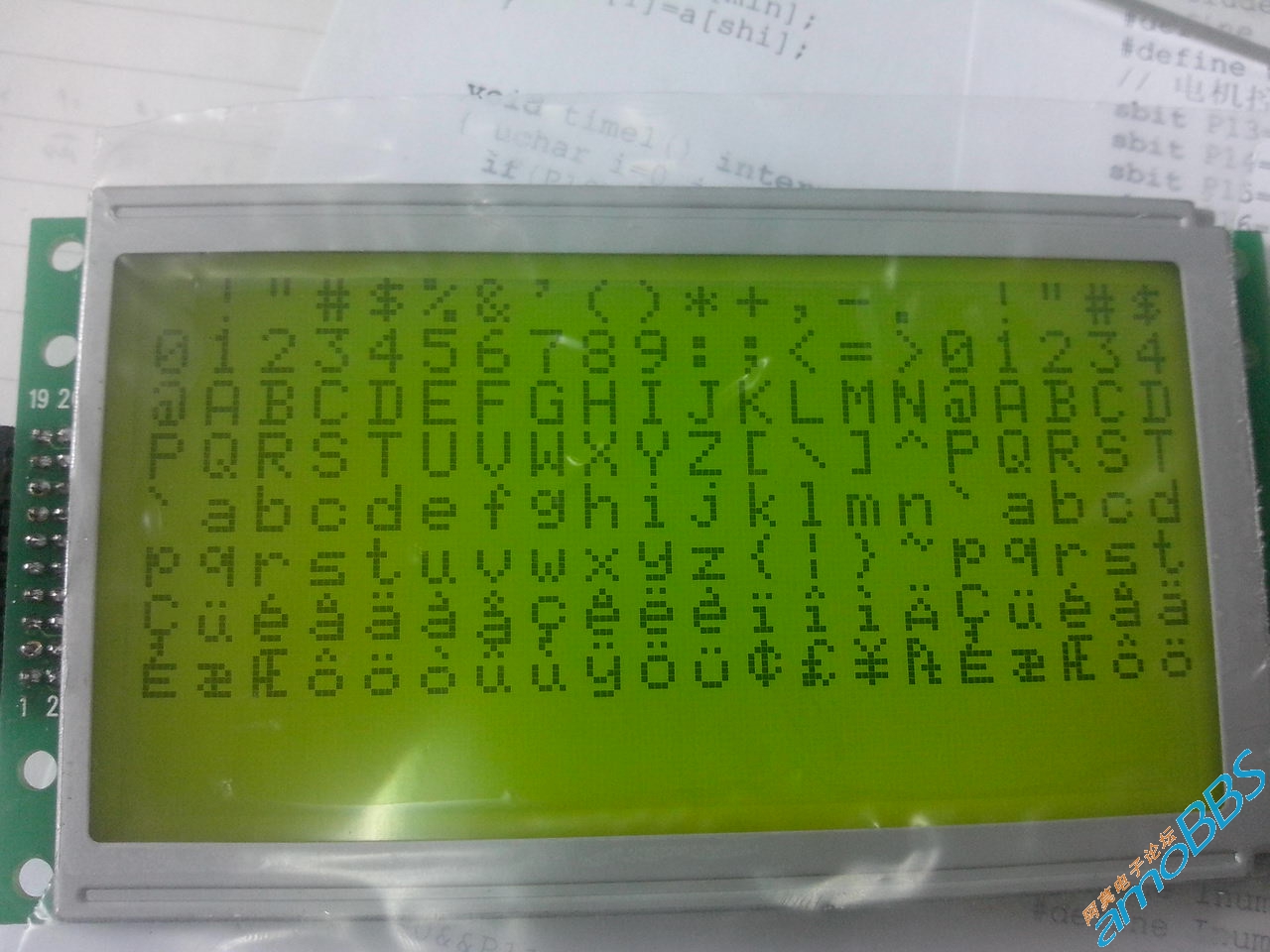

RA6963L2NA主控的16080的液晶，显示内部字符如何重复了？

2020-01-26 12:55发布

该问题目前已经被作者或者管理员关闭, 无法添加新回复

7条回答

dianzichina

1楼-- · 2020-01-26 15:59

可能是没有设置好显示的缓冲区。

gracialee

2楼-- · 2020-01-26 20:08


下载附件

2013-5-27 09:38 上传

gracialee

3楼-- · 2020-01-26 21:54

因此屏为160*80,以6*8点阵的西文字符来看，一行应该是26字符还余4个点（160＝26*6+4）；共10行。
  OutPortCom3(0x1A,0x00,0x41); /*文本区域*/  //每行显示26个字符

* 设定图形x,y值*/
void AddPointer(unsigned char x,unsigned char y)
{
  unsigned int z;
z=y*16+x+256;
  OutPortCom3(z&0xff,z/256,0x24);
}

//文本显示一个字符，x水平偏移量（0~25）26列，8行；y垂直偏移量（0~7）
void ShowChar(uchar x,uchar y,uchar dat)
{

  OutPortCom3(26*y+x,0,0x24);
  OutPortCom2(dat-0x20, 0xc0);
}

文本方式我看懂了，图形方式为何要这样设置？没看懂。
