【不懂就问】看了两种TPA系列的数字功放芯片 TPA3221（图3和4）和TPA3255（图1和2）
手册里两者都是可以双通道差分输入

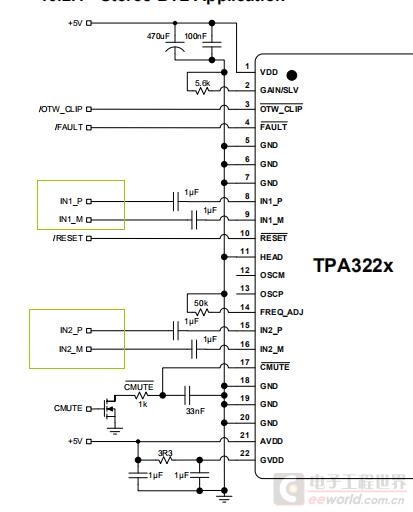

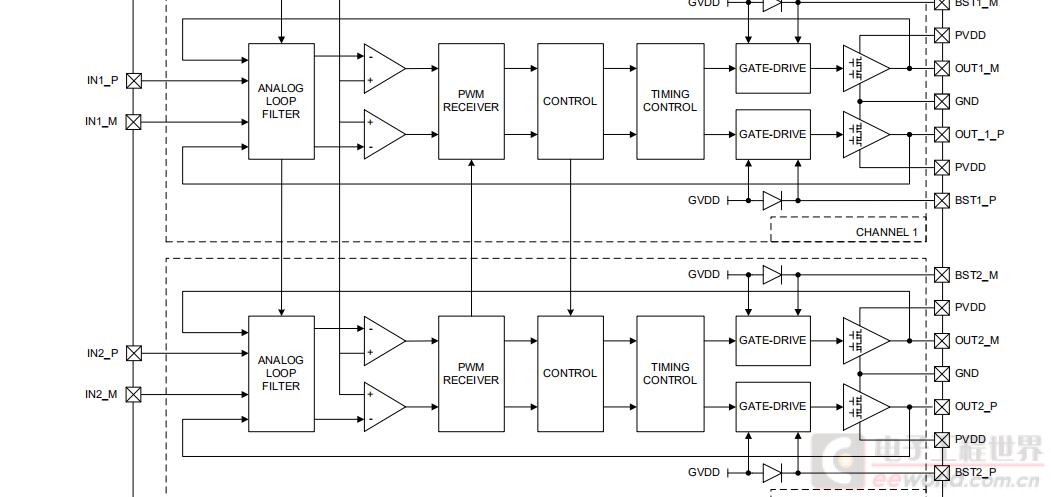

图3和4很清楚的说明了1N1-P和IN1-M是一对差分信号输入，1N2-P和IN2-M是另一对差分信号输入

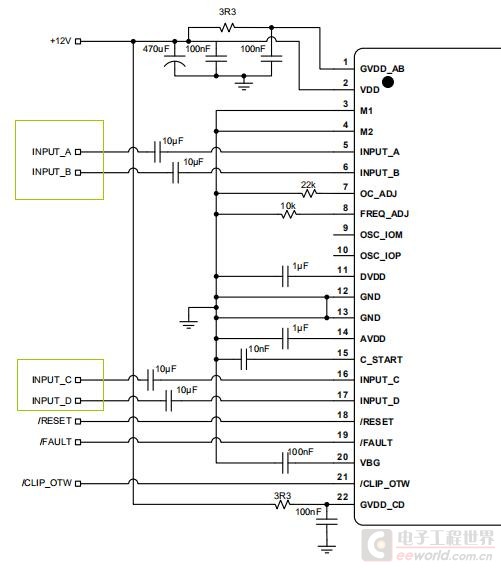

但是图1和2的四个input(A/B/C/D),外围电路视乎直接把inputA和inputB组成了一对差分输入

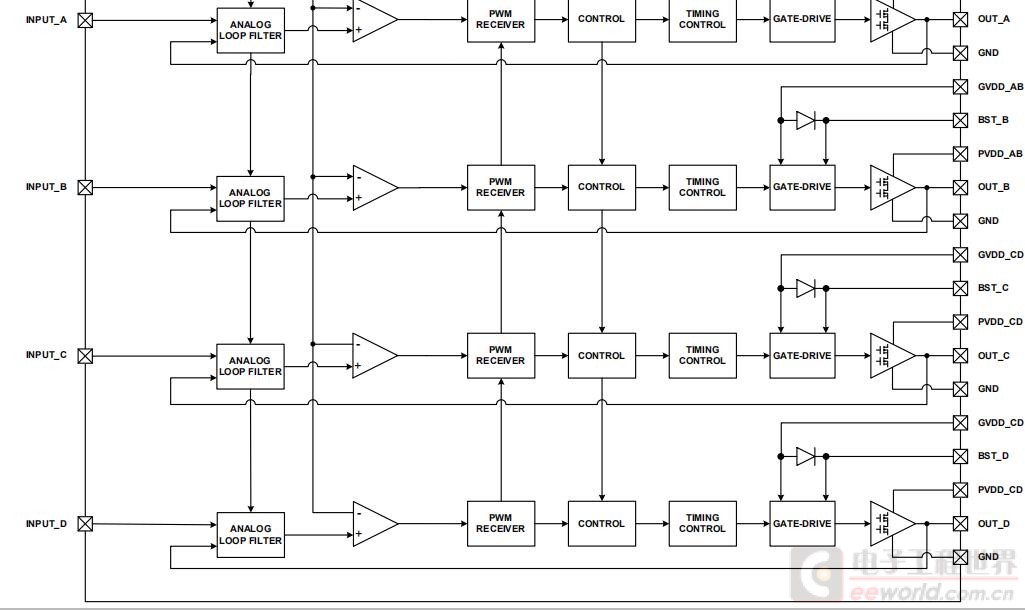

而内部的结构图（图2）像是四个input级联在一起，怎么看出哪两个输入端是一对差分输入，不像图4那样配对清晰？
图1
图2
图3
图4
手册里两者都是可以双通道差分输入
图3和4很清楚的说明了1N1-P和IN1-M是一对差分信号输入，1N2-P和IN2-M是另一对差分信号输入
但是图1和2的四个input(A/B/C/D),外围电路视乎直接把inputA和inputB组成了一对差分输入
而内部的结构图（图2）像是四个input级联在一起，怎么看出哪两个输入端是一对差分输入，不像图4那样配对清晰？
友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。
有个设计选型的问题，请教一下
TPA3221的一个引脚 加上划线的CMUTE

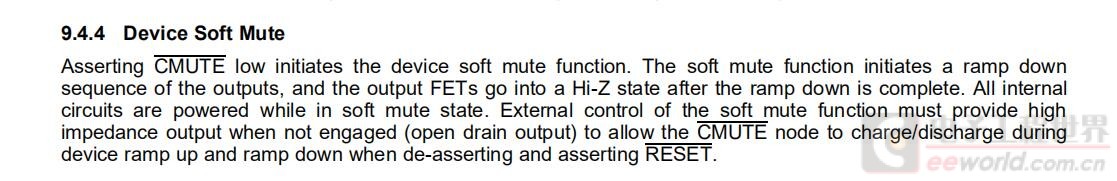

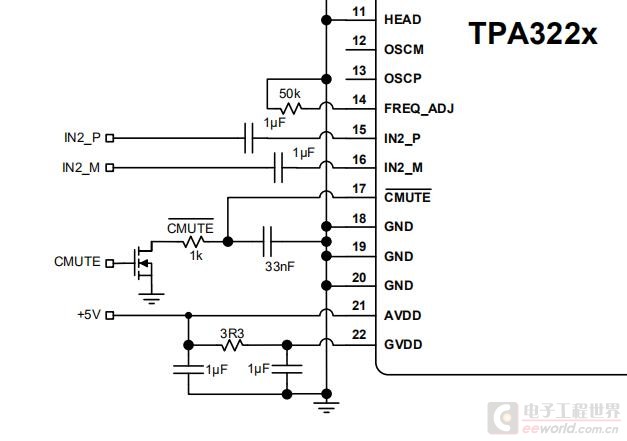

它的说明是图1，推荐应用是图2
我现在不知道通过哪些参数来选择和CMUTE相连接的N型MOSFET的型号
从图1的说明来看，次引脚功能，是使得功放静音
当加上划线的CMUTE为低电平时，可以开启此模式
那就是要导通N型MOSFET，把加上划线的CMUTE拉低，达到目的
就是要外加的信号CMUTE为高电平
那么如何选择MOSFET的型号呢？
“那么如何选择MOSFET的型号呢？”
估计任何型号小功率N沟道MOSFET都可以用。
如果需要触摸控制才需要外扩MOS管，无特别说明则任何同极性的型号都可以。
谢谢
选择了一款NMOS后，是按照3楼的图示用法直接使用，还是要给接上拉电阻出去？
应该是直接按照图中推荐来用
谢谢
