本帖最后由 shaorc 于 2019-3-21 09:56 编辑
【不懂就问】【1】差分电路如下图所示，同样是差分（差动）放大电路，为什么有这两种拓扑，有什么区别吗？
是不是图1（上图）为芯片内部电路，是原型电路，图2（下图）为常用运放符号
【2】既然信号双端输入称作差分（差动）电路，能不能有如下理解
单端输入为一个信号端，一个信号地段（模拟地），分别接在运放的同相端和反相端
但是双端输入时，即差分输入，它的作用是用于消除信号波动引起的误差
而且差分输入时，有两个信号输入端，那么在也是一个接在运放同相端，一个接在反相端吗？
可以这么理解吗？

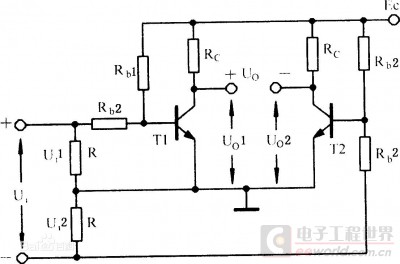

图1

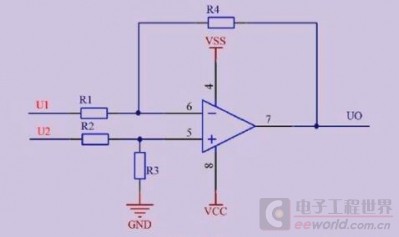

图2
【不懂就问】【1】差分电路如下图所示，同样是差分（差动）放大电路，为什么有这两种拓扑，有什么区别吗？
是不是图1（上图）为芯片内部电路，是原型电路，图2（下图）为常用运放符号
【2】既然信号双端输入称作差分（差动）电路，能不能有如下理解
单端输入为一个信号端，一个信号地段（模拟地），分别接在运放的同相端和反相端
但是双端输入时，即差分输入，它的作用是用于消除信号波动引起的误差
而且差分输入时，有两个信号输入端，那么在也是一个接在运放同相端，一个接在反相端吗？
可以这么理解吗？
友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。
前一图未加入负反馈，后一图已加入负反馈。
