这个稳压管为什么稳不住压

2019-03-25 13:08发布

站内问答 / 模拟电子
15152 19 1748

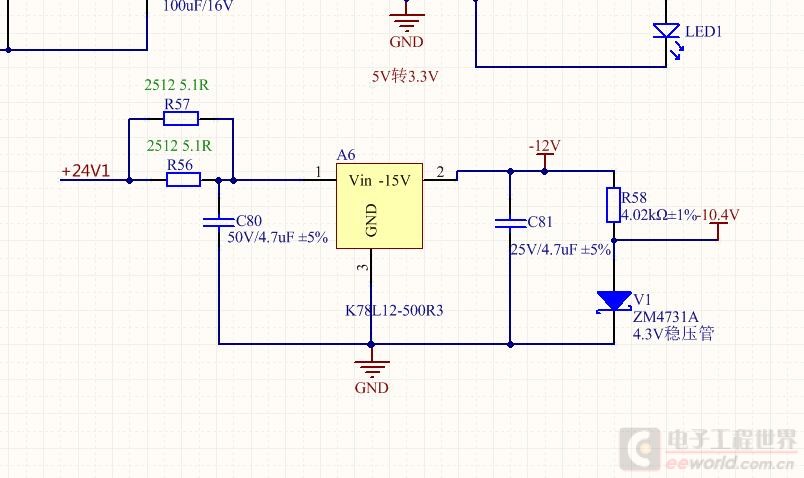

电路图如上图。
上电以后，C81两端为-12.09V，没问题。
本来设计电路的初衷是要让稳压管两端是-10V左右。
可是实测稳压管两端是-1.7V左右。
R58两端是10.4V左右。
请问高手，这个电路有错吗？问题出在哪？谢谢！
此帖出自小平头技术问答
友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
19条回答
maychang
1楼-- · 2019-03-25 15:59
< 奇怪，＋24V经过线性三端稳压芯片怎么会变成－12V？
78L12又不是开关电源芯片。
maychang
2楼-- · 2019-03-25 17:18
上电以后，C81两端为-12.09V，没问题。

你确定是负值？没有量错？
bigbat
3楼-- · 2019-03-25 17:58
没有看懂，78L12芯片是负电压输出芯片吗？我记得应该是79系列是负电源输出的呀？这个电源怎么输入是+24V而输出是负电源，不是很理解？
仙猫
4楼-- · 2019-03-25 23:43
万用表的红、黑表笔捏反了。
chenbingjy
5楼-- · 2019-03-26 04:33
 精彩回答 2  元偷偷看……
chenbingjy
6楼-- · 2019-03-26 07:55
仙猫 发表于 2019-3-9 00:36
万用表的红、黑表笔捏反了。

没捏反
