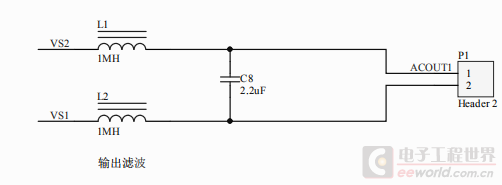

求大神帮我讲解这个滤波电路的原理以及电感,电容参数的计算

2019-03-25 13:08发布

此帖出自小平头技术问答
友情提示: 此问题已得到解决,问题已经关闭,关闭后问题禁止继续编辑,回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
17条回答
maychang
1楼-- · 2019-03-25 14:37
< 图中L1和L2是否绕在同一铁心上?还是各有各的磁路(铁心)?
是否同一磁路,这一点很重要。
PowerAnts
2楼-- · 2019-03-25 15:06
双极性SPWM正弦逆变器滤波 500-800W
PowerAnts
3楼-- · 2019-03-25 15:35
 精彩回答 2  元偷偷看……
这题我不会
4楼-- · 2019-03-25 17:43
maychang 发表于 2019-3-3 16:39
图中L1和L2是否绕在同一铁心上?还是各有各的磁路(铁心)?
是否同一磁路,这一点很重要。

不是,各有各的磁芯
maychang
5楼-- · 2019-03-25 18:34
这题我不会 发表于 2019-3-4 15:58
不是,各有各的磁芯

各有各的磁芯,那就不是共模滤波器。
多半就是如3楼和4楼PowerAnts所说正弦逆变的滤波器。
这题我不会
6楼-- · 2019-03-25 20:04
maychang 发表于 2019-3-4 16:29
各有各的磁芯,那就不是共模滤波器。
多半就是如3楼和4楼PowerAnts所说正弦逆变的滤波器。

对啊,就是正弦逆变器的滤波器,可我不知道这个滤波电路原理,还有电感和电容参数的计算,你会吗?会的话详细写一下(电感为1mH,电容为630V/2.2uF,输出电压为24V,输出特定频率50Hz的正弦波)
