D类功放的若干问题

2019-03-25 13:08发布

【不懂就问】
D类功放属于数字型,其原理是输入信号和三角波或者锯齿波比较,生成调制波,再被功放电路放大,经过低通滤波,最后接给喇叭
有以下几个问题
【1】一块功放板的输入接的是什么?虽然知道是声音信号,但是不知道如何实现输入的,比如在公交车的报站语音,输出的是放大的清晰的声音,那么它的输入是怎么提供的呢?

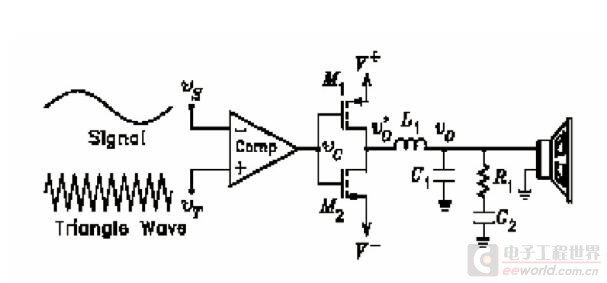

【2】如下图,典型的单端输出的D类功放,这里看的很明白是采用了推挽拓扑,但是经常可以看到D类是采用功放集成芯片(如TPA系列),这时功放芯片内就已经包含了比较器、推挽电路这些部分了吗?
【3】为什么采用低通滤波,高频信号会损坏负载(喇叭)?
【4】图中的R1和C2是阻抗匹配用吗?

友情提示: 此问题已得到解决,问题已经关闭,关闭后问题禁止继续编辑,回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
19条回答
maychang
1楼-- · 2019-03-25 19:32
< “一块功放板的输入接的是什么?”

功放板接入的是声音信号,这个信号属于模拟信号。可能是差动输入,也可能是单端输入,这要查板子的说明书。
maychang
2楼-- · 2019-03-26 01:31
 精彩回答 2  元偷偷看……
maychang
3楼-- · 2019-03-26 03:53
“但是经常可以看到D类是采用功放集成芯片(如TPA系列),这时功放芯片内就已经包含了比较器、推挽电路这些部分了吗?”

已经把比较器、推挽电路等都做到芯片内部了。这个只要仔细阅读说明书即可。
maychang
4楼-- · 2019-03-26 08:28
“为什么采用低通滤波,高频信号会损坏负载(喇叭)?”

没有的事。这是听谁说的?
maychang
5楼-- · 2019-03-26 13:15
“图中的R1和C2是阻抗匹配用吗?”

R1和C2用来使得负载阻抗变化比较小。扬声器通常是所谓“动圈式”,其构造是个线圈置于磁间隙中。有音频电流通过线圈时,线圈振动带动纸盆发声。因为是线圈,所以具有电感性,其阻抗随频率升高而升高。R1C2特性是阻抗随频率升高而降低,R1C2和扬声器并联作为负载,使得负载阻抗随频率变化比较小。此部分电路往往被称为“茹贝尔电路”。
其实,此电路中已经存在电容C1,故R1C2作用不显著,去掉也关系不大。
shaorc
6楼-- · 2019-03-26 15:28
maychang 发表于 2019-3-15 16:42
“为什么采用低通滤波,高频信号会损坏负载(喇叭)?”

没有的事。这是听谁说的?

因为在图中采用了LC滤波,就是把高频都滤除了,所以才问是不是都是采用低通滤波
