【原创】Xilinx：K7 DDR3 IP核配置教程

2020-01-26 16:24发布

本帖最后由 FPGA明德扬于 2020-1-5 10:43 编辑

本文为明德扬原创文章，转载请注明出处！

MIG IP控制器是Xilinx为用户提供的一个用于DDR控制的IP核，方便用户在即使不了解DDR的控制和读写时序的情况下，也能通过MIG IP控制器读写DDR存储器。
一、新建工程

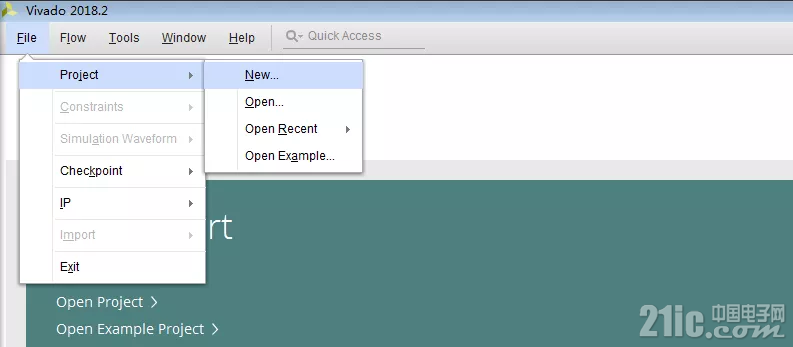

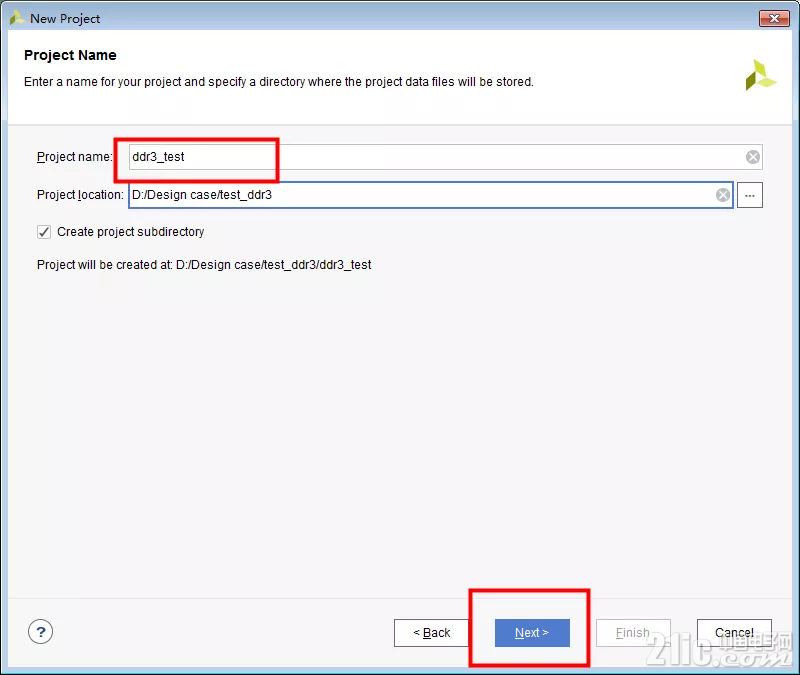

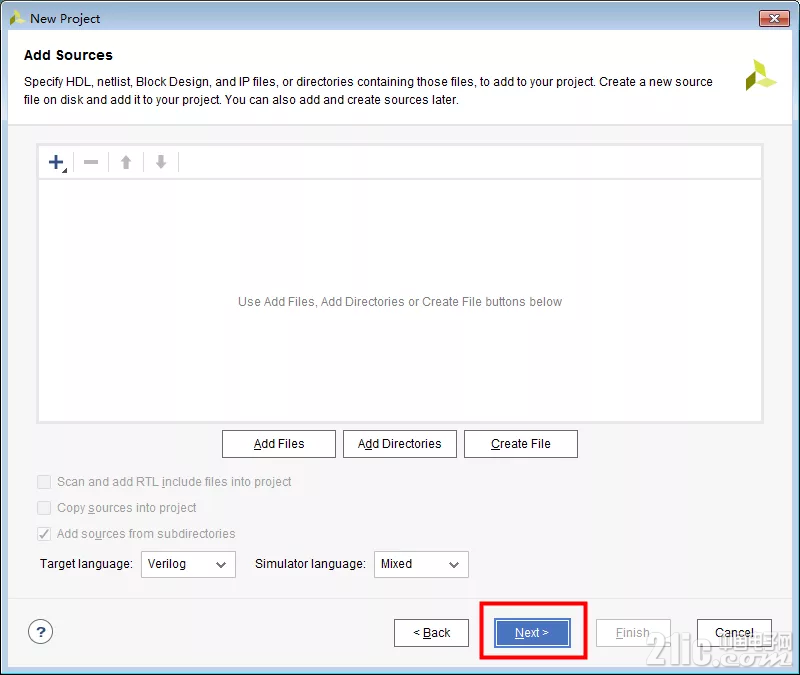

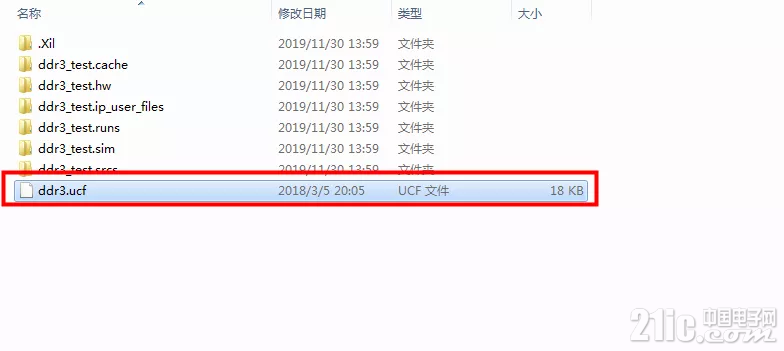

在Vivado环境里新建一个项目，可取名为 ddr3_test。

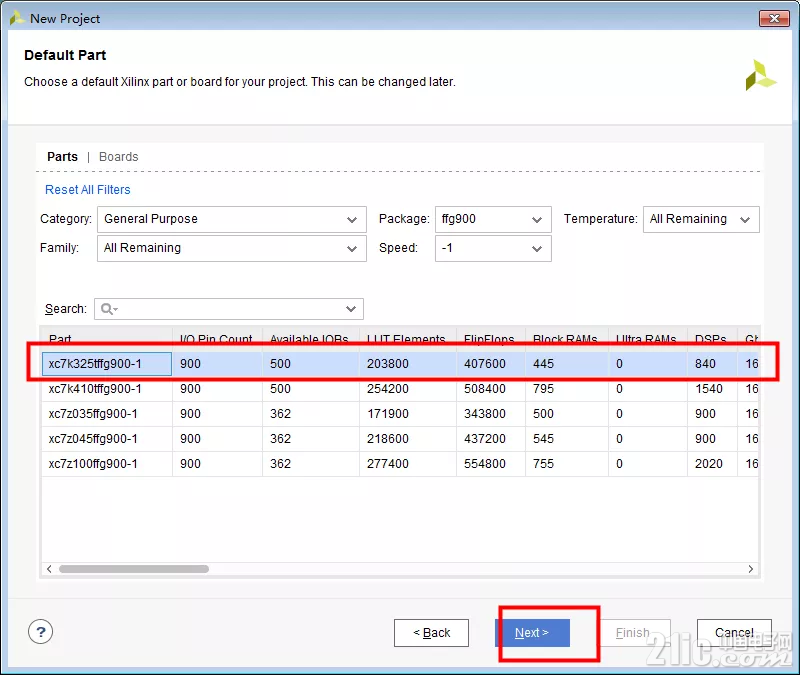

这里的芯片型号各位可以根据需要选择，我们选择的是：xc7k325tffg900-1（如下图所示）：

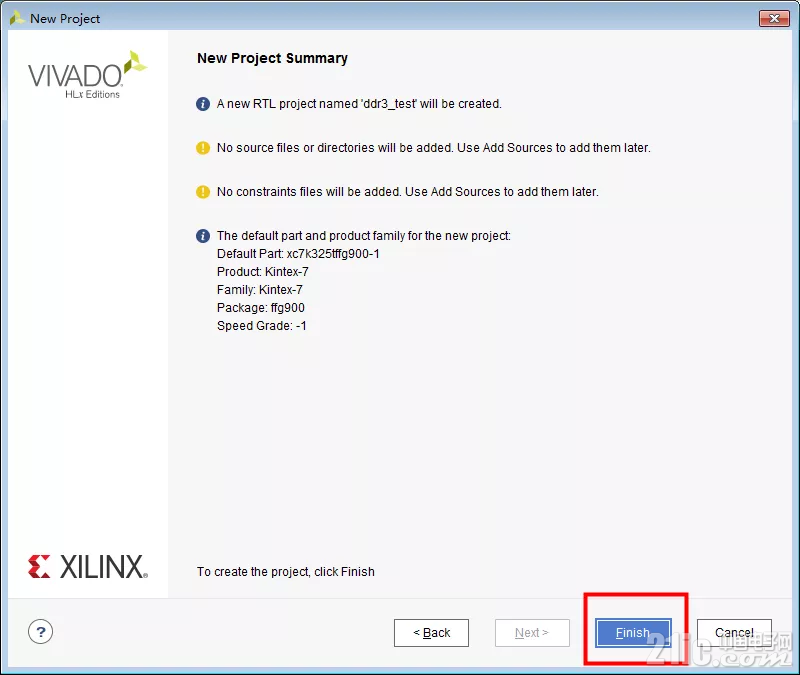

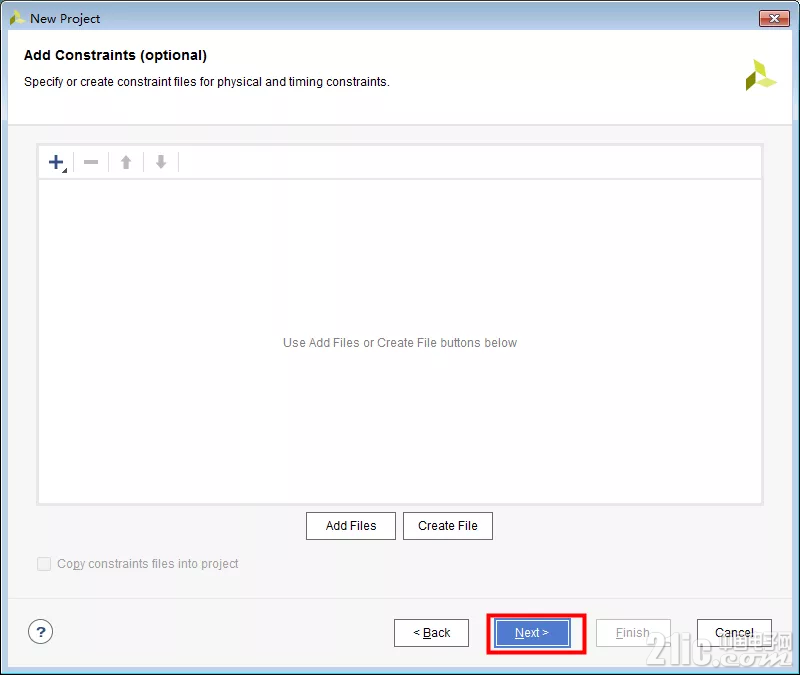

点击“Finish”结束工程的建立：

二、进入IP核配置界面

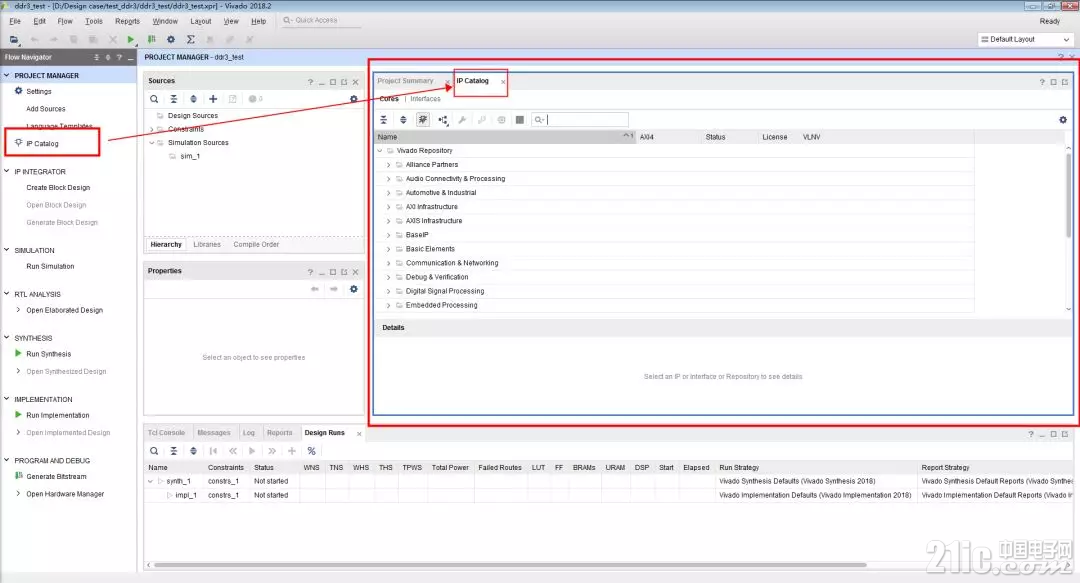

在Vivado左边界面“Project Manager”选项下，点击“IP Catalog”，进入如下图所示界面。

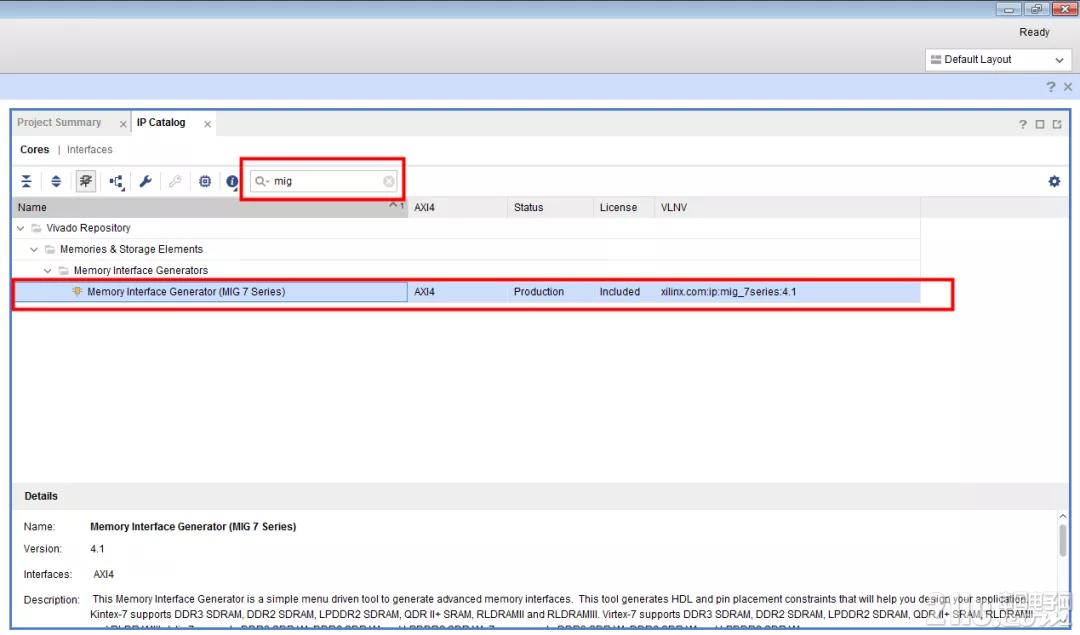

可以在搜索栏输入“MIG” 快速查找，双击“Memory Interface Generate （MIG 7 Series）”进入DDR IP核配置界面（如下图所示）。

三、IP核配置

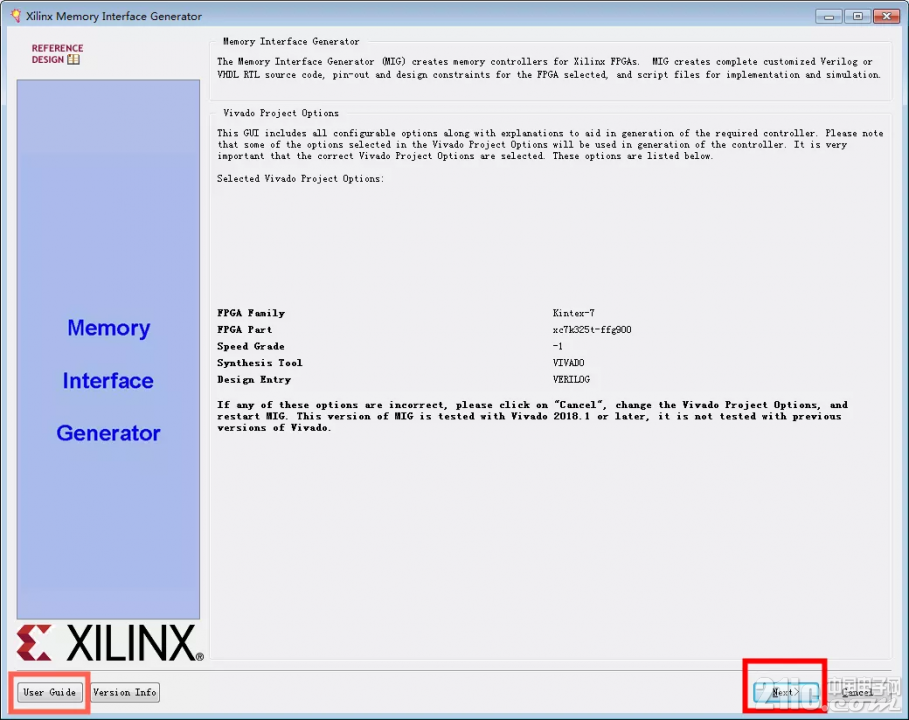

点击“Next”（如果想了解更多关于MIG的信息，可以点击左下角的“User Guide”来打开Xilinx的相关文档）。

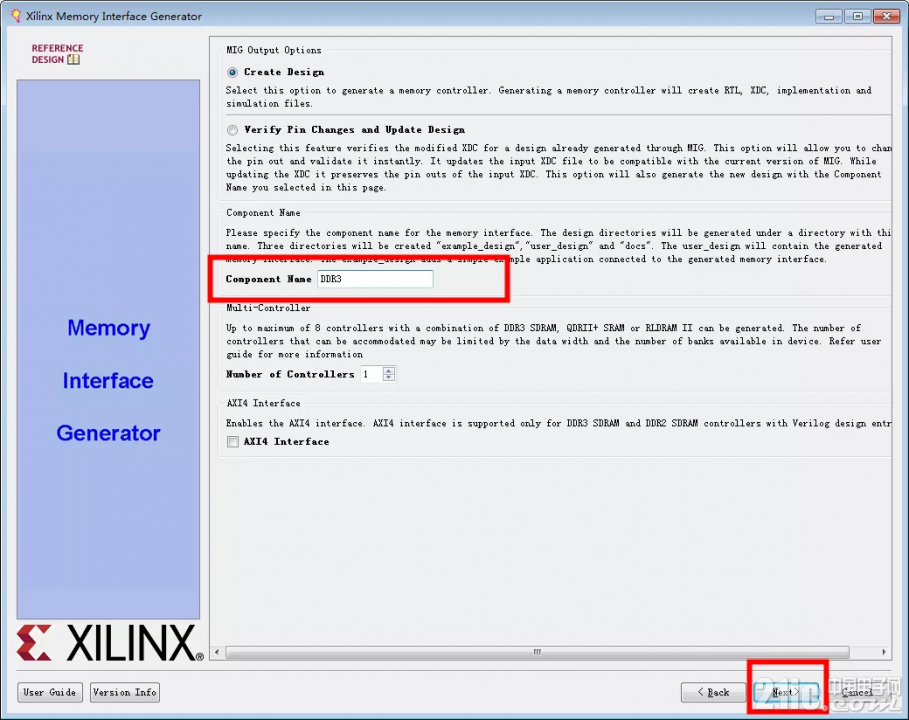

修改“Component Name”为“DDR3”，点击“Next”（如下图所示）。

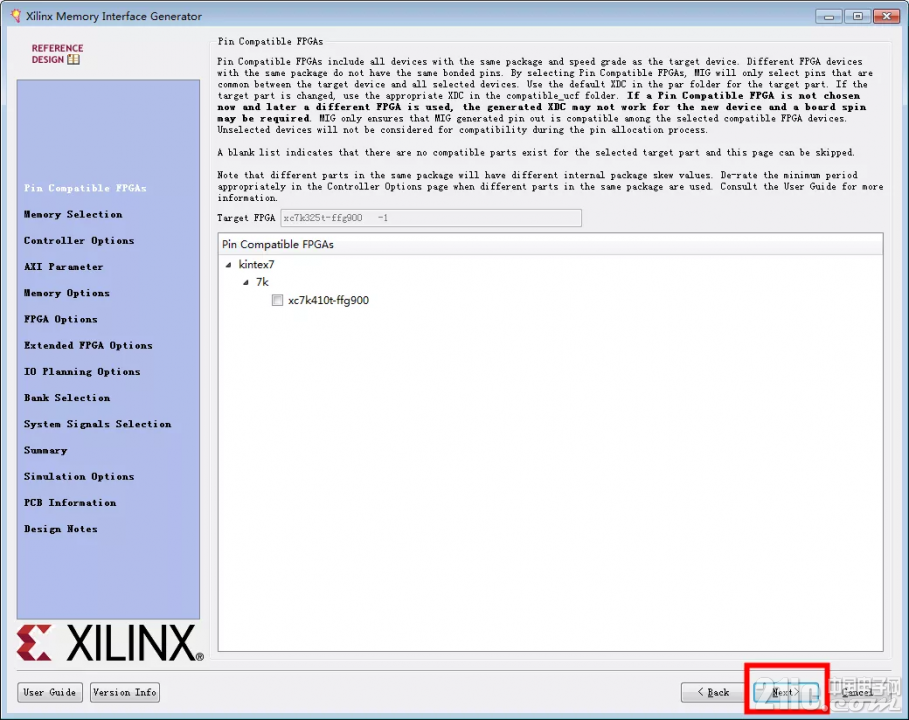

这里可以选择兼容的芯片，但我们不需要，直接点击“Next”（如下图所示）。

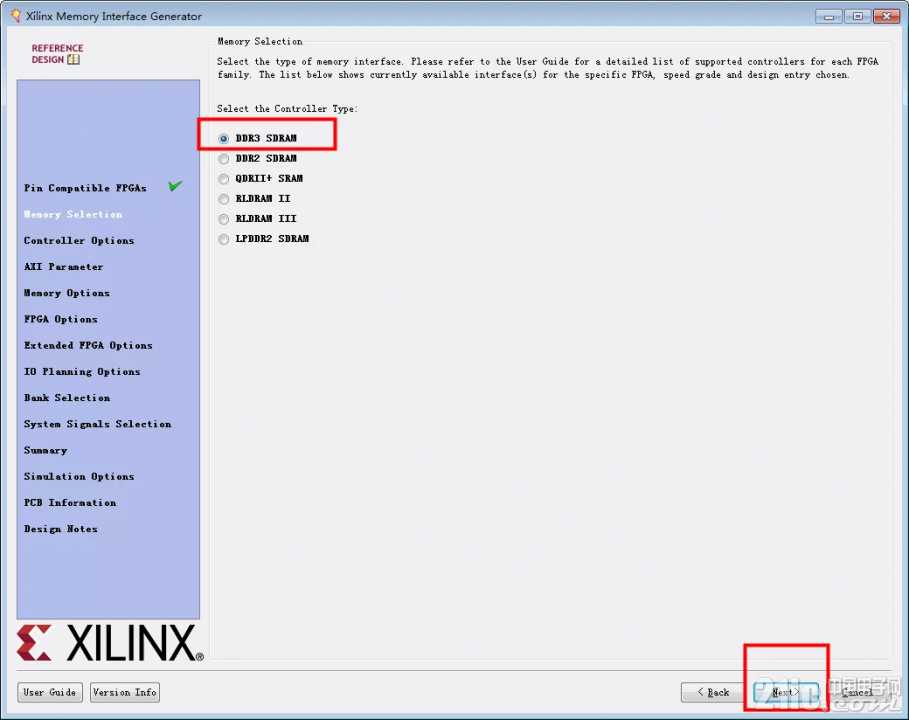

直接选择默认的“DDR3 SDRAM”，然后点击“Next”（如下图所示）。

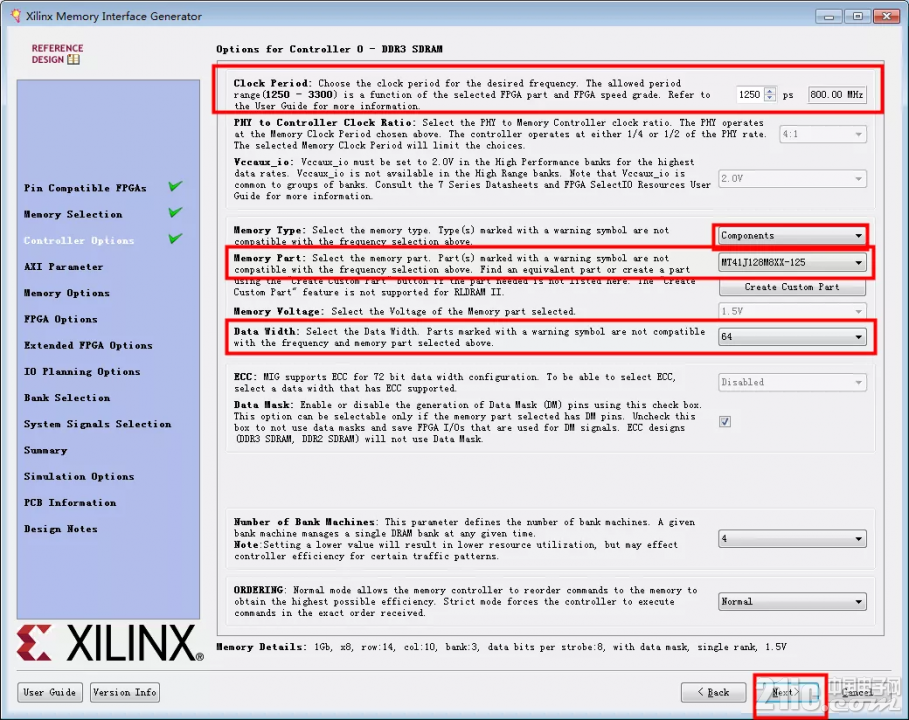

在“Memory Part”选项中，选择开发板上的型号“MT41J256m16XX-125”，数据宽度“Data Width”选择“64”位；最后“Next”（如下图所示①）。

图①：DDR3 MT41J256m16XX-125设置

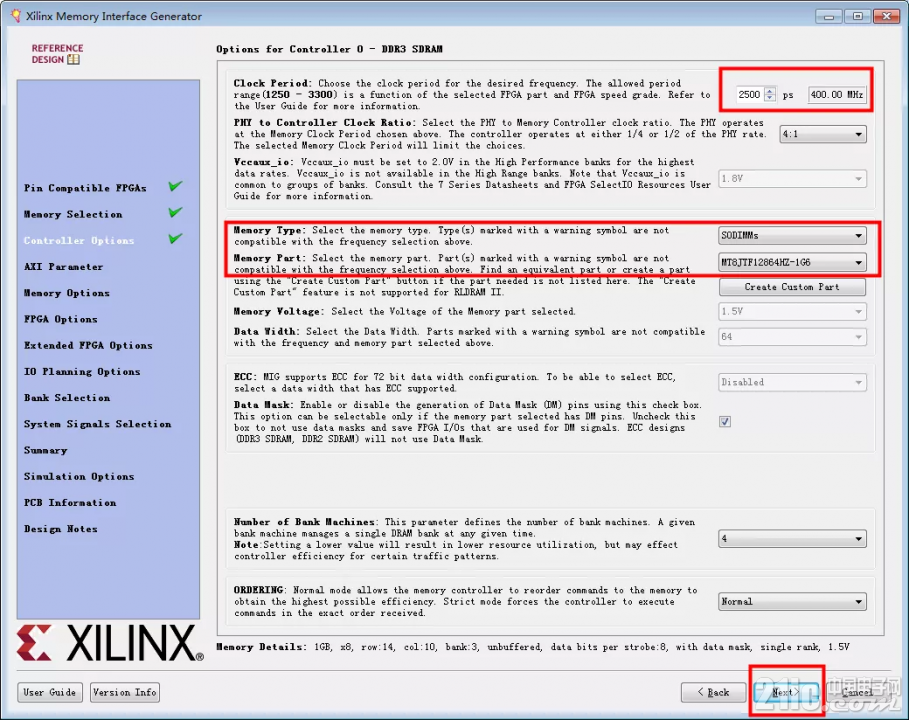

或者在“Memory Type”选项下，选择“SODIMMs”；在“Memory Part”选项下镁光内存条型号这里可选为“MT8JTF25664HZ-1G6”；在“Clock Period”设置参数为“2500ps”、“400.00MHz”（如下图所示②）；最后“Next”。

图②：型号为 MT8JTF25664HZ-1G6的镁光内存条设置

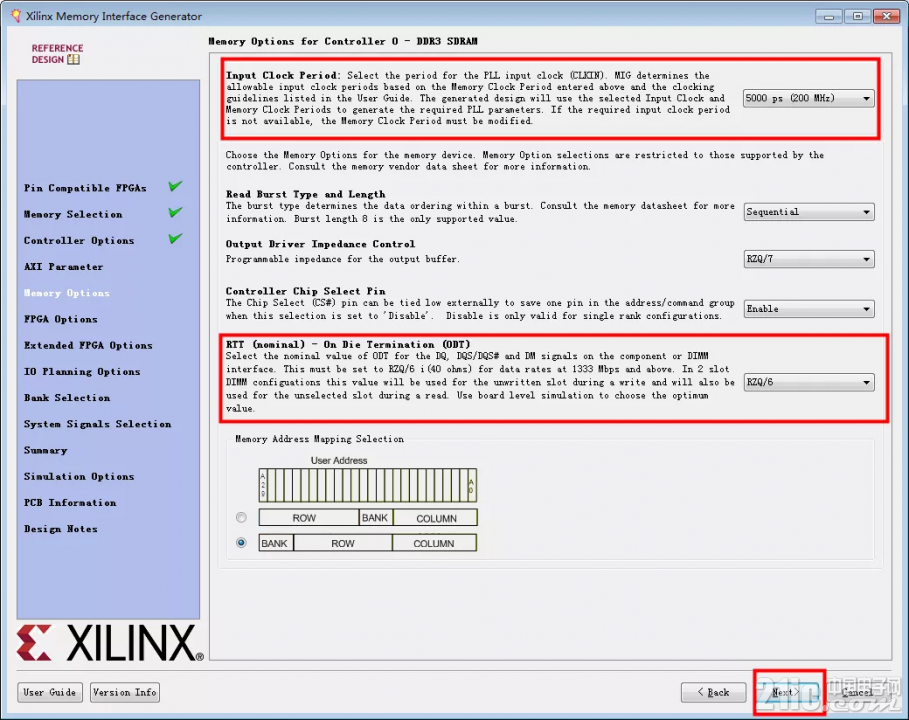

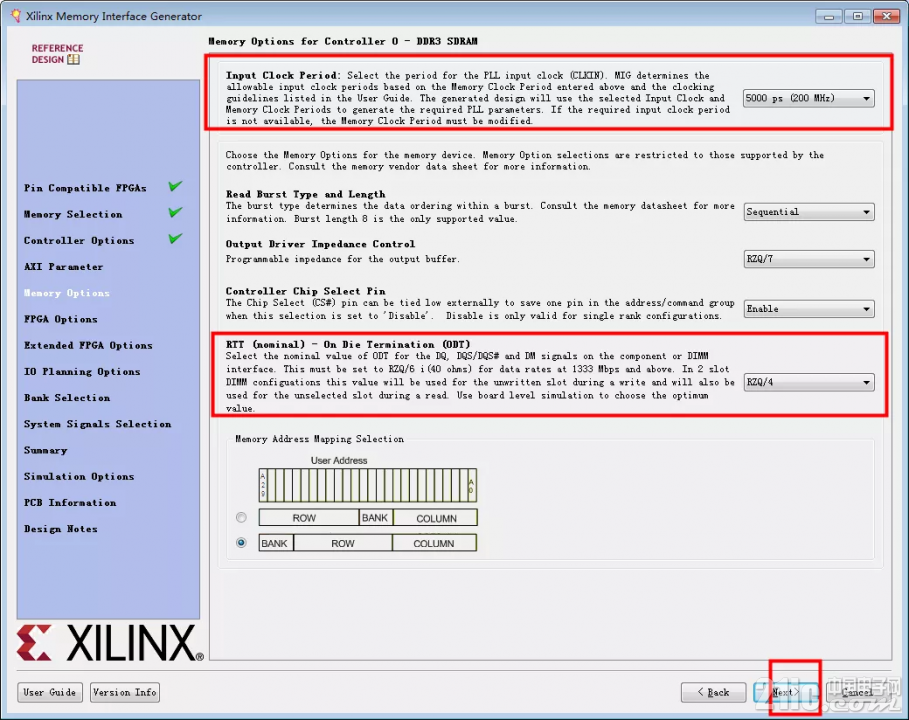

选择PLL输入时钟的频率“Input Clock Period”为“200MHz”（这个时钟需要与开发板上的时钟频率一致）；“RTT（nominal）- On Die Termination（ODT）”选项下的板载DDR3RTT选择“RZQ/6”（MT8JTF25664HZ-1G4选择默认“RZQ/4”）；其他设置输出阻抗值和内部的ODT内部上拉电阻值来改善DDR3的信号完整性，一般不需要修改（如下图③/④所示）；最后点击“Next”。

图③：DDR3 MT41J256m16XX-125设置

图④：型号为 MT8JTF25664HZ-1G6的镁光内存条设置

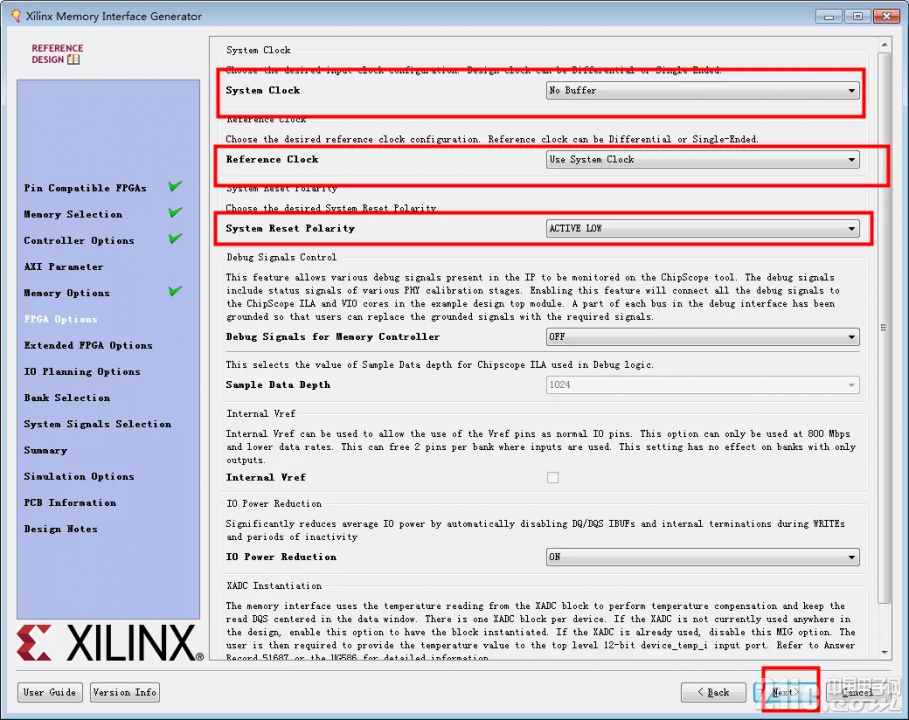

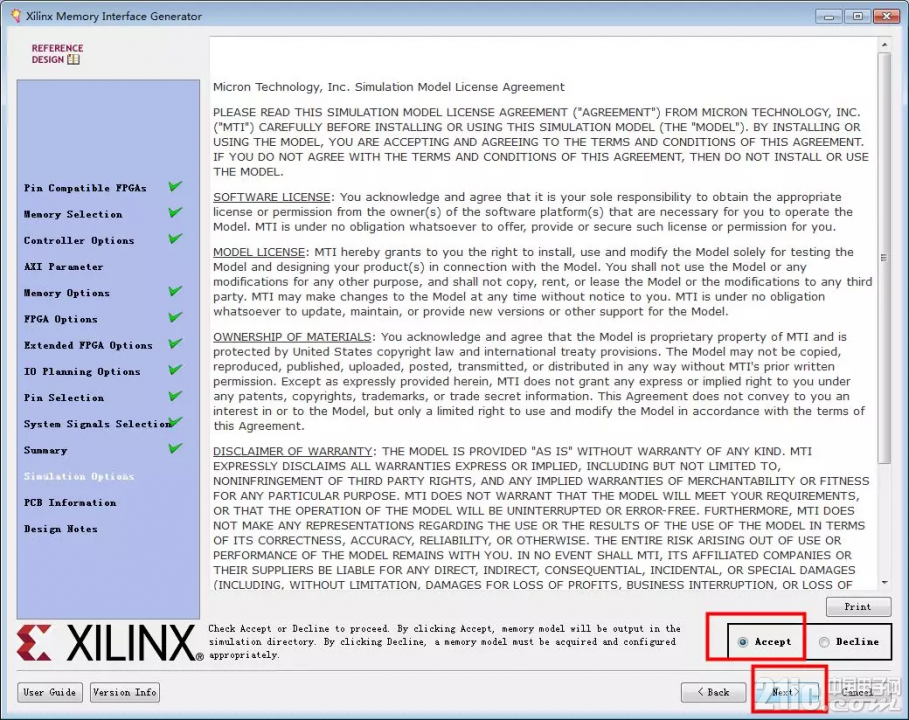

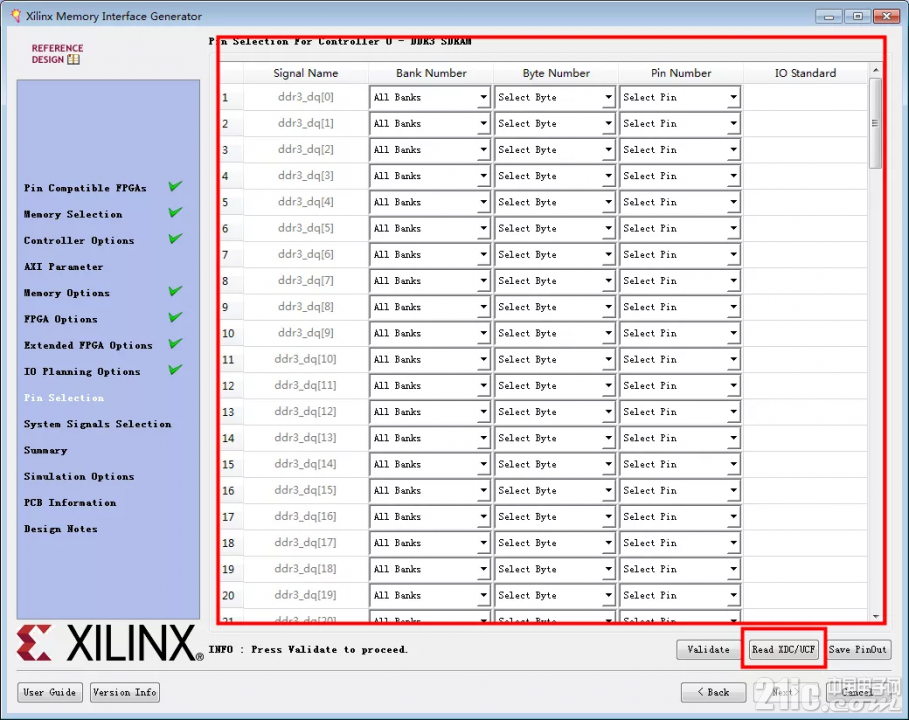

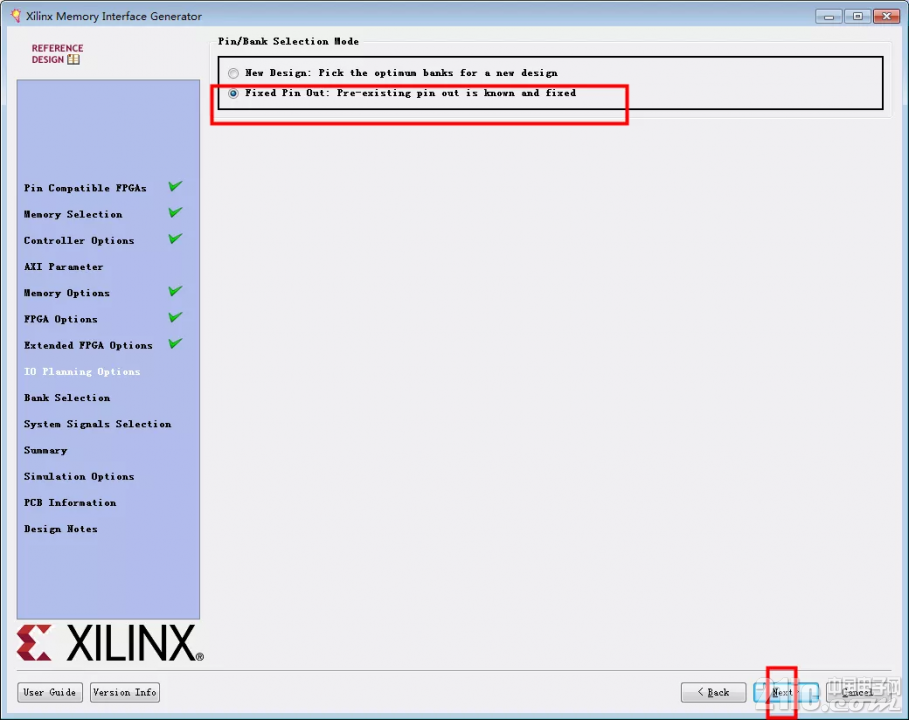

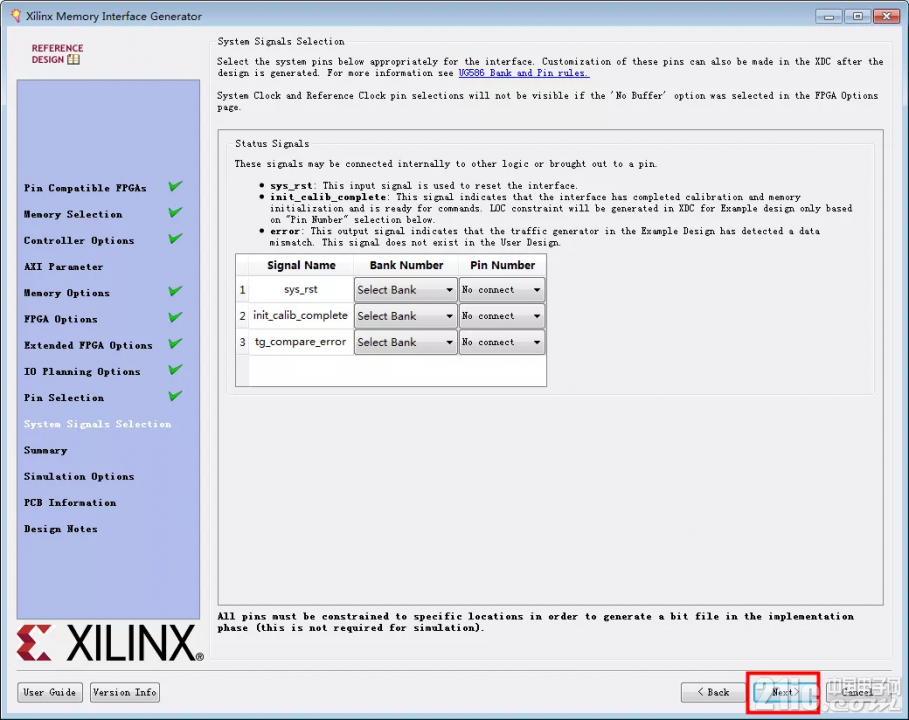

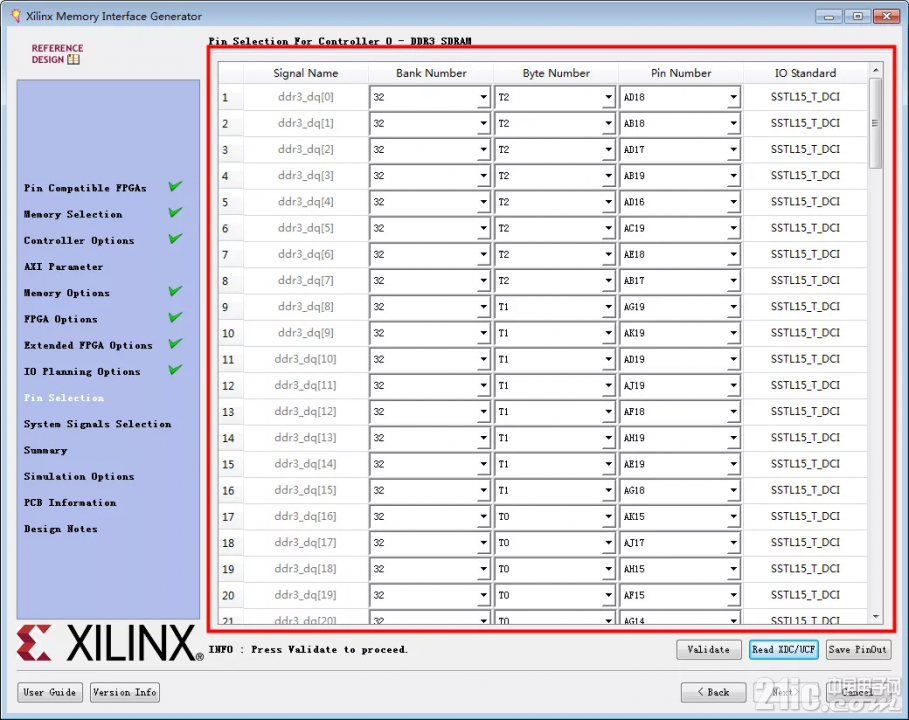

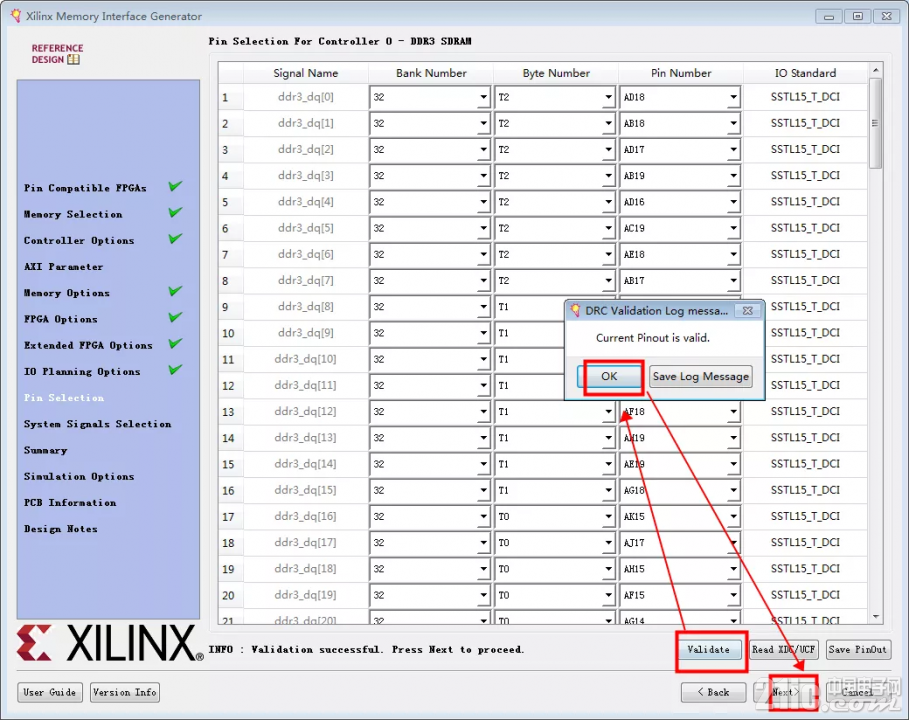

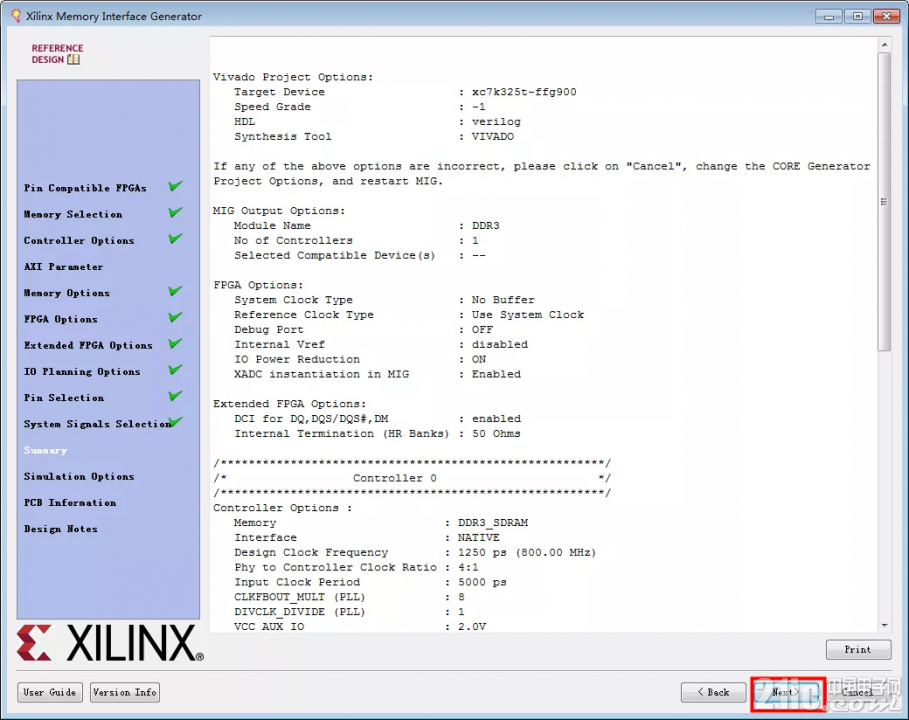

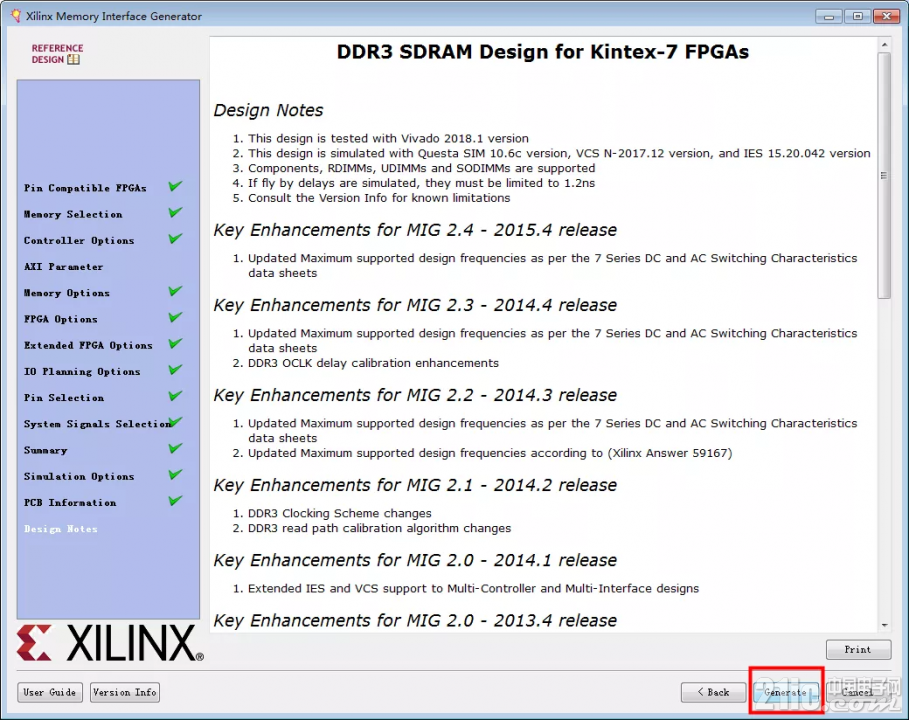

在“System Clock”选项下选择差分“No Buffer”；在“Reference Clock”选项中，因为开发板上没有提供单独的DDR参考时钟，所以选择“Use System Clock”；在“System Reset Polarity”选项下选择“ACTIVE LOW”，其它选项保留默认配置（如下图所示）。
