【答疑】违反“时钟沿前看条件”原则的分析

2020-01-26 16:30发布

本帖最后由 FPGA明德扬于 2020-1-4 09:55 编辑

作者：肖肖肖明德扬有一条非常重要的看波形技巧，即“时钟上升沿前看条件”的技巧，意思就是在时钟上升沿前，看条件信号，看到什么值就是值。

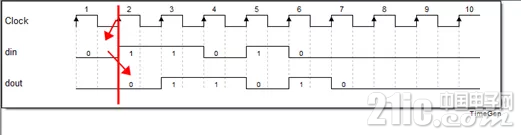

如下图所示：

   这一条技巧，对于刚学习FPGA的人来说，非常之实用。
   但是，部分工程师在做仿真时，有时候会出现违反这一原则的奇怪现象。例如下面这个案例：

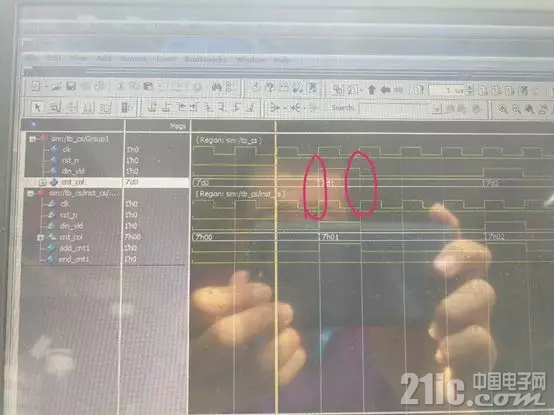

   关于在仿真软件中，为什么计数器的判定会在不满足加一条件的时候进行加一操作（如下图所示）。计数器cnt_col的加1条件是din_vld，按照原则，第4个时钟上升沿的时候，din_vld应该为0，计数器不应该加1，但事实上是加1了，这是怎么回事？我们举另一个例子来说明这个问题。

功能要求如下：复位后，din_vld 不定时等于1，当din_vld出现3个或超过3个周期的高电平脉冲时，将第三个周期时对应的din值赋给dout，其他时候dout保持不变。

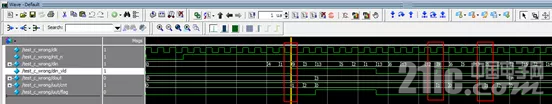

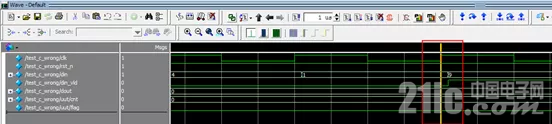

根据功能要求，写出代码后用modelsim进行仿真，效果如下图：

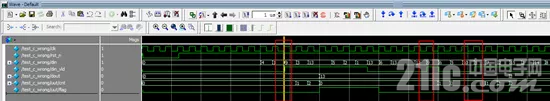

然后发现仿真的波形和我们预期的波形并不一致！！

计数器cnt在din_vld == 0 的时候就已经开始计数了。
   查看代码，计数器cnt的加一条件是：add_cnt = din_vld == 1 && flag == 0 。
   也就是说，信号din_vld在时钟上升沿处由0变1的时候，仿真软件把信号din_vld的值取为1了。
那么会出现这种情况的原因是什么呢？
   这里是软件仿真，是软件模拟真实的电路情况。但是，软件模拟是有缺陷的，无论软件如何模拟，本质上它都是串行执行的代码，是一条一条指令执行的。

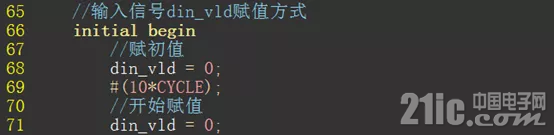

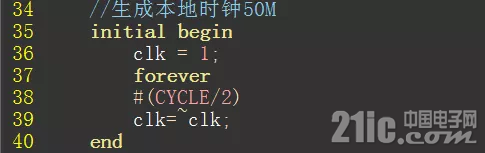

   在仿真文件里，有两个initial语句，一个是产生时钟的，一个是产生din_vld的，如下图。

   按照verilog的语法，这两个initial是并行执行的。但事实上软件执行是有先后的。很有可能先执行了din_vld变1的代码，再执行了clk由0变1的代码，这种情况下，在时钟的上升沿就会采到din_vld为1，因此就会出现案例中的错误。
   这是与FPGA实际的电路是不符合的，也就是说这个其实是仿真缺陷的问题，而不是设计问题。
   虽然不是设计问题，但仿真仍然要继续，我们需要避免这种情况。如何避免呢？
   解决上述问题的方法：
   我们可以在测试文件中给信号加上一个1ns 的延时，这样两个initial语句就绝对不会同时执行。

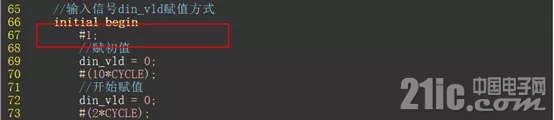

   代码如下图：
