【答疑】Quartus报错资源不够用问题分析

2020-01-26 16:39发布

站内问答 / FPGA
2583 1 1
本帖最后由 FPGA明德扬 于 2020-1-2 09:55 编辑

作者：肖肖肖本文为明德扬原创文章，转载请注明出处！

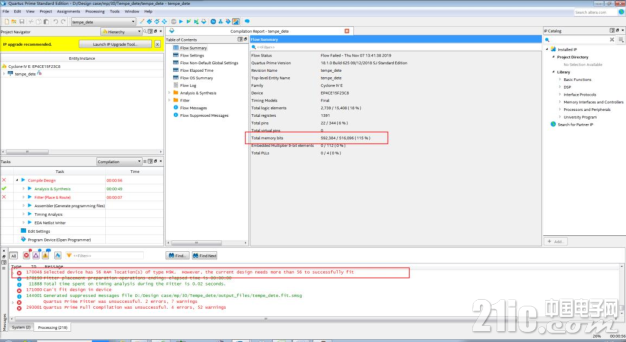

当quartus报错资源不够的时候，报错为：170048 Selected device has 56 RAM location(s) of type M9k. However,the current design needs more than 56 to successfully fit.（如下图所示） 293525e0d4d5662b6e.png

那么造成这个问题的原因有以下几个：

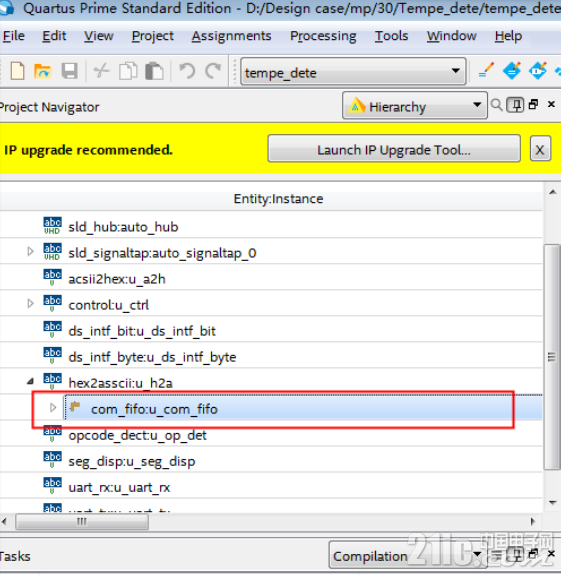

1、如果工程用到了FIFO、RAM等，那就可能是这些的深度设置的太深了。在此处（如下图1.1所示）找到FIFO或者RAM等，双击打开（图1.2）界面查看或者修改详细参数。 252255e0d4d5df19fc.png 图1.1

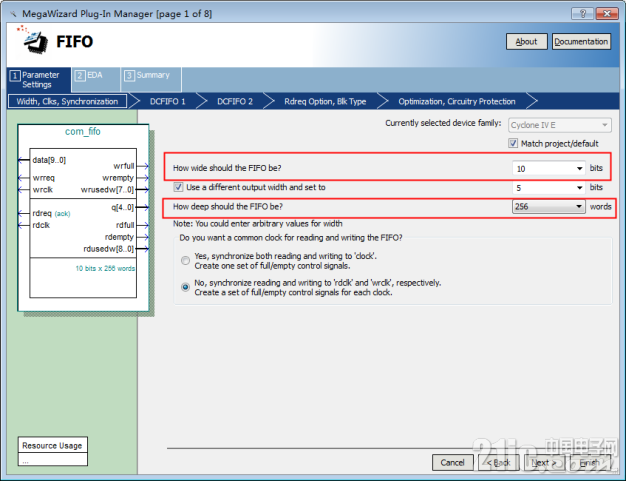

655235e0d4d65de9ce.png 图1.2

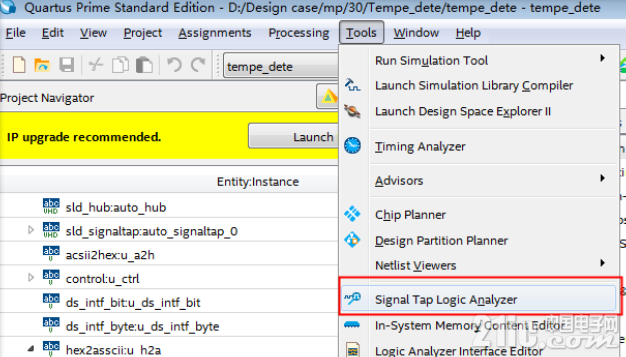

2、用signaltap抓取信号设置的深度太大了。越大越占用资源。找到“Tool”，打开“SignalTap” （如图2.1） 915995e0d4d6d7afb7.png 图2.1

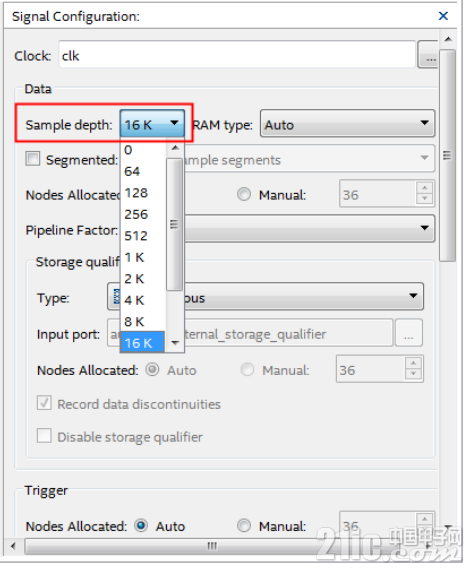

在此处查看、选择SignalTap的深度（如下图所示） 424355e0d4d7864ffb.png 图2.2

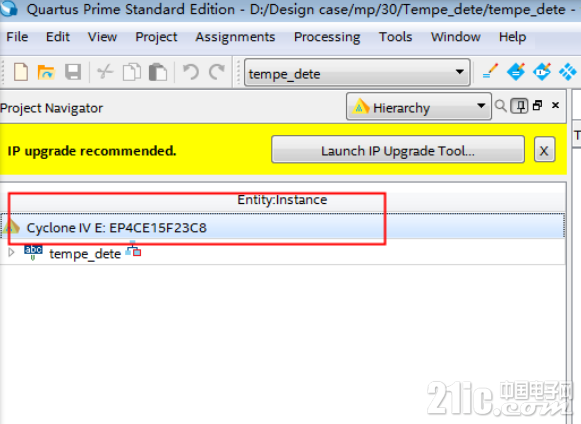

3、芯片的型号选择错误了。很多时候芯片决定了资源的大小。（如果芯片没有选择错误，那么就想办法减少工程的资源占用率）在此处（如下图3.1所示）查看芯片的型号，双击则更改芯片型号或者查看更详细的芯片资料（如下图3.2所示） 721945e0d4d8012c8c.png 图3.1

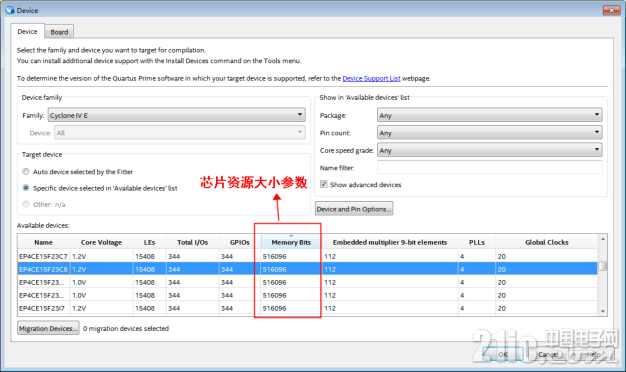

图3.2

通过查找，排除了第一个原因。

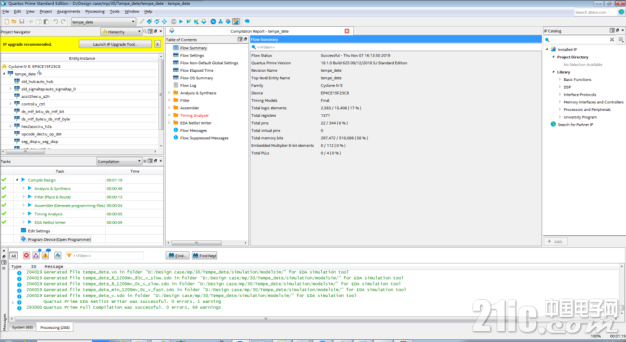

现在把Signaltap的深度改小一点看看 570225e0d4da01bc00.png ，重新编译看看，如下图所示，编译通过了，问题解决。 722965e0d4d9b88ead.png
有兴趣的朋友可在明德扬论坛获取更多学习资料，也可加入明德扬技术交流Q群：1479512800与我们进行深入讨论，期待与大家一起学习进步！
