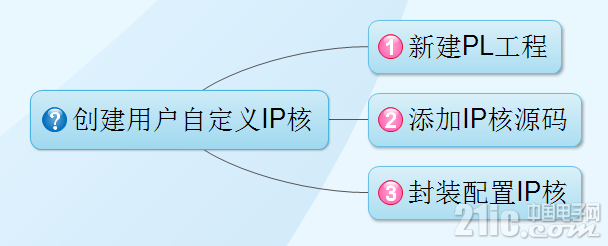

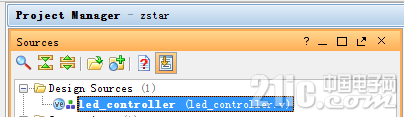

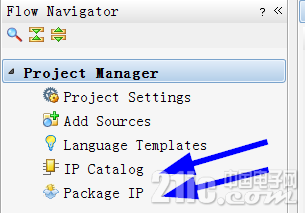

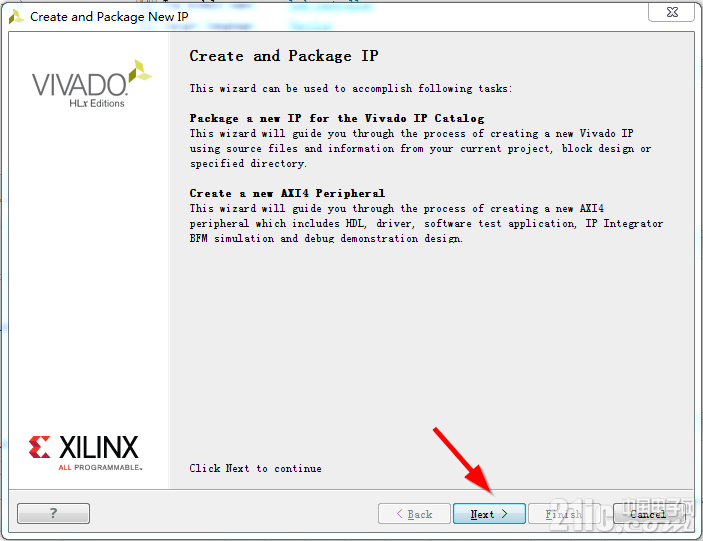

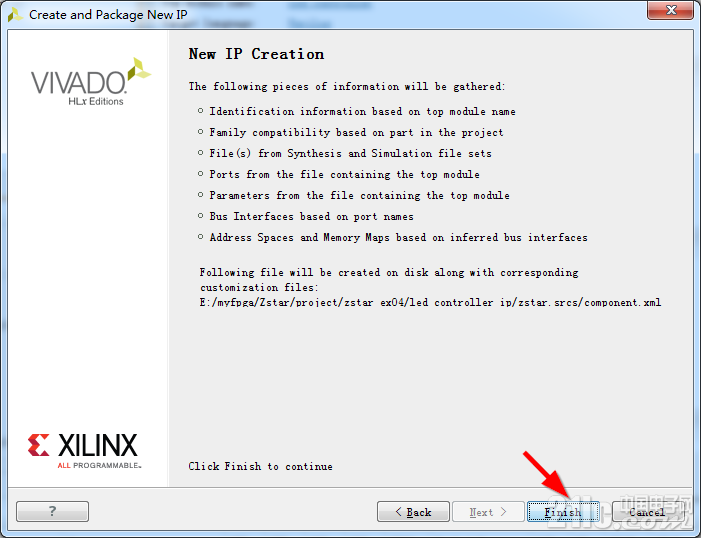

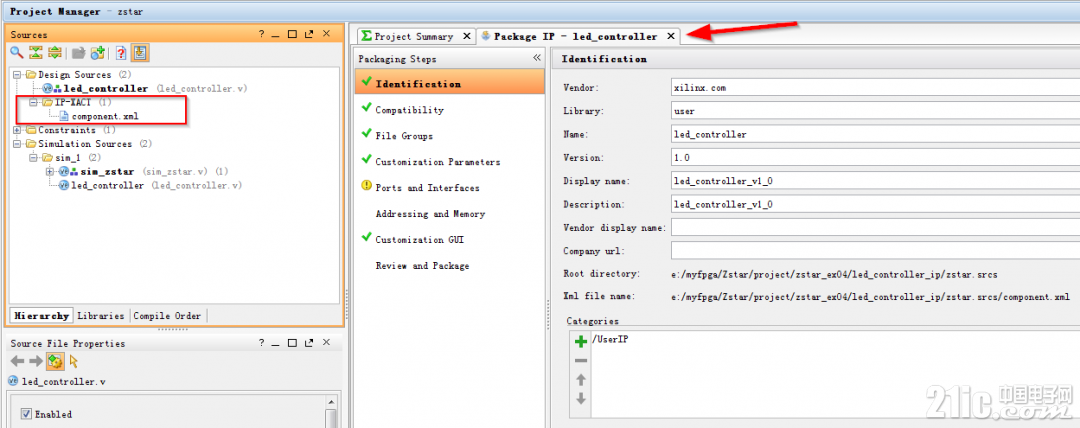

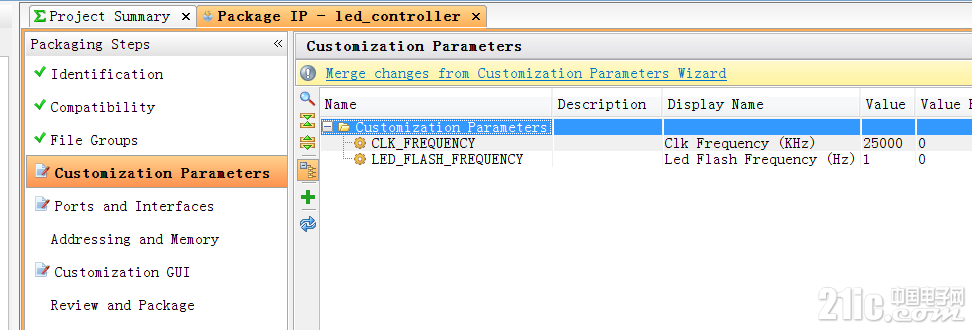

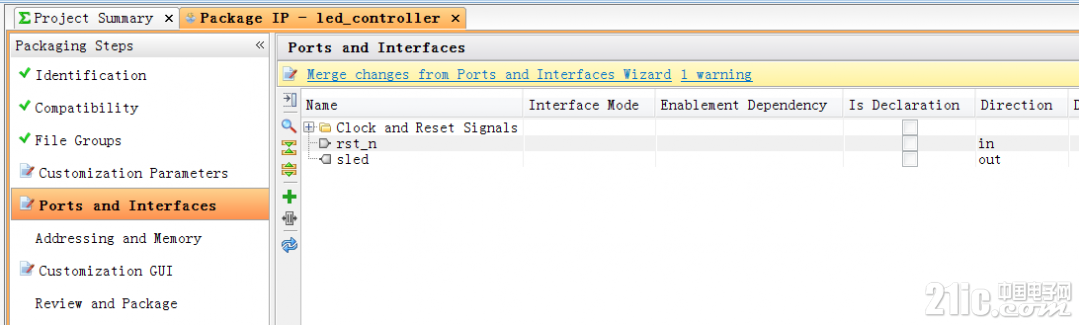

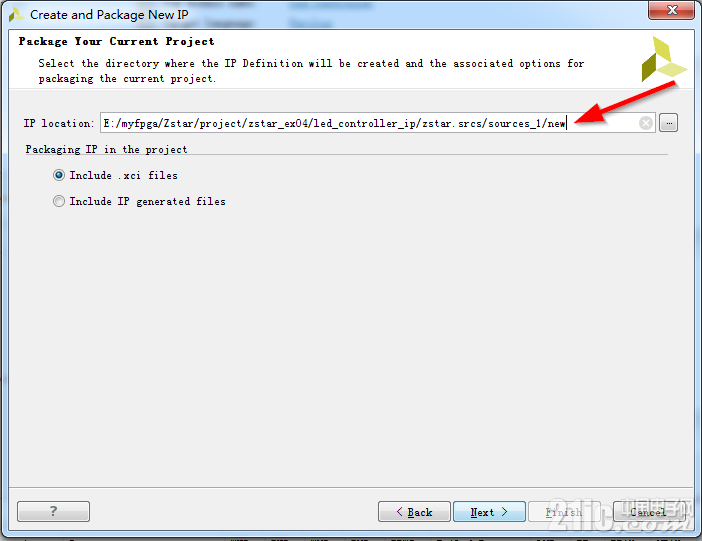

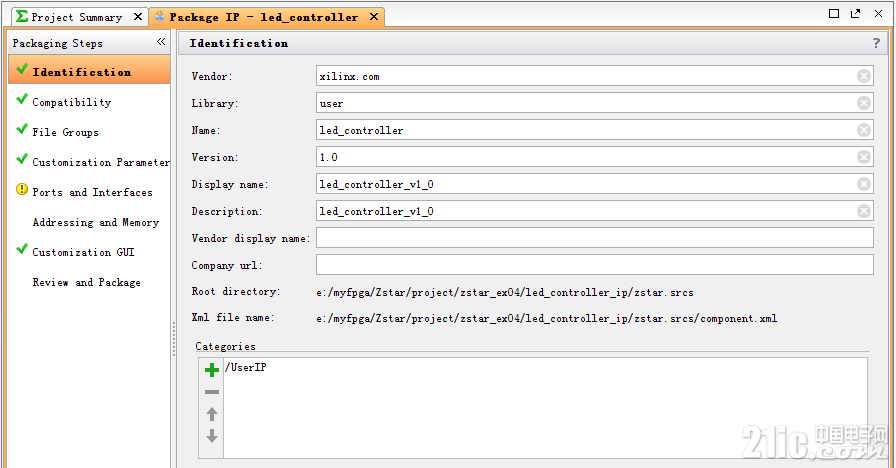

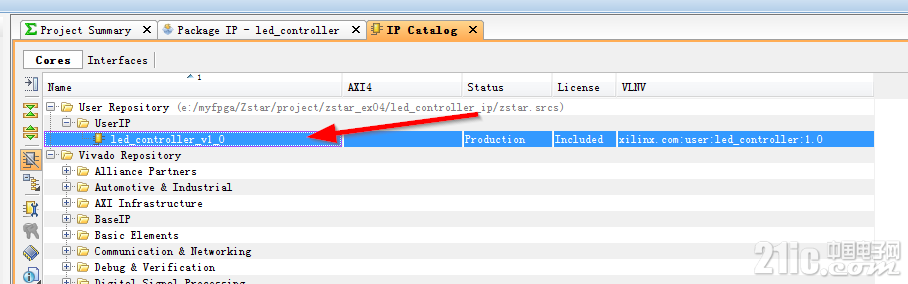

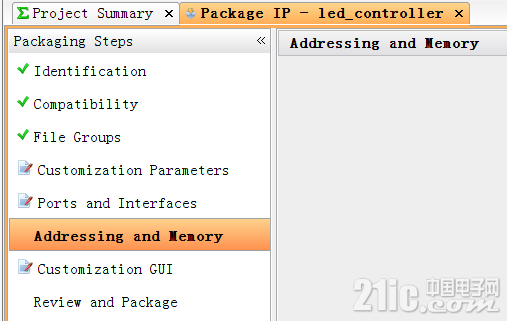

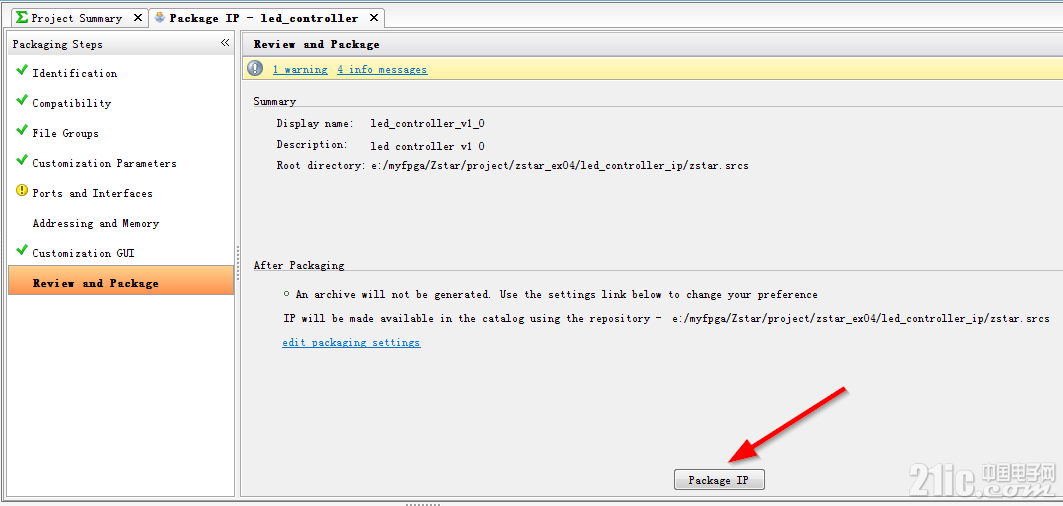

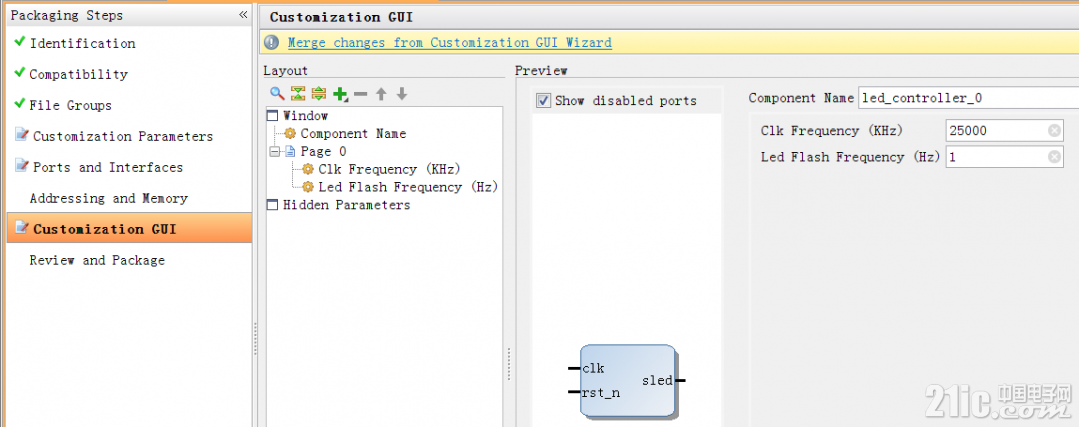

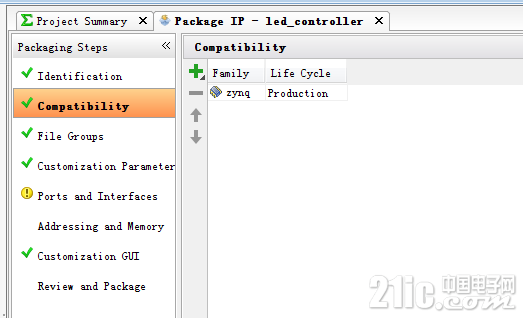

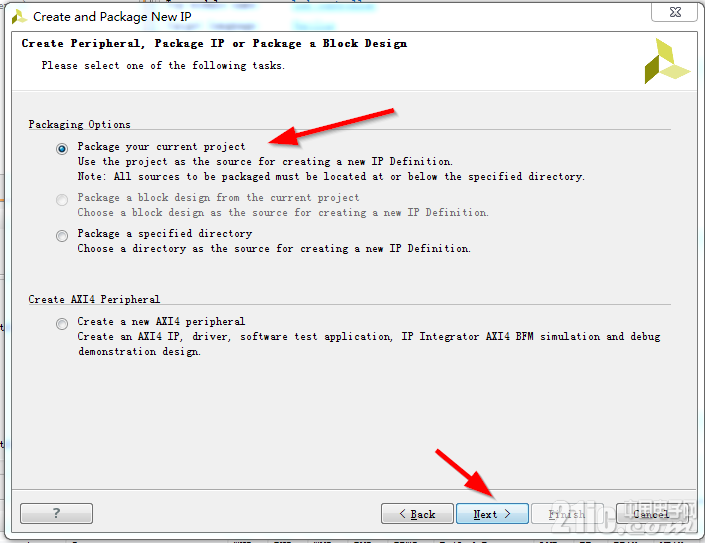

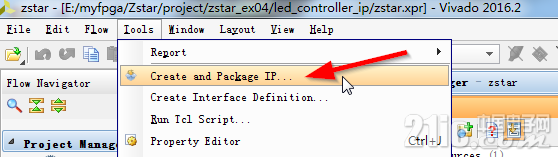

1概述         本节以zstar_ex04文件夹下的led_controller_ip工程为例，演示如何创建一个简单的LED闪烁控制模块的IP核。         创建一个用户自定义IP核，只需要以下3个步骤即可。 2 创建IP核         首先我们在文件夹.../project/zstar_ex04/led_controller_ip文件夹下创建一个新的工程，增加一个名为led_controller.v的verilog源码文件到这个工程中。源码如下。moduleled_controller(                            input clk,           //时钟信号                            input rst_n,      //复位信号，低电平有效                            output sled                //LED指示灯接口                     );                                                                                                                                parameterCLK_FREQUENCY                     = 25000;  //clk的时钟频率，KHzparameterLED_FLASH_FREQUENCY      = 1;            //LED输出的闪烁频率，Hz `defineMAX_CNT                       (((CLK_FREQUENCY/LED_FLASH_FREQUENCY)*1000)-1)                 //cnt分频计数最大值`defineMAX_CNT_DIV2  (`MAX_CNT/2-1)                                                                                           //cnt分频计数最大值的一半         //-------------------------------------reg[31:0]cnt;            //计数器                                                                                                                                              //cnt计数器进行循环计数always@ (posedgeclk or negedgerst_n)                                                                                            if(!rst_n) cnt<= 32'd0;                                                                                                            else if(cnt< `MAX_CNT) cnt<=cnt+1'b1;          else cnt<= 32'd0; assignsled = (cnt< `MAX_CNT_DIV2) ? 1'b1:1'b0;                     endmodule         注意这个源码实现在时钟和复位信号下，产生固定频率的1个输出LED指示灯闪烁。时钟频率CLK_FREQUENCY和LED闪烁频率LED_FLASH_FREQUENCY都定义为参数（parameter），一会制作IP核的时候都可以配置为GUI供调用IP的用户手动设定。注意，类似的希望让用户可以在GUI上设定的参数，在源码中一定要定义为parameter。         如图所示，该工程中只包含led_controller.v源码文件。创建好工程并添加好工程源码后，建议对工程进行必要的编译，以避免任何的语法错误或者与所支持器件家族有任何不兼容的错误。 图 只包含led_controller.v源码的工程         如图所示，点击工程菜单Tools à Create and Package IP…。 图 Create and Package IP菜单         弹出Create and Package IP的第一个页面，点击Next。          弹出如图所示的Package Options选择对话框，勾选Package your current project选项，然后点击Next。 图 Package your current project选择页面         如图所示，弹出IP路径设置对话框，IP location路径建议设置和源码所在路径完全一致（通常为工程所在目录下的…/zstar.srcs/source_1/new文件夹）。设置好继续点击 Next。 图 生成IP路径选择页面         如图所示，点击Finish。 图 New IP Creation页面         此时，在工程主界面中，如图所示，右侧的Sources à Design Sources下增加了IP-XACT文件夹，展开后，可以看到新增了一个component.xml的文件，该文件就对应了图右侧的Package IP –led_controller页面，它存储当前新创建IP核的相关配置信息。 图 工程主界面         如图所示，Package IP –led_controller的第一个配置页面名为Identification，即用户定制IP核相关的配置信息，如IP核供应商（Vendor）、库名称（Library）、IP核名称（Name）、版本号（Version）、IP核显示名称（Display name）、描述（Description）、供应商显示名称（Vendor display name）、公司网址（Company url）等。特别提醒大家别忽略了最下面的Categories项，默认是空白的，若点击右侧的小加号，可以增加一个名称，例如本实例增加了一个名为UserIP的名称选项，将来生成的用户定制IP核在我们的IP核配置面板中将会归类到名为UserIP类别的文件夹下。 图 Identification配置页面         如图所示，Compatibility页面其实在我们刚刚创建这个工程选择好器件家族时就已经确定了，即设定该IP核所支持的器件家族（Family）。 图 Compatibility配置页面         如图所示，这里可以预览IP核包含的相关源码文件，在源码工程中包含的所有Verilog源码或者仿真测试脚本，也都会出现在这里，被集成到IP核中。 图 File Groups配置页面         如图所示，Customization Parameters配置页面罗列源码中所有可配置的参数（parameter所定义的），大家可以双击这些参数进一步配置。 图 Customization Parameters配置页面         如我们双击CLK_FREQUENCY参数所在行，弹出如图所示的配置页面。该配置页面中，我们可以配置该参数是否在GUI中可见（Visible in Customization GUI）、是否显示名称（Show Name）等信息，用户可以根据不同参数的实际情况设定。 图 Edit IP Parameter配置页面         如图所示，Ports and Interfaces配置页面显示IP核的对外接口。 图 Ports and Interfaces配置页面         如图所示，Addressing and Memory配置页面则是针对含有总线接口，并且具有多个寄存器需要寻址的IP核，我们的IP核则不需要，所以是空白的。 图Addressing and Memory配置页面         如图所示，Customization GUI配置页面则显示当前接口在GUI上的layout和preview信息。 图 Customization GUI配置页面         最后，如图所示，这是Review and Package配置页面，可以回顾上面的一些设置，并且回去做相应的修改。点击Package IP可以生成IP。 图 Review and Package配置页面         至此，IP核已经配置并封装完成。         如图所示，在Project Manager面板中，若点击Package IP则可以回到IP核的配置页面做修改。若点击IP Catalog则可以添加IP核。 图 Project Manager面板         如图所示，打开IP Catalog后，我们可以看到刚刚定义的用户IP核led_controller_v1_0已经出现在了UserIP文件夹下面。 图 IP Catalog页面
